Рис. 12.«Зонтик» — микрофон

Микрофоны, подсоединяемые к усилителю, могут иметь самую разнообразную конструкцию, соответствующую «акустическим щелям», обнаруженным в предназначенном к прослушиванию помещении. Динамический тяжелый капсюль, например, можно опустить в вентиляционную трубу с крыши, а плоский кристаллический микрофон подвести под дверь снизу. При отсутствии подобных лазеек обращают внимание на электрические розетки, которые в смежных комнатах иногда бывают спаренными. Снятие защитной коробки с одной из них, открывает доступ к другой, а через нее — и в близлежащее помещение.

Иногда имеет смысл просверлить в стене небольшого диаметра (1,5–3 мм) отверстие в не приметном для чужого глаза (где-нибудь в углу либо на уровне плинтуса) месте или воспользоваться замочной скважиной. Для таких вариантов существует специфичный тонкотрубочный, или «игольчатый», микрофон, звук к которому подводится через довольно тонкую трубку, длиной 30 сантиметров. Данный микрофон несложно сделать самому, учитывая, что при твердой трубке обычно получается лучший звук, тогда как гибкую удобно заводить за всякие углы и пропускать через замочные скважины.

Наконец, существует ряд модификаций узконаправленных микрофонов, воспринимающих и усиливающих звуки, идущие только из одного направления и ослабляющие при этом все остальные звуки. Такие микрофоны имеют вид длинной трубки, батареи трубок или параболической тарелки. Такой микрофон может также быть выполнен и в маскированном виде.

На рисунке 12 — параболический микрофон, который выполнен в виде зонтика от солнца. Такой «зонтик», небрежно брошенный на морской пляжный песок, а на самом деле направленный на подслушиваемых (допустим, заплывших в лодке на расстояние до сотни метров от берега), позволяет четко слышать каждое слово.

Направленный микрофон — зеркало с параболическим отражателем и с обычным микрофоном в фокусе позволяет прослушивать разговор с расстояния более 100 м (рис. 12). Эффективны также плоские направленные микрофоны, встраиваемые в стенки кейсов или оформленные в виде жилета.

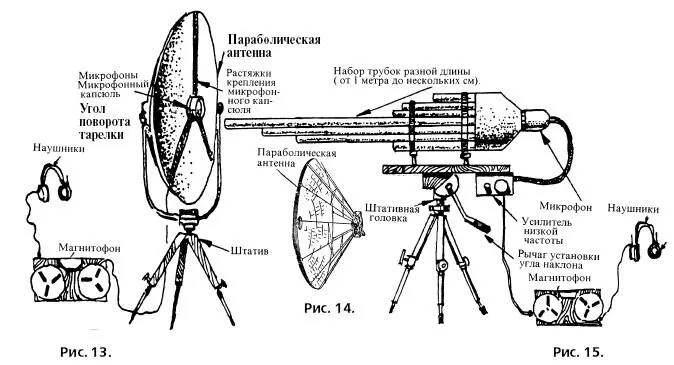

Рис. 13. Рис. 14. Рис. 15.

Узконаправленный микрофон с параболическим концентратором уловит даже негромкий разговор через открытое окно, форточку или вентиляционную решетку.

Применение остронаправленных параболических (рис. 14) или же «органных» (рис. 15) микрофонов позволяет подслушивать разговор с расстояния свыше 150 м. Данные устройства просто изготовить и самому (склеив, к примеру, длинную — около 2 м — трубку из «бархатной» бумаги и поместив в ее торец диаметром 10–15 см любой в меру чувствительный микрофон). Чтобы повысить чувствительность в схеме последующего усилителя, можно использовать так называемые селективные фильтры — бытовые эквалайзеры (многополосные регуляторы тембра), активно выделяющие узкие полосы частот. Недостатком является необходимость маскировки довольно объемной аппаратуры.

Иногда агенту нужно произвести скрытую магнитофонную запись своего разговора с собеседником. Запись может производиться на миниатюрный магнитофон, находящийся в кармане агента либо транслироваться с помощью передатчика к посту подслушивания. В любом случае составной частью записывающего (трансляционного) устройства является микрофон, находящийся на теле агента. Наиболее хорошее качество записи обеспечивают микрофоны, спрятанные не под одеждой (которая приглушает звук), а находящиеся по возможности поверх нее. Такие микрофоны изготавливаются в виде какой-либо детали одежды или предмета, носящегося открыто.

ЦРУ применяет несколько разновидностей подобных микрофонов. Одни из них являются штучными и используются для отдельных (единичных) операций, другие же изготавливаются небольшими партиями. Последние применяются агентами ЦРУ постоянно и имеют свое официальное наименование (как и многие другие изделия технических служб) согласно специальному каталогу ЦРУ (которое далее будет указываться в кавычках). Агент должен твердо помнить эти официальные наименования, чтобы правильно указывать в заявке в Центр именно то изделие, которое ему нужно для данной операции. Это же относится и ко всему остальному спектру изделий ЦРУ: специальному оружию и вооружению, ёмкостям с химическими составами и газами, предметам маскировки (типа париков, усов или трансформируемой одежды), аппаратам фото-видеосъемки и пр.

Рис. 16.«Microphone, Concealed; Tie Clip» — микрофон в виде зажима для галстука

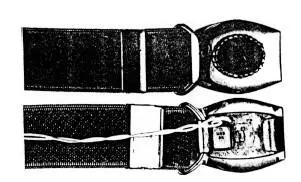

Рис. 17.«Microphone, Concealed; Belt Buckle» — микрофон в пряжке брючного ремня (два ракурса)

Рис. 18.Микрофон, выполненный в виде верхней части авторучки

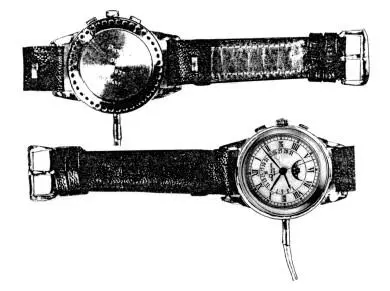

Рис. 19.«Wristwatch microphone; No.105» — микрофон в наручных часах (два ракурса)

Рис. 20.Кольцо— радиомикрофон

Рис. 21.Микрофон— заколка для волос

Рис. 22.

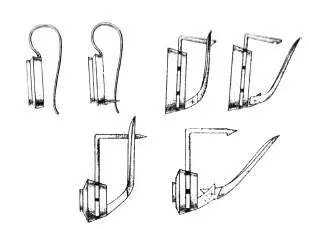

Рис. 23.Серьги — радиопередатчики

Рис. 24.Микропередатчик, маскируемый в одежде

Рис. 25.Микрофон — булавка

Приводящиеся в тексте данного издания некоторые официальные названия изделий указаны по книге К. Мелтона «Специальное оружие и снаряжение ЦРУ».). [27] Melton, H. Keith. CIA Special Weapons and Equipment: Spy Devices of the Cold War. New York: Sterling Publishing Co., 1993

Рассмотренные микрофоны связаны с записывающим устройством (карманным магнитофоном) проводами.
