При экспонировании в инфракрасном свете светлые участки оригинала (пробелы) отражают большую часть лучей, а темные (элементы изображения) — поглощают лучи и при этом нагреваются. При прямом ТК тепло нагретого элемента оригинала вызывает в соприкасающемся с ним участке чувствительного слоя термореактивной бумаги химическую реакцию, вследствие которой образуется контрастное темное вещество. При косвенном ТК чувствительный слой термопластичной пленки (или термокопировальный бумаги) под действием тепла расплавляется и переносится на носитель копии. Копии на термореактивной бумаге со временем темнеют вследствие воздействия тепла и света на пробелы, которые остаются теплочувствительными, поэтому срок их хранения ограничен и требуется пересъемка. Термопластичное копирование позволяет получать копии для длительного хранения. Технологический процесс получения термокопий предусматривает экспонирование термочувствительного материала (отдельно или совместно с носителем копии — обычной бумагой) в инфракрасных лучах и проявление изображения или перенос его на носитель копии.

Основными узлами термокопировального аппарата (ТА) являются: листопротяжное устройство; стеклянный цилиндр, внутри которого находится источник инфракрасного излучения (например, лампа накаливания); электропривод и вентилятор. Оригинал и термочувствительный материал, проходя между стеклянным цилиндром и прижимным валиком, облучаются потоком инфракрасных лучей. Привод позволяет осуществлять бесступенчатую регулировку времени экспонирования. Копирование на ТА можно производить с листовых прозрачных и непрозрачных, односторонних и двусторонних оригиналов со штриховым изображением (текст, чертеж, штриховые рисунки). Прозрачные и полупрозрачные односторонние оригиналы копируют преимущественно на просвет; непрозрачные односторонние и двусторонние оригиналы копируют только рефлексным способом, в отраженных от оригинала лучах.

Производительность ТА до 10 копий в 1 минуту; наибольший формат копируемого материала (в разных моделях ТА) составляет от 200х300 мм до З00х450 мм. ТА могут быть также использованы для изготовления копий на прозрачных пленках для проекторов. Недостаток этого способа — низкое качество копий.

Рассмотрим некоторые виды копировальной бумаги (КБ), т. е. бумаги для получения копий с различных документов на копировальных аппаратах. Наиболее распространена КБ для светокопирования: диазотипные бумаги для получения светокопий повышенной контрастности; фототехнические рефлексные бумаги для получения копий со штриховых одно— и двусторонних оригиналов контактным копированием; фотостатные негативные и позитивные светочувствительные бумаги для снятия копий со штриховых и полутоновых оригиналов методом фотокопирования; фотокалька для получения копий со штриховых оригиналов способом контактной и проекционной печати; фотополупроводниковая бумага (бумага с нанесенным на поверхность тонким светочувствительным полупроводниковым слоем на основе окиси цинка) и др. Применяют также термореактивную КБ для рефлексного копирования в инфракрасных (тепловых) лучах и переноса изображения термическим способом на обычную бумагу; гектографическую бумагу и т. п. КБ характеризуется контрастностью изображения, окраской, временем изготовления копии (от нескольких секунд до нескольких минут), технологией обработки (продление, фиксирование и пр.) и продолжительностью хранения копий. Для изготовления копий можно применить также обычную бумагу, предварительно необработанную, как, например, при контактно-переносном и матрично-переносном способе копирования. Для контактного и проекционного фотокопирования может применяться фотокалька — специальная прозрачная бумага, используемая для получения копий штриховых оригиналов.

При электрофотографическом копированииприменяется электрофотополупроводниковая бумага (ЭБ) — электрофотографическая бумага. ЭБ представляет собой электропроводную баритовую бумагу — основу, покрытую с одной стороны тонким слоем (20–100 мкм) фотополупроводника, который становится светочувствительным после зарядки до потенциала в несколько сотен вольт. Разрешающая способность копий ЭБ зависит от конструкции аппарата, толщины фотополупроводникового слоя и способа его обработки (проявления); обычно лежит в пределах 3–40 лин / мм. На заряженный фотополупроводниковый слой проецируют изображение оригинала: с освещенных (пробельных) участков слоя заряды стекают на проводящую основу; участки, оказавшиеся неэкспонированными (соответствующие темным линиям оригинала), сохраняют заряд. В результате в фотополупроводниковом слое возникает скрытое изображение оригинала в виде «потенциального рельефа», которое проявляют обычно с помощью красящего порошка (тонера), частицам которого сообщается заряд, по знаку обратный заряду потенциального рельефа. Частицы тонера притягиваются к заряженным участкам потенциального рельефа, образуя видимое изображение, которое затем закрепляется, например нагреванием до температуры плавления порошка (расплавленные частицы порошка склеиваются с бумажной основой).

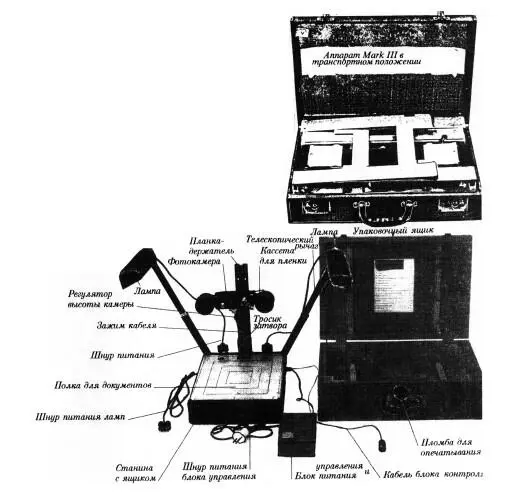

На рисунке 104 — фотокопировальный аппарат (в кейсе) агентов ЦРУ «Mark III» в транспортном (справа) и рабочем (слева) положениях. Он состоит из складной алюминиевой рамы, на которой крепятся две электролампы на шарнирах, работающие от 90В батареи или внешнего 110В — 220В источника (через внутренний выпрямитель) и фотоаппарат Pentax SL с 35-мм пленкой Kodak Panatomic-X. Аппарат работает совершенно бесшумно и позволяет переснимать оригиналы размером до 25 х 35 см.

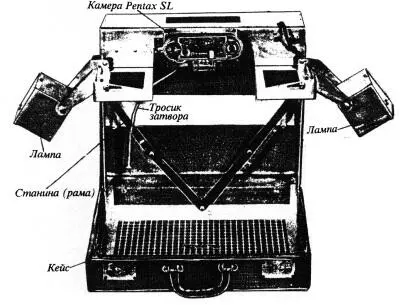

На рисунке 105 — фотокопировальный аппарат, разработанный КГБ (в общем аналогичный «Mark III»).

Спецслужбами используются также переносимые в кейсах копировальные аппараты типа «Xerox» с автономным источником питания. Они позволяют копировать документы размером до 210х297 мм.

Держатели секретных документов в числе прочих мер (применяемых против возможного несанкционированного копирования) практикуют использование для таких документов бумагу, с которой нельзя снять копию обычными светокопировальными аппаратами. На эту бумагу в виде аэрозоля нанесен тонкий слой флуоресцирующего вещества, который в обычных условиях невидим.

Рис. 104.

Рис. 105.

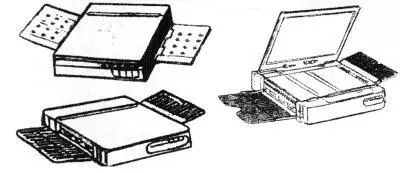

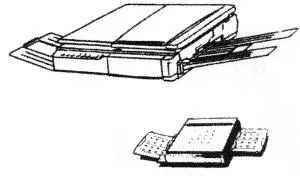

Рис. 106.Переносные копировальные аппараты с автономным источником питания
