Радиовидение позволяет получать с помощью радиоволн видимое изображение внутреннего содержания объектов, непрозрачных в оптическом диапазоне длин волн, либо объектов, находящихся в оптически непрозрачной среде. Оно основано на воздействии радиоволн на некоторые люминофоры, изменяющие интенсивность свечения, на полупроводниковые монокристаллы, фотопленки, изменяющие оптические характеристики, на методе сканирования. Радиовидение осуществляется с помощью радиовизоров.

Для радиовидения обычно используют радиоволны миллиметрового и сантиметрового диапазонов, что позволяет различать на оптическом изображении достаточно мелкие детали объекта. Радиоволны, излученные (при т. н. пассивном радиовидении) или рассеянные (при активном) телами, несут информацию об их внутреннем содержимом. Эта информация содержится в распределении интенсивности и фазы радиоволн, в характере их поляризации, времени запаздывания и т. д. Основная задача радиовидения — собрать информацию и отобразить ее в видимом изображении. В радиовидении используют различные физические эффекты и явления. Так, в одном из радиовизоров использовано свойство некоторых люминофоров изменять интенсивность свечения с изменением температуры. Основной элемент этого прибора — экран — представляет собой натянутую пленку из полиэтилентерефталата (лавсана) с напыленным на нее тонким слоем алюминия, который покрыт слоем термочувствительного люминофора. Экран со стороны люминофора подсвечивается ультрафиолетовыми лучами и испускает неяркое, ровное свечение. При попадании на экран радиоизлучения со сложным пространственным распределением интенсивности алюминиевая подложка, поглощая его, нагревается, причем сильнее там, где интенсивность излучения больше. При нагреве люминофора от алюминиевой подложки его свечение ослабевает и на экране возникает видимое негативное изображение. Такой радиовизор позволяет «видеть» объекты в волнах от инфракрасных до диапазона СВЧ с одинаковой чувствительностью; чувствительность экрана определяется характеристиками люминофора и мощностью излучения. Порог визуальной регистрации прибора составляет около 1 МВт / см 2. На экране радиовизора видны детали изображения размером порядка нескольких миллиметров.

В радиовизорах других конструкций в качестве чувствительного элемента используют жидкие кристаллы, полупроводниковые монокристаллы, специальные фотопленки и т. д. У всех таких элементов при воздействии радиоволн изменяются оптические характеристики — коэффициент отражения или прозрачность для видимого света.

Наиболее часто радиоизображения объектов получают методом сканирования узкого пучка радиоволн и приема отраженных от объекта сигналов. Сканирование осуществляют, например, механическим вращением излучающей или приемной антенн либо электрическим способом, при котором фаза излученных многими источниками радиоволн изменяется т. о., что в пространстве образуется узкий пучок радиоволн, «осматривающий» объект или местность (с помощью антенной решетки). Иногда используют способ формирования отраженных от объекта радиоволн при помощи радиообъективов, подобно тому, как это делается в оптике.

Звуковидение— это получение с помощью звука видимого изображения объекта, находящегося в оптически непрозрачной среде. Оно основано на проникающей способности звука, и особенно ультразвука, и их визуализации. В звуковидении обычно используются упругие колебания в диапазоне частот от 10 кгц до 100 МГц и выше. Ультразвуковые волны хорошо проходят через металлы, пластмассы, большинство строительных материалов, живые ткани и жидкости. По отражению и преломлению ультразвуковых лучей от границ раздела твердое тело — газ (вследствие неодинаковых скоростей распространения ультразвуковых волн в различных средах) можно обнаруживать твердые тела. Общая схема звуковидения включает источник ультразвука, объект наблюдения, акустический объектив, с помощью которого формируется ультразвуковое изображение, и преобразователь ультразвукового изображения в оптически видимое.

Системы звуковидения, использующие приведенные методы визуализации ультразвуковых полей, имеют чувствительность порядка 1–0,01 Вт / см 2. Однако для многих практических целей необходима значительно более высокая чувствительность. Этому требованию отвечают электронноакустические преобразователи (ЭАП), чувствительность которых 10 –9–10 –10Вт / см 2. Развитие методов визуализации ультразвуковых полей и совершенствование аппаратуры звуковидения, в частности разработка высокочувствительных ЭАП, обусловили создание компактных звуковизоров. Примером практического звуковидения может служить метод «поверхносного рельефа», при котором ультразвуковое изображение объекта воссоздается на свободной поверхности воды. Под воздействием ультразвука на поверхности воды образуется рябь, хорошо заметная при косом освещении. Очертания и рельеф ряби воспроизводят ультразвуковое изображение объекта.

Для визуального наблюдения и съемки в ночное время (в темноте) применяется инфракрасная техника различной конструкции.

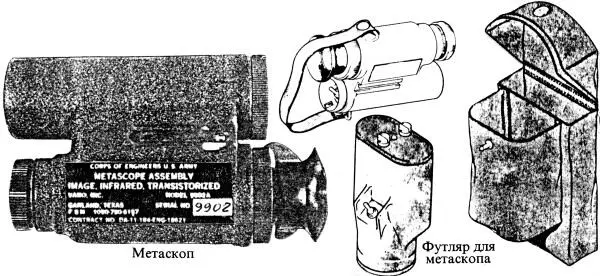

Агенты ЦРУ применяют в числе прочих метаскоп (рис. 90) — «Metascope Assembly, Image, Infrared, Transistorized». Это маленький карманный прибор ночного видения на батарейках. Он позволяет читать документы в абсолютной темноте и вести ночное наблюдение на местности.

Рис. 90.

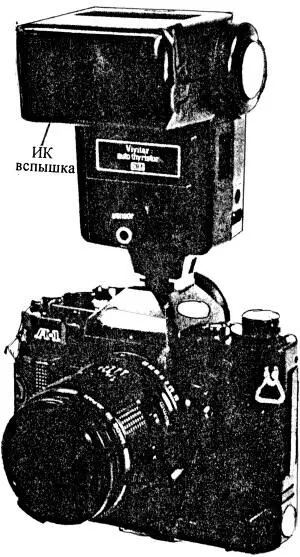

Для фотосъемки в полной темноте используется специальный аппарат Сапоп со вспышкой с инфракрасным фильтром (рис. 91) — «Kodak Wratten Filters nos. 87, 88С, 88А, 89В» и пленкой «Kodak High-Speed Infrared Film 2481». Следует сказать, что свет от упомянутой вспышки глазу не виден.

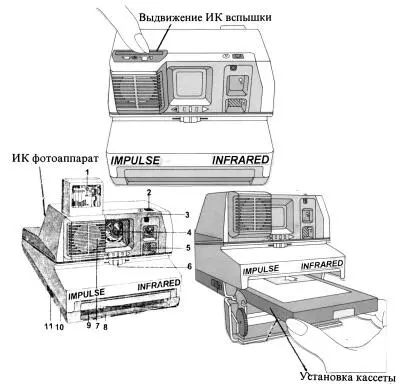

Для получения готового отпечатка через пару минут после съемки используют фотоаппараты «Impulse Infrared» и «Impulse AF Infrared» с выдвижной вспышкой с инфракрасным фильтром. Они имеют кассету, рассчитанную на производство десяти отпечатков. Эти аппараты снимают в полной темноте с невидимой со стороны вспышкой.

Рис. 91.

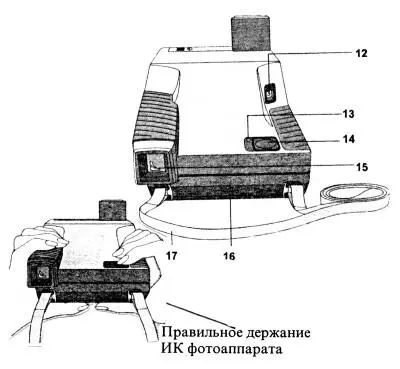

Рис. 92.Правильное держание ИК фотоаппарата:
