С помощью ЭОП можно читать тексты, поверх которых посажены маскировочные синие чернильные кляксы, а также тексты, выполненные графитным карандашом и залитые затем сверху фиолетовыми чернилами. В качестве осветителя при чтении в инфракрасных лучах может быть использован любой достаточно мощный осветитель. При чтении в ультрафиолетовых лучах рекомендуется лампа со светофильтром, выделяющим лучи с длиной волны около 360 ммк. Светофильтр может быть выполнен в виде солнцезащитных очков, которые (в зависимости от вида тайнописи) могут использоваться как самостоятельный фильтр, так и комбинированно — в сочетании с внешними осветителями, снабженными фильтрами. Для чтения в инфракрасных лучах могут быть использованы любой мощный источник инфракрасных лучей и инфракрасные светофильтры.

Рассмотрим еще некоторые типы излучателей невидимых лучей, которые могут применяться для чтения тайнописных текстов.

Ультрафиолетовые излучатели. Ультрафиолетовые излучатели (УФИ) — аппараты для искусственного получения ультрафиолетового (УФ) излучения (радиации). В составе УФИ имеется источник УФ излучения, в качестве которого используются ртутно-кварцевые, эритемные или увиолевые лампы.

Люминесцентная ртутно-кварцевая лампа является источником УФ излучения с длинами волн от 180 до 400 нм. Она состоит из кварцевой трубки, заполненной аргоном и содержащей небольшое количество ртути. УФ излучение появляется в результате электрического разряда в парах ртути внутри кварцевой трубки, прозрачной для УФ лучей. В оба конца трубки впаяны электроды. В цепь лампы включены: конденсатор, соединенный с пружинной кнопкой (для облегчения зажигания); дроссель и повышающий трансформатор (при напряжении тока в сети 127 В). Рабочий режим горения лампы с излучением полного спектра УФ лучей устанавливается спустя 5 мин после включения в сеть.

УФИ может быть стационарным — настольным, напольным или переносным, который помещается в кейсе или чемодане. Для работы лампы используется электрический ток ультравысокой частоты, генератор которого смонтирован в чемодане облучателя.

Некоторые излучатели имеют несколько ламп (или тубусы с различными светофильтрами), охватывающих весь диапазон УФ излучения.

При микрофильмировании изображение можно уменьшить в десятки (и более) раз, что позволяет большой объем информации «спрессовать» в довольно маленький микрофильм. Но даже небольшой по объему микрофильм все равно требует тайника и может быть обнаружен при обыске, после чего изображение (хотя и очень маленькое, но тем не менее заметное глазу) будет, конечно, выявлено. Вариантом фотосъемки, исключающим случайное обнаружение на пленке отснятого материала, является использование технологии микроточек, позволяющее уменьшить изображение в сотни раз.

Микроточка представляет собой часть обыкновенной стандартной пленки (используемой обычно в данной стране), на которой наряду с малозначительными кадрами имеется сверхминиатюрное изображение, совершенно неразличимое невооруженным глазом и могущее читаться только с помощью некоторой увеличительной аппаратуры (которая будет рассмотрена ниже).

Агентами ЦРУ изготовление микроточек производится с помощью совместного использования двух фотоаппаратов: стандартного 35-мм аппарата «Kodak» (с пленкой «Special Kodak 649 F») и суб-миниатюрной камеры «Minox» (на рисунке 218 — общая схема и ход лучей в системе).

Микроточка должна располагаться на заранее оговоренном между агентами номере кадра и быть в определенном его месте (чтобы получателю не пришлось просматривать всю пленку).

Микроточка также может быть просто вырезана с пленки и наклеена, например, в тексте какого-либо письма или книги вместо обычной точки над буквой «i» или точки в конце любого предложения и т. п. Соответственно получатель заранее уведомляется, где эта «точка» будет стоять.

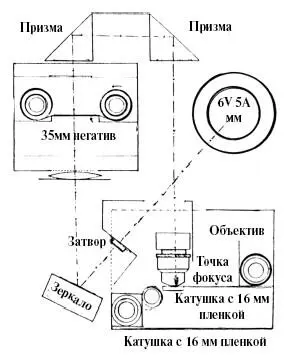

Рис. 218.Способ изготовления микроточек при помощисовместного использования фотоаппаратов «Kodak», и «Minox» (общая схема и ход лучей в системе)

Для просмотра негативов и позитивов могут применяться (в зависимости от их уменьшения) самая различная аппаратура и оптические приспособления и устройства — от обычной лупы до электронного микроскопа. Работа с микроскопом (например, при просмотре микроточек) требует определенной подготовки.

Рассмотрим общие моменты такой работы. Сначала осуществляется наводка микроскопа на резкость, которая складывается из нижеследующих операций.

Вначале объектив микроскопа располагается от просматриваемого кадра на расстоянии, меньшем фокусного расстояния объектива. Для средних объективов это расстояние равно 2–4 мм. Фронтальная линза сильных объективов приближается к кадру почти до соприкосновения. Установка контролируется сбоку, при этом глаз должен находиться на уровне объектива. Затем путем медленного подъема тубуса или опускания столика микрометрическим винтом добиваются появления изображения на микроточке. В заключение микрометрическим винтом производится точная наводка.

Важным условием получения четкого изображения является освещение. Для предотвращения попадания в объектив микроскопа лишних лучей, создающих блики и снижающих контраст изображения, освещенное поле кадра должно соответствовать по величине полю зрения микроскопа.

Освещение кадра должно быть равномерным, что достигается специальной фокусировкой используемого для освещения света в осветителях и конденсорах. Наивысшая разрешающая способность объектива и максимальная контрастность изображения достигаются в случае, когда угол лучей, падающих в объектив, соответствует его угловой апертуре. С этой целью регулируется апертурная диафрагма конденсора микроскопа.

Апертура — это действующее отверстие оптической системы, определяемое размерами линз. Угловая апертура характеризуется углом, а между крайними лучами конического светового пучка, входящего в оптическую систему.

Иногда (редко) микроточки изготавливаются таким образом, что их чтение (просмотр) возможно только в отраженном или проходящем свете и под определенным углом.

Просмотр в отраженном свете может осуществляться при боковом или вертикальном освещении.

При боковом освещении пучок света от осветителя под соответствующим углом направляется на пленку через конденсор. В качестве конденсора может использоваться собирательная линза или вогнутое зеркало. Для получения равномерного освещения: а) перед осветителем помещается матовое или молочное стекло; б) на кадр с помощью конденсора проецируется не нить лампы, а коллектор осветителя или матовое стекло; в) со стороны кадра, противоположной осветителю, устанавливаются экраны-подсветки или зеркала.
