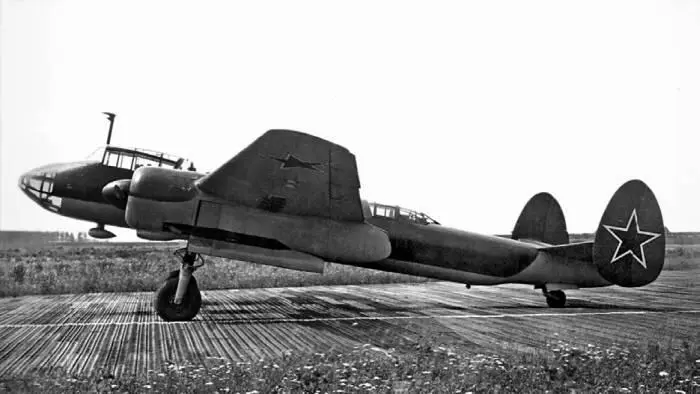

Серийный учебно-тренировочный бомбардировщик УТБ (заводской № 381004) на государственных испытаниях

В июне 1945 года задание на разработку самолета подобного назначения получило ОКБ, возглавлявшееся П.О. Сухим. В соответствии с тематическим планом МАП на 1946 год требовалось создать учебно-тренировочный бомбардировщик (УТБ) со скоростью не менее 375 км/ч на высоте 2000 метров, способный набирать 3000 метров за 11 минут, иметь практический потолок 6000 метров и дальность 800 км при посадочной скорости не более 125 км/ч.

Самолет должен был поднимать 200 кг бомб, а в перегрузку – 400 кг. Хотя машина рассчитывалась на экипаж из трех человек, на борту предусмотрели четыре рабочих места: двух пилотов, штурмана и стрелка-радиста.

В основу УТБ положили все тот же проверенный Ту-2. В соответствии с заданием полностью переделали носовую часть фюзеляжа, разместив курсанта и инструктора в ряд. Из-за этого фюзеляж получил специфическую форму головастика. Грузовой отсек заделали, разместив бомбы на наружной подвеске. В связи со значительно меньшим взлетным весом по сравнению с Ту-2 облегчили шасси.

Двигатели заменили менее мощными АШ-21 с карбюратором (однорядная звезда воздушного охлаждения с приводным центробежным нагнетателем, создан на базе АШ-82ФН) взлетной мощностью 700 л.с. Ведь УТБ не требовались большие скорость и грузоподъемность, зато появилась возможность снизить эксплутационные расходы. Доработали топливную и масляную системы. Были и другие, более мелкие изменения, связанные с новым функциональным назначением машины.

Для подготовки воздушных стрелков и штурманов предусмотрели верхнюю ограниченно подвижную стрелковую установку с фотопулеметом ПАУ-22 и пулеметом УБТ калибра 12,7 мм (боезапас 60 патронов), «защищавшую» задний сектор верхней полусферы. Для отработки упражнений, связанных со «стрельбой» вперед, имелся еще один ПАУ-22.

Первую опытную машину переделали из серийного Ту-2С. Заводские испытания (ведущий – летчик Н.Д. Фиксон), завершившиеся в июне 1946 года, показали, что самолет по основным данным почти соответствует заданию. Исключение составили лишь максимальная скорость (меньше на 3 км/ч) и завышенная на 10 км/ч посадочная скорость. Подвеску под крылом ограничили двумя бомбами по 100 кг или четырьмя по 50 км. Этого было вполне достаточно для обучения курсантов.

Видимо, недостаточными оказались запасы путевой и продольной устойчивости, из-за чего на первой серийной машине завода № 381 удлинили носовую часть фюзеляжа на 300 мм, а моторы сместили вперед на 100 мм. Доработали маслосистему, перенеся маслобаки в отсеки между моторами и противопожарными перегородками. Одновременно двухлопастные винты ВИШ-111В-36 заменили на ВИШ-111В-38 диаметром, возросшим до 3,45 метров. В итоге задняя центровка не превышала 32,3% средней аэродинамической хорды.

В таком виде машина прошла в мае заводские, а в октябре 1947 года – государственные испытания. По общему мнению летчиков-испытателей, самолет отличался хорошей устойчивостью и управляемостью и мог совершать горизонтальный полет на одном двигателе.

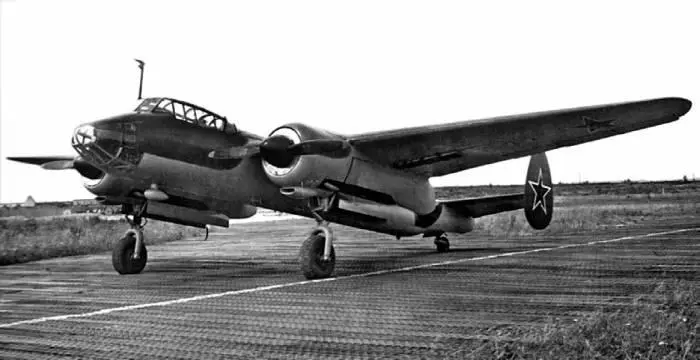

Учебно-тренировочный бомбардировщик УТБ (заводской № 381004)

Весной 1947 года заказчик пожелал, чтобы УТБ решал задачи пикирующего бомбардировщика. В требованиях к этой машине, изложенных в мартовском 1947 года постановлении правительства, отмечалось, что скорость на высоте 2000 метров должна быть не менее 370 км/ч, время набора 3000 метров – 8 минут, потолок – 6000 метров, дальность – 1000 км, а разбег и пробег в пределах 460 и 375 метров соответственно.

С этой целью на четвертый серийный УТБ после контрольных испытаний в НИИ ВВС (июль – август) на заводе № 134 установили крыльевые тормозные решетки и автомат пикирования с реле времени, позволявший задавать углы пикирования от 40 до 80 градусов. При этом скорость доходила до 630 км/ч с потерей 1700–2000 метров высоты, а самолет выходил в горизонтальный полет на 600 метрах. Установили новые маслобаки для обеспечения работы двигателей при отрицательных перегрузках.

В конце лета 1948 года модифицированный УТБ вновь поступил в НИИ ВВС. Ведущими по нему были инженер В. Моложавцев, летчики И. Крутиков и Д.Гапоненко. Облетали машину летчики В.Жданов, М.Субботин, И.Пискунов, Соколов и штурман Шишков.

В ходе государственных испытаний, завершившихся в начале июля 1948 года, подтвердилась техническая дальность 1025 км в полете по маршруту Чкаловская – Орел – Чкаловская. По-прежнему в «пилотском» варианте был невозможен визуальный вывод самолета на цель (инструктор сильно ограничивал штурману обзор вперед), и все надеялись на летчика. Машина так и осталась в единичном экземпляре.

В заключении НИИ ВВС отмечалось, в частности, что «самолет испытания не выдержал, так как маслосистема на пикировании при отрицательных перегрузках не обеспечивает необходимое давление масла в моторах и не выполняются требования ВВС к пикирующему учебно-тренировочному бомбардировщику».

Как уже отмечалось, в УТБ переделывали серийные Ту-2, поступавшие из строевых частей. В 1947–1949 годах в общей сложности переоборудовали 176 машин.

УТБ эксплуатировался не только в училищах, но и в строевых частях. Впоследствии круг задач, решавшихся с помощью этого самолета, расширился. Их использовали в качестве буксировщиков конусов-мишеней, предназначавшихся для тренировки летчиков-истребителей. Часть машин передали в ГВФ для подготовки пилотов гражданской авиации.

Следует отметить, что УТБ пользовался популярностью среди летного состава, и машины вырабатывали свой ресурс до предела. Например, в 1951 году одну сильно изношенную машину временно передали в МАП. Определив техническое состояние, моторостроительный завод предложил ее списать. Но владелец, узнав об этом, запротестовал, обвинив последнего в негосударственном подходе, и потребовал отремонтировать УТБ. С наступлением эры реактивной авиации функции УТБ прочно и на десятилетия перешли к учебному самолету Ил-28У.

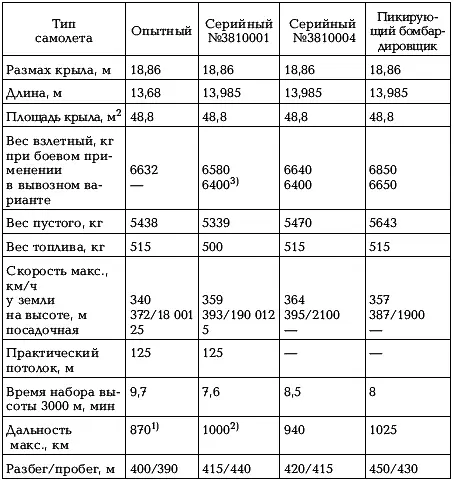

Примечания: 1. Расчетная. 2. С бомбовой нагрузкой. 3. Без бомб.

Одну машину переделали в лабораторию по испытанию и доводке первых турбореактивных двигателей. Но век ее оказался коротким. В сентябре 1947 года, не налетав и года, при выполнении аварийной посадки в районе Мурома летающая лаборатория потерпела катастрофу, унеся жизни летчика И.Ф.Якубова и инженера Д.А.Гинзбурга.
