Стенд представляет собой две расположенные рядом кабины объемом 2,2 м каждая, геометрические размеры которых приближены к кабинам самолетов-истребителей. Наличие двух кабин позволяло при проведении исследований поддерживать в одной из них комфортную температуру на уровне 15–25°С, а во второй – повышенную, а также при необходимости повышенную в обеих кабинах.
Нагревание камеры осуществлялось с помощью подачи в нее воздуха, нагретого до температуры 130–200°С в объеме до 300 л/мин посредством пропускания его по системе трубопроводов через электротуннель печи СУОЛ-1. Забор воздуха для нагревания производился из магистрали высокого давления, либо с помощью центробежных регуляторов из кабины, изменяя расход подаваемого воздуха и его температуру. Температура, задаваемая в камере во время эксперимента, поддерживалась с точностью 2°С. За счет постепенного притока горячего воздуха в кабину осуществлялось его перемешивание путем конвекции или с использованием средств принудительной вентиляции. Это позволяло поддерживать градиент температур голова–ноги, равный 8–12°С, отражающий реальный перепад температуры воздуха по вертикали в кабине самолета. В полете, а также при необходимости поддерживать практически равномерный нагрев, имитирующий нагрев ЛА в ожидании вылета, относительная влажность воздуха составляла 40–60% при температуре в камере 20–35°С и 6–10% при температуре 40,0–70,0°С.
При проведении исследований по оценке эффективности перспективных средств защиты летчика температура 60°С представляла собой среднюю температуру кабины. При этом температура воздуха в районе головы оператора находилась в диапазоне 66 ± 2°С, стен – 58 ± 2°С.
Внутренняя поверхность камер облицована листовым алюминием. Теплоизоляционный пакет из стекловаты, толщиной 5 см и фанеры (12 мм) обеспечивал температуру на внешней стороне обивки 20°С при температуре в камере +60°С.
Одновременно с началом эксперимента практически во всех исследованиях включалась шумовая фонограмма, транслируемая в кабину, где находился испытатель. Громкоговоритель располагался на уровне человека-оператора и позволял создать шум мощностью 85–90 дБ, аналогичный шуму в кабине летчика истребительной авиации.
Система кондиционирования воздуха, подаваемого на вентиляцию подкостюмного и подшлемного пространства, состояла из набора резиновых трубок 15 мм, соединенных с ротаметрами и регулировочными вентилями с помощью разъемных муфт. Горячая вентиляционная магистраль представляла собой трубку длиной 10 м, намотанную на барабан 0,2 м и помещенную в кабину стенда. Варьируя длину трубки, сматываемой с барабана и выводимой за пределы камеры, можно было изменять температуру подаваемого воздуха в пределах от комнатной до 10°С ниже температуры воздуха в камере.
Холодная вентиляционная магистраль представляла собой трубку длиной 7 м, смотанную в спираль, помещенную в металлический бак 0,3 м и объемом 10 л, наполненный смесью холодной воды и льда. Изменяя длину трубки, находящейся в баке, можно было добиться понижения температуры подаваемого воздуха до 15°С непосредственно у входа в вентиляционное снаряжение и подшлемник при наиболее теплонапряженных режимах.
Система вентиляции головы представляла собой полихлорвиниловую трубку 8 мм, спрофилированную в виде кольца 17 см и с подводящими магистралями, расположенными в затылочной части головы. На кольцевой части трубки имелись отверстия 1–1,5 мм для выхода вентилирующего воздуха. Стыковка трубок с подводящими магистралями производилась с помощью легкоразъемных переходников. Вес кольца – 20 г.
Качество операторской деятельности, выполняемой на стенде-тренажере, оценивалась методом двухмерного компенсаторного слежения за сигналами синусоидальной формы с частотой 0,15×0,15 Гц. Разработка и сопровождение модели слежения проводилось по авторской методике инженера, научного сотрудника Д. А. Арбузова. На первом этапе сигнал задавался прибором МН7, который позже был заменен на более современную модель МН10 (рис. 3.4). Основной проблемой приборов серии МН являлось то, что все они были ламповыми и в течение непродолжительной работы из-за нагрева в них сбивалось положение «нуля». Учитывая эту проблему и развитие научно-технического прогресса, прибор МН 10 был в последствии заменен на аналого-вычислительный комплекс АВК 2/3 (рис. 3.5), в сочетании с выполнением задачи выбора из 2 альтернатив, задаваемой аппаратурой «Физиолог-М». Прибор индикатора НКП-4 находился на расстоянии 60 см от глаз испытателя. Удержание стрелок прибора НКП-4 в заданной зоне диаметром 10 мм производилось посредством подачи электрических сигналов на стрелки прибора при помощи ручки, соединенной с потенциометрами по «крену» и «тангажу». Индикатор блока «Резервы» аппаратуры «Физиолог-М» находился вне поля зрения оператора на том же расстоянии, что и НКП-4. Ответная часть кнопки находилась на уровне левого подлокотника кресла оператора. Перед началом слежения операторы инструктировались о необходимости выполнения в первую очередь слежения, а во вторую – задача «Резервы».

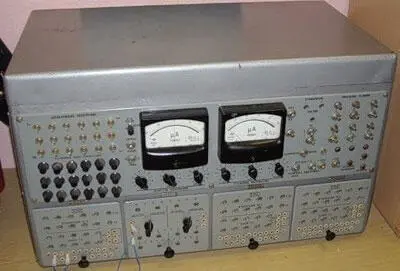

Рис. 3.4 – Внешний вид прибора «МН-10»

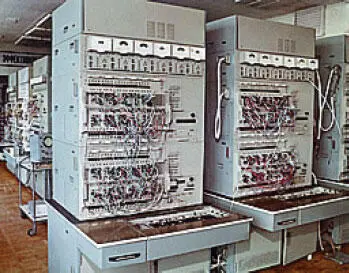

Рис. 3.5 – Внешний вид Аналого-вычислительного комплекса АВК2/3
Оценка качества операторской деятельности производилась ежеминутно циклами по 3–5 минут через каждые 5 минут и осуществлялась путем оценки следующих показателей: времени пребывания вне допустимой зоны (Т), количеством выходов за допустимую зону (Σ – интеграл ошибки рассогласования по «крену» и «тангажу»), скоростью переработки информации по дополнительной задаче и определению коэффициента надежности выполнения совмещенной деятельности. Скорость переработки дополнительной информации (V) определялась по задаче выбора из 2 альтернатив – сложение двух цифр (четный и нечетный результат) с последующим учетом количества правильных и неправильных ответов в течение 1 минуты. Коэффициент надежности (Кнад.) рассчитывался по формуле:
К над= ((1 – Т / 8) + V / 0,882) / 2,
где 8 и 0,882 – эмпирические коэффициенты.
Латентный период скорости простой сенсомоторной реакции на красный свет определялся с помощью прибора КТД-1 (Венгрия). В исходном состоянии и каждые 10 минут эксперимента определяли тепловое состояние операторов путем измерения ректальной температуры (Т р), температуры поверхности кожи в 6 точках (спина, грудь, плечо, бедро, голень, лоб), температуры в заушной ямке (Т у), температуры темени (Т т), частоты сердечных сокращений, минутного объема дыхания, частоты дыхания.
