Алексей Лобин - Пушки Смуты. Русская артиллерия 1584–1618

Некоторые вопросы прояснились в 1980 г., когда перед Олимпиадой Царь-пушку отвезли на реставрацию. Орудие изучали специалисты научно-исследовательского отдела Артиллерийской академии им. Дзержинского. Отчет под названием «Научные исследования и опытно-производственные работы по реставрации, восстановлению и сохранению Царь-пушки» так и не был опубликован [114] Научные исследования и опытно-производственные работы по реставрации, восстановлению и сохранению Царь-пушки // Отдел рукописных, печатных и графических фондов Музеев Московского Кремля. Ф. 20. Оп. 1982. Д. 167. Большую признательность выражаю с.н.с. Оружейной палаты А.Н. Чубинскому за указание на материалы. , поэтому имеет смысл привести некоторые выдержки из него.

Все специалисты пришли к единому мнению – из орудия не стреляли, оно так и не было доделано. Внутренняя часть ствола не зачищена после отливки, в нем имеются «наплывы высотой до 20 мм, неровности, горелая земля» [115] Научные исследования… Л. 28; Захариков Г.М . О боевом назначении Царь-пушки // Памятники науки и техники. Сб. Института истории естествознания и техники Академии наук СССР. М., 1984. С. 44. . Кроме этого, Г.М. Захариковым отмечено: «Затравочное отверстие не просверлено, хотя и сделано при отливке начальное углубление диаметром около 10 мм в квадратном ограждении одинаковой высоты» [116] Захариков Г.М. Указ. соч. С. 31. .

Исследование химического состава ствола проводилось в химико-аналитической лаборатории Гипроцветметобработки. Проба бралась на расстоянии около 1 м от дульного среза. Анализ показал, что на 91,6 % металл состоит из меди, на 6,10 % из олова. Содержание легирующих элементов в процентном отношении: свинец 0,84, цинк 0,053, никель 0,12, сурьма 0,42, мышьяк 0,34. Примеси (в %): железо 0,010, висмут 0,035, алюминий менее 0,05, марганец менее 0,05, магний менее 0,001, кобальт менее 0,005, следы серебра. Вывод специалистов о составе бронзы «Царь-пушки» таков: «Рассмотрение данных, представленных в таблице, показывает, что ствол изготовлен из оловянистой бронзы, с небольшим количеством других легирующих элементов (менее 2 %) и примесей (менее 0,1 %). Известно, что бронза такого состава обладает хорошими литейными свойствами (высокая жидкотекучесть, небольшая усадка), высокой коррозийной стойкостью и способностью образовывать на поверхности в атмосферных условиях естественную патину с хорошими защитными и декоративными свойствами» [117] Научные исследования… Л. 44. .

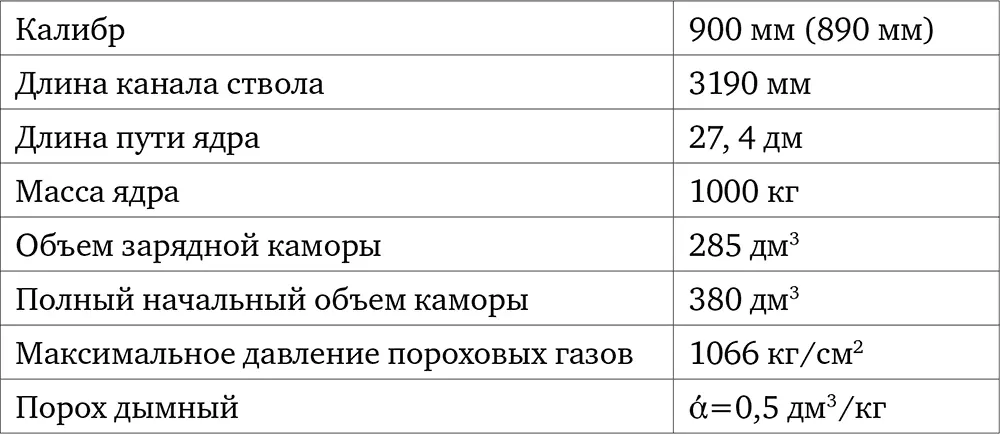

Несомненно, некоторые расчеты «джержинцев» требуют уточнения, поскольку некоторые вводные данные были округлены (так, калибр указан 900 мм вместо 890 мм, ядро почему-то берется массой в 1000 кг без учета плотности известняка или песчаника и т. д.). Приведем эти расчеты из машинописного отчета [118] Научные исследования… Лл. 33–34. :

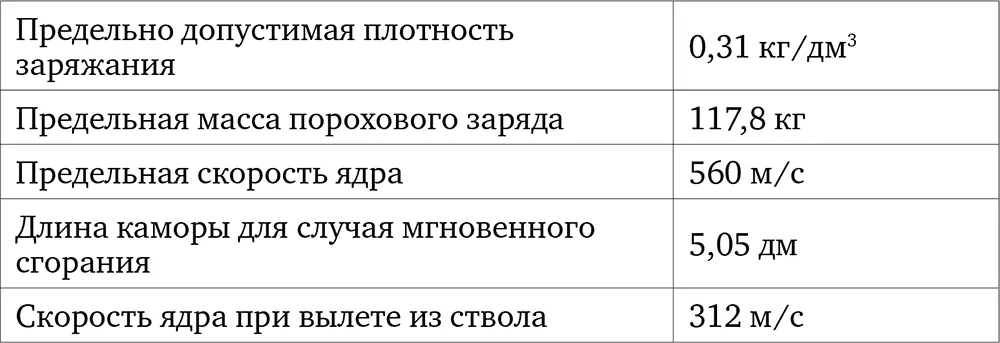

Ориентировочный расчет возможностей дальности стрельбы Царь-пушки ядром массой 1000 кг

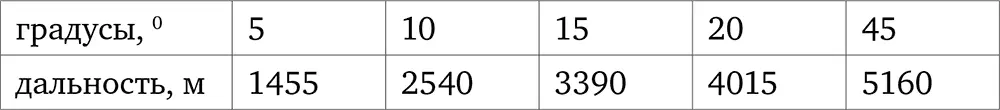

Используя таблицы внешней баллистики, специалисты определили зависимость дальности полета ядра в функции от углов бросания:

По расчетам, Царь-пушка могла выдержать стрельбу гигантскими каменными ядрами (1000 кг ядро, заряд пороха 117,8 кг, предельное давление при плотности заряжания менее 0,4×10 3кг/м 3= 1066,32 кг/см 2).

Несмотря на то что Царь-пушка могла стрелять ядрами в тонну весом, специалисты пришли к выводу, что орудие никогда не стреляло: «Осмотр канала ствола и зарядной каморы до и после реставрации подтвердил имеющиеся данные о том, что из Царь-пушки не было сделано ни одного выстрела» [119] Научные исследования и опытно-производственные работы по реставрации… Л. 27. . Внутренняя часть ствола не зачищена после отливки, в нем имеются «наплывы высотой до 20 мм, неровности, горелая земля» [120] Там же. Л. 28. .

Параллельно со специалистами из Академии им. Ф.Э. Дзержинского еще одно исследование ствола проводила группа специалистов под руководством М.Е. Портнова, в качестве технического консультанта был приглашен инженер Г.М. Захариков. Результаты были опубликованы в 1984 г. [121] Захариков Г. М. О боевом назначении Царь-пушки // Памятники науки и техники. Сб. Института истории естествознания и техники Академии наук СССР. М., 1984. С. 31–45. .

Прежде всего была подтверждена оценка дзержинцев, что из Царь-пушки не было сделано ни единого выстрела с убийственным обоснованием: « Затравочное отверстие не просверлено(выделено мной. – А.Л. ), хотя и сделано при отливке начальное углубление диаметром около 10 мм в квадратном ограждении одинаковой высоты» [122] Захариков Г. М. О боевом назначении Царь-пушки // Памятники науки и техники. Сб. Института истории естествознания и техники Академии наук СССР. М., 1984. С. 31. . Но массу ядра Г.М. Захариков определяет не в условные 1000 кг, а в 750 кг, массу порохового заряда, исходя из относительного заряда 1:9, – 84 кг. «Упоминаемая в литературе масса ядра в 52 пуда имеет источник гораздо более позднего происхождения, чем сама пушка. Эта величина могла быть получена расчетным путем, но в качестве материала был принят, по всей видимости, песчаник плотностью 2400 кг/м 3» [123] Захариков Г. М. О боевом назначении Царь-пушки // Памятники науки и техники. Сб. Института истории естествознания и техники Академии наук СССР. М., 1984. С. 35. . Известняковые ядра, также нередко использующиеся в осадах, имели плотность 2700–2900 кг/м 3, в зависимости от содержания примесей доломита, кварца и др. минералов.

Состав дымного пороха и его характеристики М.Г. Захариков взял из трактата делль’Аквы (1630–1635 гг.). Специалист пришел к выводу, что при массе ядра в 750 кг, пороховом заряде в 84 кг дульная скорость ядра составляла около 230 м/с. Сам ствол вполне мог выдержать выстрел гигантским снарядом.

Инженер также восстановил процесс литья ствола Царь-пушки: «На правильность нашего предположения о том, что Царь-пушку отливали «по-колокольному», дульной частью вниз, указывает следующее обстоятельство. Диаметр каморы постепенно увеличивается от места сопряжения со ствольной частью ко дну каморы. Это могло произойти при литье, когда гидростатическое давление жидкого металла было в месте сопряжения со ствольной частью больше, чем в верхней части. Глиняный болван каморы начинал обжиматься внизу больше, чем вверху, в образовавшиеся в глиняном болване трещины стал затекать жидкий металл. Эти залитые металлом трещины хорошо видны на внутренней поверхности каморы, которая осталась незачищенной. Ствольная часть болвана, имеющая больший диаметр, оказалась более прочной, на внутренней поверхности ствола нами не обнаружены такие следы трещин болвана» [124] Захариков Г.М . О боевом назначении Царь-пушки // Сб. Института истории естествознания и техники Академии наук СССР. М., 1984. С. 44. .
