В кормовой части на жилой палубе располагались: кают-компания (салон), 4 каюты «для начальствующих лиц» (капитана, судового механика и 2 помощников), а также двойная каюта для прислуги, буфет, ванна, клозет и ледник. В носовой части находились каюты боцмана, 2 рулевых, лоцмана, двойная запасная каюта, общее помещение на 20 человек команды, каюта для 3 машинистов и помещение для 8 кочегаров. В средней части имелись еще 3 служебные каюты: 2 – для 4 таможенных и 4 карантинных чиновников и 1 – для 2 полицейских чинов, а также несколько пассажирских кают (на 12 пассажиров).

Силовая установка одесского ледокола состояла из паровой машина тройного расширения пара с поверхностным холодильником и 2 ординарных стальных 4-топочных котлов (рабочее давление 10,6 атмосфер). В котельном отделении установили вспомогательный паровой котел, который вырабатывал пар для всех вспомогательных механизмов, балластной помпы, парового отопления и электроосвещения.

Гребной вал был на 60 %, а другие валы и трущиеся части на 35 % прочнее, чем положено по нормам Ллойда. Гребной винт имел съемные лопасти (муфту и 4 лопасти из литой стали).

С 8 декабря 1899 г «Ледокол III» [39]приступил к ледокольной работе в порту. Летом следующего года Одесская дума постановила передать «городской ледокол» и все расходы по его содержанию и ремонту МПС {110}. Таким образом, одесский ледокол, так же как и николаевский, оказался в ведении сначала временной портовой комиссии, затем Отдела портов МПС, а с 1905 г. – Отделе портов МТиП. В период летней навигации «Ледокол 3» действовал главным образом как морской буксир, в частности для перевода из одного порта Черноморско-Азовского бассейна в другой судов землечерпального каравана. Иной раз комфортабельное судно использовали для служебных целей – поездок высокопоставленных чиновников МПС и других ведомств.

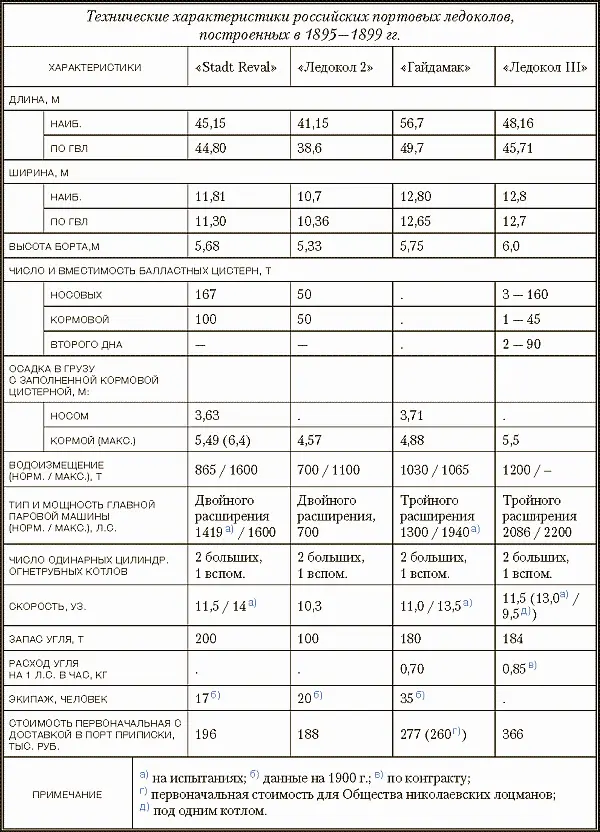

Таблица 7

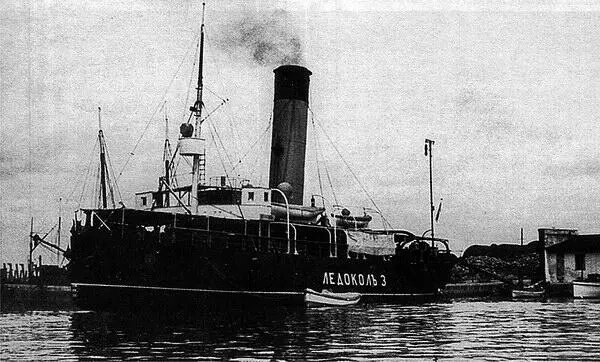

Рис. 046 а. «Ледокол 3»

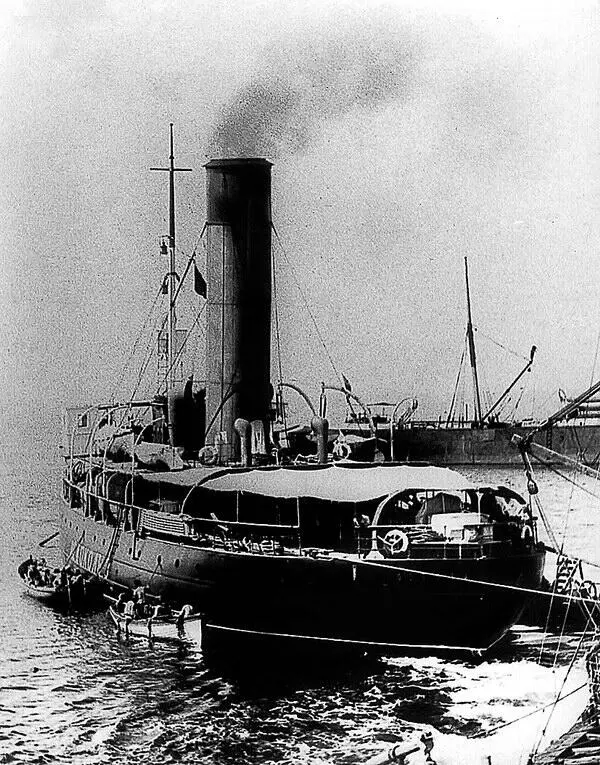

Рис. 046 б. «Ледокол 3»

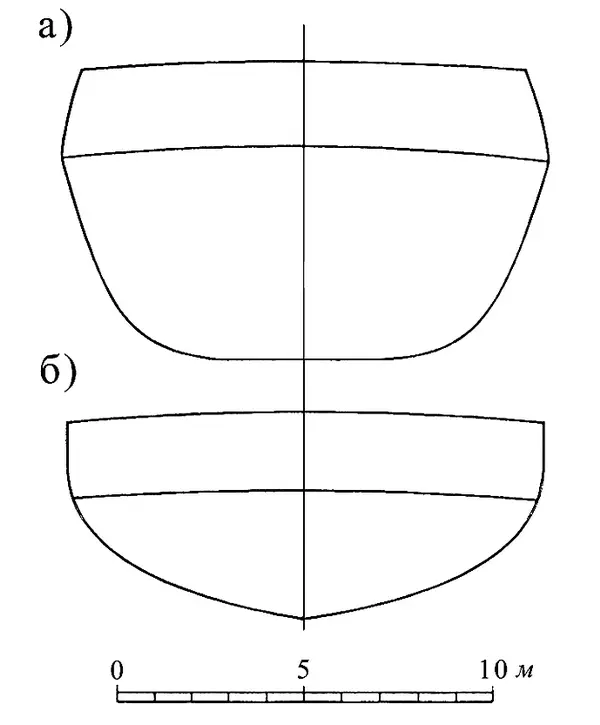

Рис. 047. Мидель-шпангоут ледоколов: а) «Ледокол 3»; б) «Гайдамак»

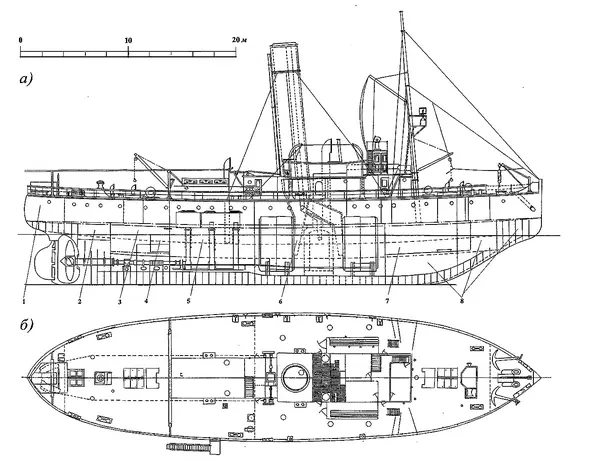

Рис. 048. «Ледокол 3»: а) продольный разрез, б) верхняя палуба 1 помещение для запасов, 2 балластная цистерна, 3 грузовой трюм, 4 цистерна для пресной воды, 5 машинное отделение, 6 котельное отделение, 7 грузовой трюм, 8 балластные цистерны

Несмотря на совершенствование конструкций портовых ледоколов, появлявшихся в российских водах в последнее десятилетие XIX в., форму Штейнгауза использовали не только в «Гайдамаке», но еще в 2 портовых ледоколах «гамбургского типа» – финском «Авансе» и волжском «Саратовском ледоколе». [табл. 8]; [рис. 049]; [рис. 050]

«Аванс» обязан своим появлением жителям финского г. Або (ныне Турку), которые решили наладить круглогодичное морское сообщение с портами Европы. С этой целью в 1898 г. они создали специальное частное ледокольное акционерное общество «Аванс» («Avance»), которое заказало заводу «Ховальдверке» в Киле (Германия) построить ледокол мощностью 1300 л.с. для Або. Этот второй финский ледокол вступил в строй в 1899 г. и получил наименование «Avance» («Аванс»). По конструкции он был почти точной копией немецких «айсбрехеров».

Ледокол работал вполне исправно и к началу Первой мировой войны продолжал обслуживать район Абоского порта. Принадлежал он местному городскому самоуправлению.

По мощности силовой установки, размерам и предназначению «Саратовский ледокол» – первый ледокол специальной постройки, появившийся на Волге, тоже можно считать портовым.

В 1894 г. прорабатывался вопрос о Саратовской железнодорожной переправе через Волгу для Рязано-Уральской ж. д. Первоначально предполагалось построить для этой переправы мощный ледокольный паром. Однако из-за габаритов шлюзов водной системы, через которую это судно собирались доставить на Волгу, а также из-за сложных условий на месте работы решено было построить 2 специализированных судна. Так, в 1895 г. появились большой железнодорожный паром «Саратовская переправа» (с ледовыми подкреплениями), доставлявший за рейс 24–30 ж. д. вагонов, и «Саратовский ледокол»., обеспечивавший работу парома в зимнее время и перевозивший пассажиров {111}. Оба судна построили в Англии на верфи фирмы «Сэр В. Г. Армстронг, Митчел и К о» в Ньюкастле на р. Тайне {112}.

Ледокол и паром снабдили идентичными силовыми установками. На каждом стояли по 2 одинаковые паровые машины типа компаунд общей мощностью 1400 инд.л.с., питаемые паром от двух 4-топочных горизонтальных котлов. Каждая машина работала на свой винт. Отапливались котлы нефтью (мазутом), а вместимость цистерн для топлива составляла около 33 т. Разумеется, что судам, работавшим в одном месте на реке, больших запасов топлива не требовалось.

По конструкции и форме корпуса «Саратовский ледокол» в общих чертах напоминал гамбургский «Айсбрехер» с характерной параболической носовой оконечностью и скругленным ахтерштевнем. Основную крепость корпусу придавали мощные шпангоуты, поставленные в носовой части судна (на 18 м от форштевня) через 380 мм, далее шпация составляла около 480 мм {113}. Ледовая обшивка имела толщину 25, остальная – 13–19 мм {114}. [рис. 051]

Конструктивной особенностью ледокола являлось наличие продольной водонепроницаемой переборки на всю длину корпуса, предусмотренной в проекте для разделения судна надвое при транспортировке на плаву от Петербурга до Саратова по речным водным системам. Соответственно ледокол имел в каждой «половинке» по одной машине с 2 котлами и дымовой трубой.

Корпус парома по ватерлинии от носа до кормы имел ледовый пояс шириной 2,0 м, стальные листы которого были толщиной 19 мм. Шпация в носовой части составляла 0,45, а на остальном протяжении – 0,6 м.

В 1895 г. суда пришли из Англии в Петербург своим ходом. Затем их доставили на Волгу с помощью барж. Корпуса судов разобрали на части (понтоны), ограниченные водонепроницаемыми переборками. Ледокол был разделен на 2 части по диаметральной плоскости, у парома каждая такая часть делилась еще на 2 понтона. Понтоны транспортировали на баржах, причем части (половинки) ледокола баржи лишь придерживали для увеличения остойчивости {115}.

Особенность комплекса Саратовской переправы состояла в том, что погрузка и разгрузка вагонов производились на железнодорожные пути, расположенные на берегах разной высоты: перепад достигал 18 м. При подходе к высокому берегу с помощью гидравлического механизма, установленного в носовой части парома, 2 вагона на 2 платформах одновременно поднимали на 8 м и передавали на аналогичный агрегат, установленный на суше {116}. В период навигации паром «Саратовская переправа» перевозил в сутки до 160 вагонов, в зимнее время – 120. Погрузка или разгрузка вагонов производилась в течение 45 минут.
