Владимир Андриенко - Ледокольный флот России 1860-е – 1918 гг.

Рис. 002 а. «Ледоколы» на Неве

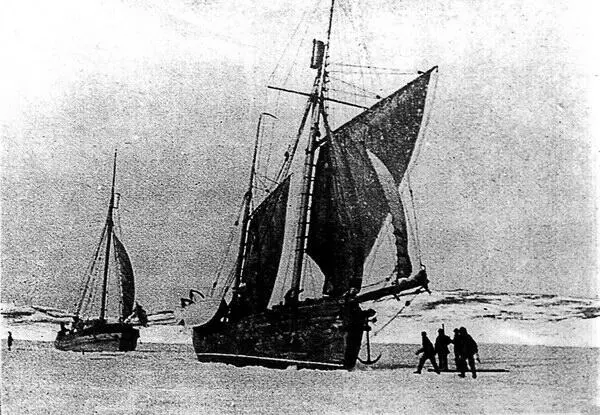

Рис. 002 б. Русское парусное зверобойное судно (шхуна) «Помор» на Русском Севере во льдах

Рис. 003. Ледокольное паровое судно с 2 бортовыми ледоколами, предложенное американцем Уильямом Джонсом в 1825 г. Обозначения в оригинале рисунка: А – руль, поднятый из воды в боковом положении, Аа – руль, опущенный в воду, в настоящем его положении, ВВ – ледоколы или машины для взламывания льда

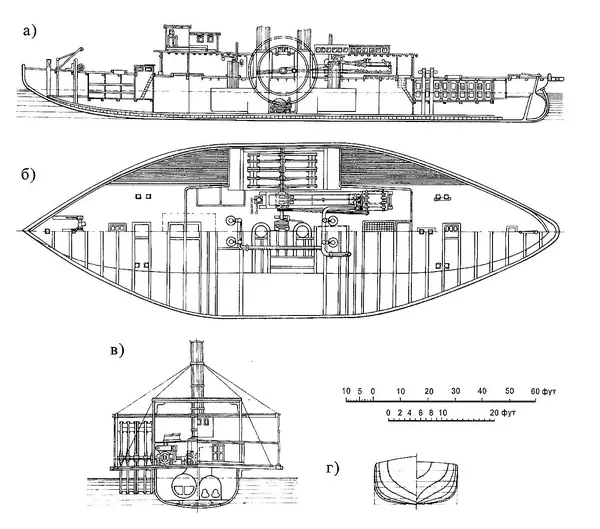

Рис. 004. Колесный ледокол «Айсбоут № 2»: а) продольный разрез; б) план по верхней палубе (сверху) и план трюма (внизу); в) поперечное сечение по машинно-котельному отделению; г) проекция «корпус» теоретического чертежа

С условиями, подобными американским в Балтиморе, немецкие водники столкнулись на Нижней Эльбе, в районе Гамбурга. Сначала лед там разбивали взрывами или специальными ледокольными санями. В 1845 г. гамбургскому сенату был представлен первый проект парового ледокола, подобного американскому, но меньших размеров и с одним колесом, расположенным посередине корпуса. [табл. 1]Однако этот проект не был реализован. Впоследствии пытались использовать для очистки реки различные паровые винтовые суда, в том числе и броненосные, но без особого успеха.

Только события двух суровых зим 1869/70 и 1870/71 гг., во время которых подходы к германским портам, расположенным в устьях рек Эльбы, Везер, Одер, Вислы и др., были закрыты на 2 месяца, заставили коммерсантов предпринять попытку кардинально решить вопрос о продлении навигации. «Образовавшийся еще в 1870 г. „комитет“ из местных гамбургских комерсантов и судоходцев принялся с особенною энергией исследовать задачу…: отыскать и привести в действие лучшее средство для борьбы с зажорами [11]на Эльбе ниже Гамбурга и для поддержания в продолжение целой зимы сообщения по реке между портом и морем», – рассказывал русский инженер в одной из первых статей о «гамбургских ледоколах» {9}.

В Гамбурге был объявлен конкурс на разработку проекта «снаряда», способного поддерживать зимнее судоходство. В середине февраля 1871 г. из поступивших 24 предложений лучшим был признан проект ледокола, разработанный гамбургским инженером Штейнгаузом (С. F. Steinhaus). Несмотря на значительную стоимость предложенного «снаряда», комитет тут же решился построить по этому проекту ледокол и содержать его на свои средства. Выработка деталей проекта и выполнение его были произведены на гамбургской верфи. [рис. 005] [12]

В начале декабря 1871 г. первый германский ледокол «Айсбрехер I» («Eisbrecher № I») [13]водоизмещением 570 т, мощностью 600 л. с. был построен и приступил к работе. [табл. 2]«Деятельность ледокола в зиму 1871/72 г. превзошла ожидания комитета: ледокол легко и быстро раскалывал толстый лед и оказался поворотливым во льду; благодаря его работе сообщение Гамбурга с морем не прерывалось как в эту зиму, так и в последующие до зимы 1876/77 г.». Хотя зимы в этот период не были особенно суровыми, тем не менее «услуги, которые оказал ледокол, были так велики, легкость и быстрота, с которыми он взламывал толстый лед зажор, который потом уносился течением и очищал таким образом фарватер, – так очевидны, что город Гамбург приобрел этот ледокол от вышеназваннаго комитета…» {10}. Вскоре вслед за покупкой первого ледокола город Гамбург заказал на той же верфи второй по образцу первого, «не находя нужным требовать изменений в его конструкции»! [рис. 005 б]

В последующие годы для Гамбурга были построены еще 3 небольших ледокола – «Хофе» («Hofe»), «Симсон» («Simpson») и «Мёве» («Möve»). Строились подобные ледоколы и для других немецких портов: для Штеттина [ледоколы «Штеттин» («Stettin»), «Берлин» («Berlin»), «Свинемюнде» («Swinemünde»)], Кенигсберга [ «Кенигсберг» («Königsberg»)], Любека [ «Траве» («Trave»)], Бремена [ «Водан» («Wodan»), «Зигфрид» («Siegfried»)], Данцига и Эльбинга [ «Висла» («Weichsel»), «Монтау» («Montau»), «Фрезе» («Frese»)]. [табл. 2]На одном из этих ледоколов («Висла») в целях более эффективного разрушения льда были установлены три выступающих киля на протяжении от носа до миделя, однако полезное действие этих килей на практике не подтвердилось {11}. [рис. 006]

Штейнгауз придал носовой части судна тупое ложкообразное очертание, миделевое сечение было близким к полукруговому. В плане форма корпуса напоминала форму рыбы с тупой головой и заостренным хвостом. Такие ледоколы стали называть ледоколами «гамбургского типа», или «формы Штейнгауза». [рис. 007]

Однако дело даже не в форме корпуса. В результате опытов использования первых ледоколов, как колесных, так и особенно винтовых, было доказано, что специальные ледокольные суда являются наиболее рациональным средством для обеспечения судоходства во льдах. Прочие средства разрушения льда уступали им в техническом и в экономическом отношениях.

Вслед за Германией ледоколы начали строить и в других странах Западной Европы. В течение 1871–1892 г. здесь появились более 35 разнотипных ледоколов. [14]Более половины их приходилось на германские государства, 5 имелось в Дании, 3 – в Швеции и по 2 – в Норвегии, Финляндии и Голландии.

Большая часть построенных судов по форме корпуса принадлежала к ледоколам «гамбургского типа», с криволинейным форштевнем, миделевым сечением близким к полукругу, ложкообразным очертанием носовой части. На некоторых из них были применены геометрические линии для образования формы: параболы – для батоксов и диаметральных линий, дуги окружности – для шпангоутов и ватерлиний. Все построенные ледоколы были винтовыми. «Применение гребного винта в качестве судового движителя открывает реальные возможности в деле борьбы со льдом и позволяет осуществить создание специальных судов для этой цели – ледоколов», отмечал А. Я. Сухоруков преимущества винтового движителя {12}.

Один из современных популяризаторов морской истории С. И. Белкин писал: «У каждой технической идеи есть своя жизнь, своя история и, если хотите, – своя философия. С самого начала ледокол был задуман как орудие, которое бы позволило раздвинуть границы – географические и сезонные – эксплуатации транспортных судов. Так уже по своему первоначальному замыслу ледокол представлял собой чисто вспомогательное судно, такое же, как, скажем, буксир, созданный для обслуживания транспортного флота, с той лишь разницей, что ледокол всегда должен находиться на переднем крае борьбы человека с силами природы…»
