Александр Райгородецкий - Противотанковые ружья и их наследники

После войны противотанковые ружья не долго стояли на вооружении Советской Армии и были заменены гранатометом РПГ-2. Однако на этом их служба не закончилась. ПТРС (а по некоторым сведениям и ПТРД), состоящие на вооружении северокорейской армии, получили от американских танкистов прозвище «buffalo guns» — «ружья на бизонов». Оно было дано за то, что пули, выпущенные из противотанкового ружья, легко пробивали броню легких американских танков М24. Немало повоевали ПТРы и в период Вьетнамской войны, и во всех африканский войнах второй половины XX века. Они отлично пробивали броню американских бронетранспортеров М113. Были ПТРС и среди трофеев захваченных израильской армией.

Подводя итог этому краткому историческому экскурсу сделаем небольшое резюме. В Советском Союзе над противотанковыми ружьями работали следующие конструкторы: Дегтярев, Симонов, Блюм, Шолохов, Рукавишников, Владимиров, Шпитальный, Коровин, Прилуцкий, Рашков, Ермолаев, Слуходкин, Дементьев, Никитин, Гришель, Гулин, Романов, Бачин, Светличный, Горови другие. Курчевскийи Кондаковсоздавали реактивные безоткатные системы и стоят немного особняком в этом ряду.

Далее будет рассказано более подробно о многих вышеуказанных системах. Думая над тем в каком порядке располагать материал я пришел к выводу, что наиболее удобным будет следующее: сначала будет рассказано о крупносерийных системах, таких как ПТРД и ПТРС. После будет идти речь о мелкосерийных образцах, таких как ПТР Рукавишникова 1939 года, ПТР Шолохова и системе РЕС, а потом будет, насколько позволяет имеющийся материал, рассказано об опытных образцах. Также будет сказано о крупнокалиберном пулемете системы Владимирова, который изначально разрабатывался как оружие для борьбы с легкобронированными целями.

Противотанковое ружье Дегтярева ПТРД

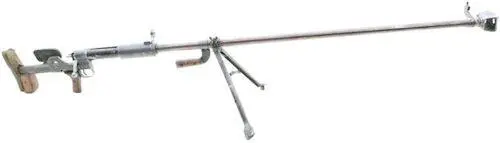

Серийный образец ПТРД-41 (вид сбоку)

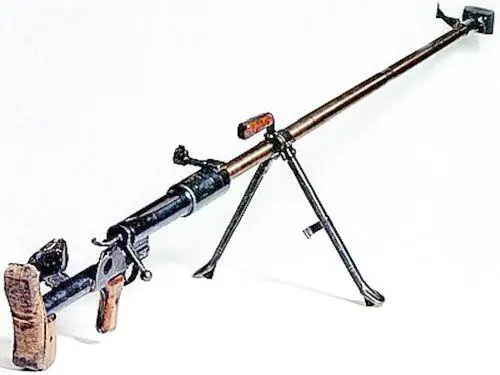

Серийный образец ПТРД-41 (вид сзади)

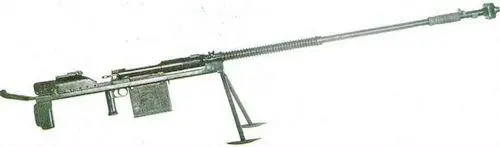

Первый опытный образец самозарядного ПТР Дегтярева (с расположением магазина снизу)

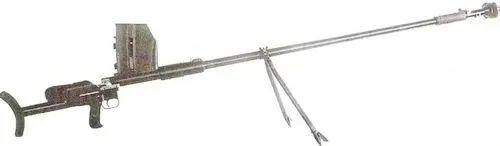

Второй опытный образец самозарядного ПТР Дегтярева (с расположением магазина сверху)

Патрон 14,5×114

Свое противотанковое ружье Дегтярев начал разрабатывать в июле 1941 года в Коврове. После ряда доработок два варианта это ПТР были испытаны 27–28 августа. Автоматика обоих ружей работала за счет отдачи ствола с длинным ходом, но степень автоматизации процесса перезаряжания у этих ружей была разной. Ружья имели коробчатые магазины на пять патронов разной формы и разного расположения- у одного снизу, а у другого — сверху. У первого варианта магазин напоминает по форме магазин опытного ружья БаС-2 конструкции Бачина и Светличного, а на втором образце был использован магазин от ПТР Владимирова. Этот магазин впоследствии оказался ненадежен: при стрельбе обойма выскакивала в лицо стрелка. Мушка и прицел были вынесены влево и это уменьшало эффект миража при сильно нагретом стволе. Оба ружья оказались чувствительны к загрязнению и густой смазке. По начальной скорости пули они оказались равны системам Рукавишникова и Симонова, но по весу были на несколько килограмм легче. Испытаний оба варианта не выдержали. После доработки второго образца ПТР Дегтярева испытали 12–13 сентября. Ружье стало однозарядным, были внесены изменения в конструкцию рукоятки, сошек, упора для щеки, ствольной коробки. Ввели деревянную ручку для переноски. Были отмечены простота конструкции и обслуживания ружья. Ружье запустили в серийное производство. В октябре 1941 года завод № 2 в Коврове выпустил первые 522 ПТРД. Также было принято решение о производстве ПТРД на заводе № 74 в Ижевске.

Противотанковая винтовка Дегтярева имеет подвижный стол с откатом назад и открывающийся при выстреле затвор. Нет ни магазина, ни затворной пружины. Затвор прочно запирает казенную часть ствола. При выстреле ствол с затвором скользят назад, затвор тогда, упираясь рукояткой на скос специального борта, укрепленного на трубчатом прикладе, поворачивается и расцепляется со стволом; происходят открывание затвора и выбрасывание гильзы, после чего ствол силой противооткатной пружины возвращается в свое переднее крайнее положение, затвор остается открытым. Заряжают винтовку вручную одним патроном, закрывают затвор и поворачивают рукоятку вправо до отказа. Затвор тогда заперт, винтовка готова к выстрелу. Такие системы, которые имеют автоматическое открывание затвора и выбрасывание гильзы, но не имеют автоматического заряжания, называются полуавтоматическими. Ствол имеет канал с восемью нарезами в направлении слева вверх направо, дульный тормоз для уменьшения отдачи, по середине располагаются рукоятка для переноски оружия и паз для крепления сошек. В передней части ствола имеется основание мушки (на которое посажена мушка), а в задней — кронштейн прицела. На ствольной коробке слева расположена затворная задержка, а снизу — спусковой механизм. Снаружи она имеет: верхнее окно (для вкладывания патрона), нижнее окно (для выбрасывания стреляной гильзы), площадку с выступом (для соединения с прикладом), вырез (для движения рукоятки затвора при запирании и отпирании канала ствола). Внутри ствольная коробка имеет: канал для помещения затвора, два продольных паза и два опорных выступа. Спусковой механизм состоит из спускового крючка, спускового рычага, шептала и двух пружин (для шептала и спускового рычага). Прицел состоит из кронштейна, целика с прорезью и пружины. В ранних образцах кронштейн имеет отверстие, по которому вверх и вниз передвигается целик. В нижнем положении целик соответствует расстояниям стрельбы до 400 м, а в верхнем — от 400 м до 1000 м. В поздних же целик поворачивается на оси на 90°, также имея два положения для стрельбы на дистанции до 400 м и от 400 м до 1000 м. Мушка вдвинута в паз основания мушки и может передвигаться влево и вправо при приведении ПТРД к нормальному бою. Затвор состоит из остова затвора и ударного механизма. Остов затвора имеет: рукоятку, чашечку с венчиком (для помещения шляпки патрона), канал (для прохода бойка ударника), паз (для помещения выбрасывателя), гнездо (для отражателя и его пружины), два боевых выступа (для запирания ствола), скошенный вырез (отводящий назад ударник при открывании затвора), кольцевой паз (в который входит кольцевой выступ соединительной муфты для сцепления ударного механизма с остовом затвора) и два отверстия (отводящие пороховые газы в случае их прорыва внутрь затвора). Ударный механизм состоит из ударника (имеющего выступ с боевым взводом), соединительной муфты (соединяющей ударный механизм с затвором), боевой пружины (посылающей ударник в переднее положение), ограничительной трубки (ограничивающей отход ударника назад), муфты бойка (предохраняющей боек от расцепления с ударником) и бойка (разбивающего капсюль). Приклад крепится к ствольной коробке и состоит из плечевого упора (подушки) с наружной трубой и спусковой коробки с внутренней трубой. В наружной трубе расположена пружина амортизатора, а слева находится упор для щеки наводчика. Справа имеется прилив с кривой гранью для открытия затвора после выстрела. К подушке и наружной трубе прикреплен деревянный упор для удержания левой рукой во время стрельбы. В спусковой коробке с внутренней трубкой находится спусковой механизм. К внутренней трубке для удобства стрельбы прикреплена пистолетная рукоятка. Спусковая коробка имеет площадку для соединения приклада со ствольной коробкой, отверстие для шпильки (крепящей спусковую коробку со ствольной) и спусковую скобу (предохраняющую от случайного нажатия на спусковой крючок). Принадлежность к ПТРД: составной шомпол, ключ, отвертка, двугорловая масленка и ершик. Также на каждое ружье имеется две брезентовых патронных сумки (на 20 патронов каждая) и два брезентовых чехла (на казенную и дульную части ружья).
