На рис. 213 эти деления обозначены не просто числами 5 и 10, а с приставленными слева нолями – 0–05 и 0–10. Так пишут и произносят артиллеристы все угловые величины в "тысячных", чтобы избежать ошибок в командах. Например, если нужно передать в команде угол, равный 185 "тысячным" или 8 "тысячным", то произносят эти числа как номер телефона: "один восемьдесят пять" или "ноль ноль восемь", и соответственно пишут 1–85 или 0–08.

Зная теперь, как устроена сетка бинокля, вы можете измерить по ней угол между двумя предметами (точками местности), которые шдны с вашего наблюдательного пункта. Взгляните опять па рис. 213.

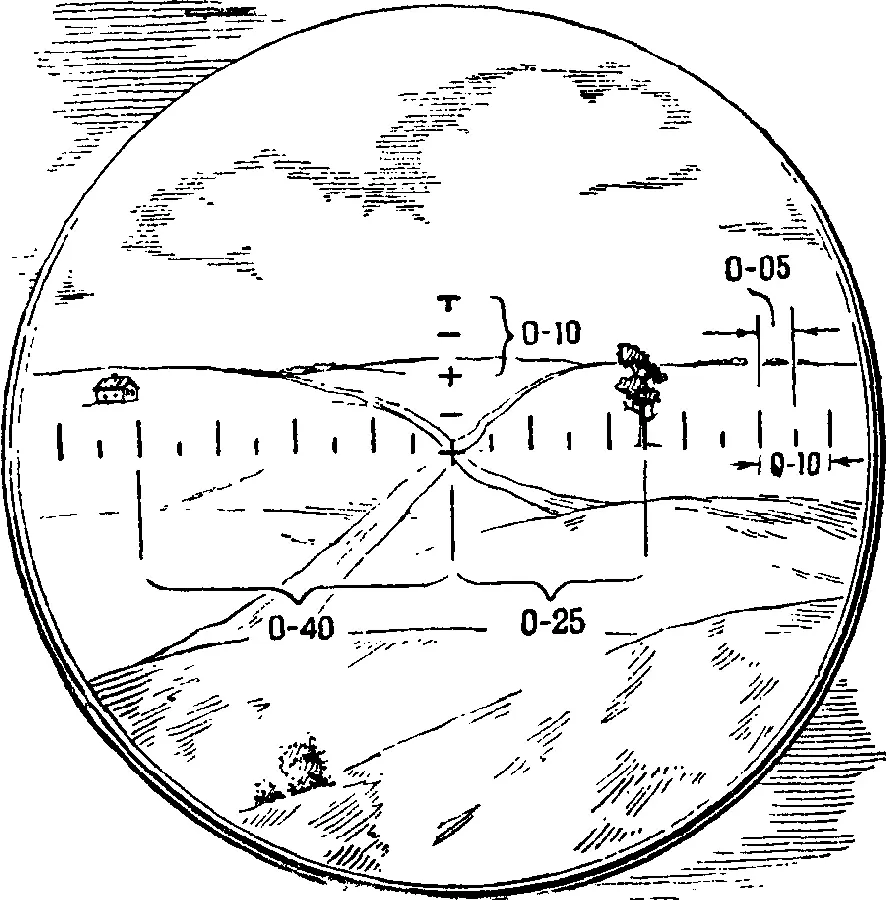

Рис. 213. Сетка бинокля: маленькое деление равно 5 " тысячным большое – 10 "тысячным".

Вы видите, что между перекрестком дорог, куда на"пр а"влено п ер ек рести е, и отдельно стоящим деревом (вправо от перекрестка дорог) укладывается два больших деления и одно маленькое, то есть 25 "тысячных" или 0–25.

Это и есть угол между перекрестком дорог и деревом. Точно так же вы можете определить угол между перекрестком дорог и домиком (влево от лерекрестка дорог). Он равен 0–40.

Сетка с делениями, примерно такая же как в бинокле, имеется и в поле зрения стереотрубы. Но у стереотрубы для измерения углов есть еще угломерная шкала снаружи.

На рис. 214 показаны те части стереотрубы (лимб и барабан лимба), при помощи которых можно более точно, чем по сетке, измерять горизонтальные углы.

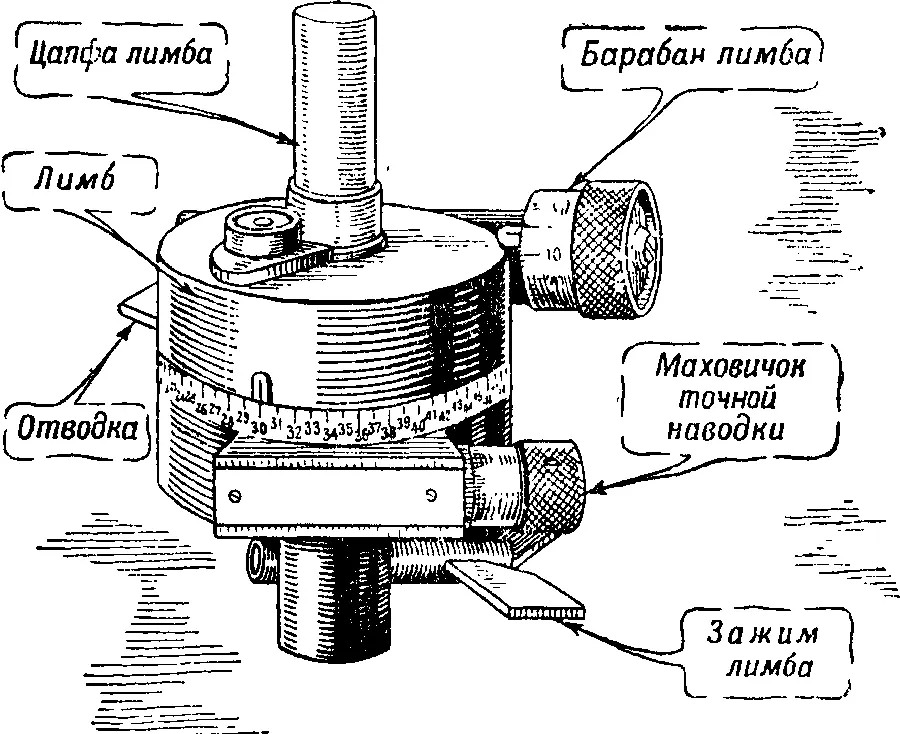

Рис. 214. Такое приспособление имеется у стереотрубы, при его помощи измеряют углы с точностью до одной "тысячной".

Окружность лимба разделена на 60 частей, и поворот стереотрубы на одно деление лимба соответствует таким образом 100 "тысячным". Окружность же барабана лимба разделена на 100 частей, и при полном обороте барабана стереотруба поворачивается всего только на одно деление лимба (т. е. на 100 "тысячных"). Следовательно, деление барабана соответствует не 100 "тысячным", а всего лишь одной "тысячной". Это позволяет уточнять .показания лимба в 100 раз и дает возможность измерять углы с точностью до одной "тысячной".

Чтобы измерить угол между двумя точками, пользуясь лимбом и барабаном, совмещают перекрестие стереотрубы сначала с правой тачкой; для этого, подведя указатель лимба к делению 30 и деление барабана 0 к его указателю (рис. 215), поворачивают трубу в нужную сторону при помощи маховичка точной наводки (см. рис. 214). Затем вращая барабан лимба, совмещают перекрестие стереотрубы с левой точкой. При этом указатель лимба передвинется и покажет новый отсчет. Разность между полученным отсчетом и первоначальной установкой (30–00) и будет равна искомому углу (рис. 215).

Но не только при помощи этих сложных приборов можно измерять углы.

Ваша ладонь и ваши пальцы могут стать неплохим угломерным прибором, если только вы запомните, сколько в них заключается "тысячных" или, как говорят артиллеристы, какова "цена" ладони и пальцев. Хотя разные люди имеют разную ширину ладони и пальцев, но все же "цена" их не будет сильно отличаться от указанной на рис. 216. Вытянув перед собой руку на полную ее длину, вы можете быстро измерить угол между любыми точками местности (рис. 217). Чтобы не делать больших ошибок при измерении углов таким приемом, надо проверить "цену" своих пальцев. Для этого нужно вытянуть руку на уровне глаз и заметить, какую часть пространства закрыл собой палец (или ладонь руки), а затем измерить это пространство при помощи стереотрубы, поставленной на то же место.

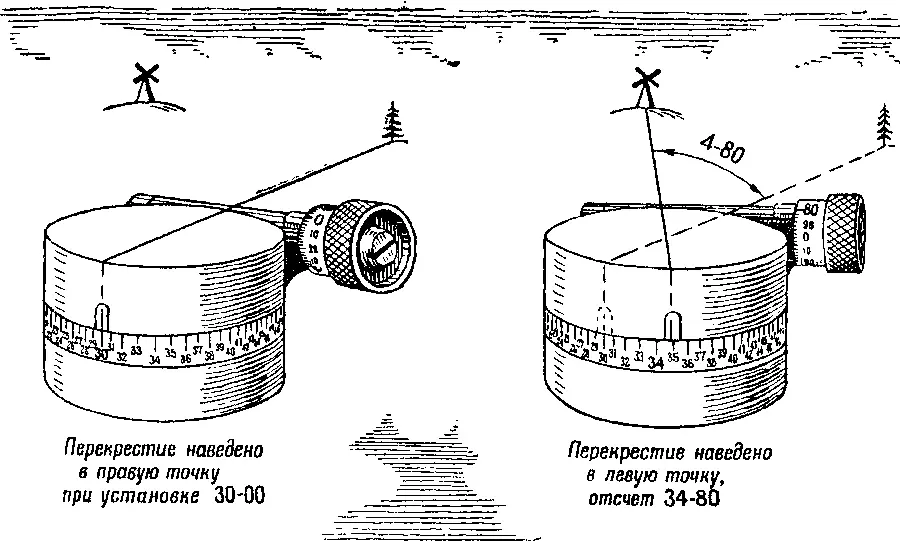

Рис. 215, Как измерить угол при помощи лимба стереотрубы (схема)

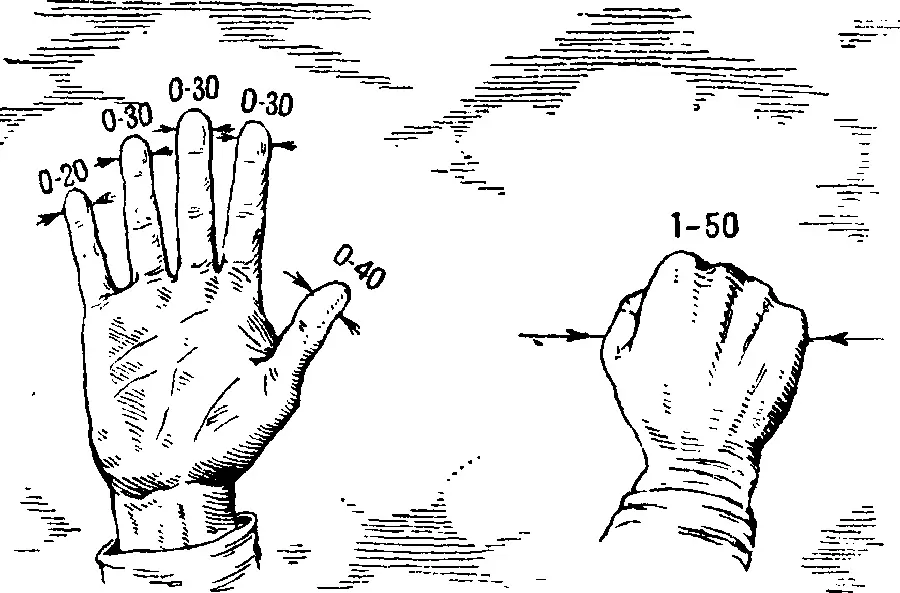

Рис. 216. Ваши пальцы могут служить вам простейшим угломерным прибором

Понятно, что подобным же простейшим "угломером" может служить всякий предмет, "цену" которого вы заблаговременно определили. На рис. 218 показаны такие предметы и их примерная "цена" в "тысячных".

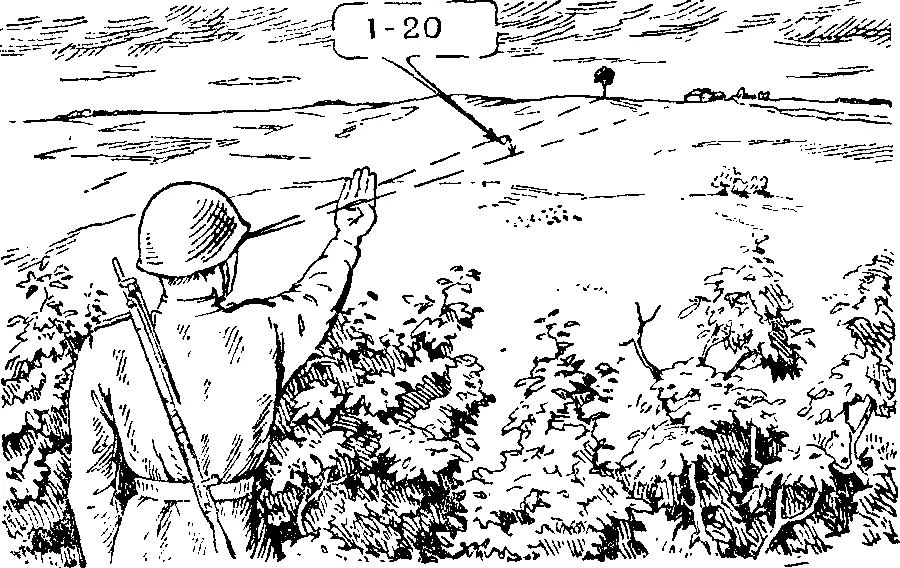

Рис. 217. Как измерить угол ладонью своей руки

Ознакомившись с приемами измерения углов, вы можете теперь убедиться в том, что, пользуясь "тысячными", можно весьма просто по угловым величинам определять линейные величины, а по линейным величинам – угловые. Для этого рассмотрим два примера,

Первый пример (рис. 219). С наблюдательного пункта вы видите впереди проволочные заграждения противника; они протянулись полосой от мельницы влево до сухого дерева. Расстояние до мельницы, а следовательно, и до проволочных заграждений вы определили по карте; оно равно 1500 метрам.

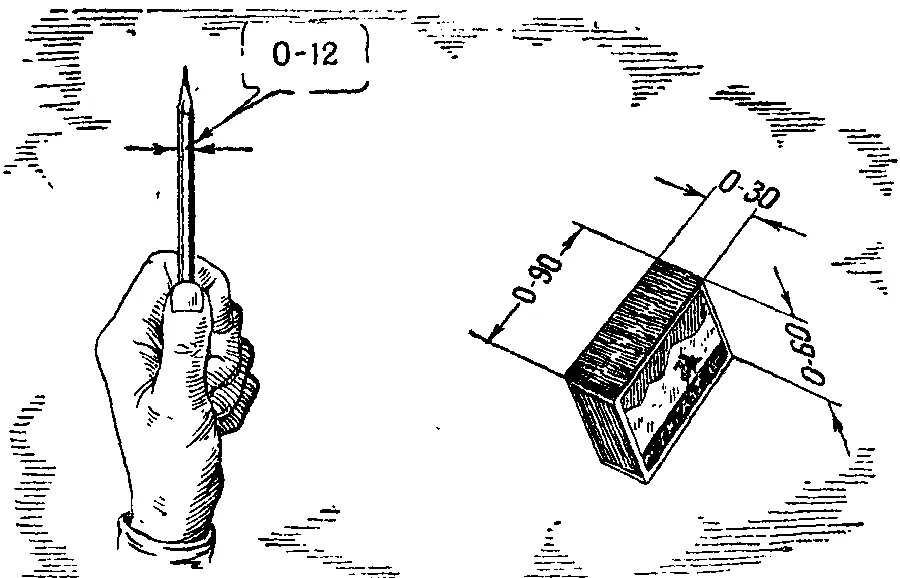

Рис. 218, Некоторые предметы тоже могут служить простейшими угломерными приборами

Вам поставлена задача – узнать длину наблюдаемой полосы проволочных заграждений. Как это сделать? Карта здесь вам не поможет, так как на ней нет сухого дерева, на ней есть только мельница.

Чтобы решить данную задачу, вы прежде всего определяете угол, под которым видна с наблюдательного пункта полоса проволочных заграждений, то есть угол между направлениями на мельницу и на сухое дерево. Вы измерили этот угол по сетке бинокля; он оказался равным 100 "тысячным", и ли 1–00.

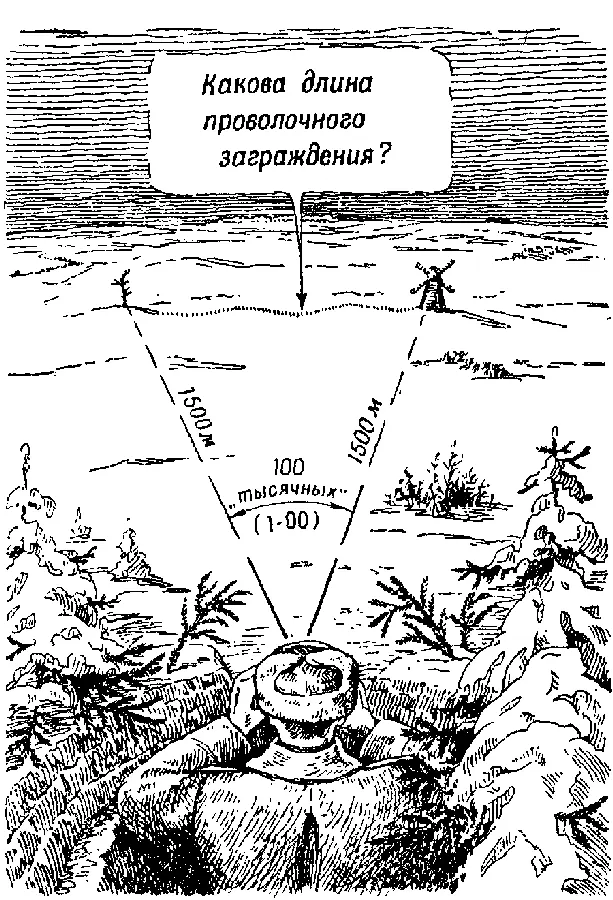

Рис. 219, Как по углу определить линейное расстояние

Дальше задача решается просто. Надо лишь представить себе, что ваш наблюдательный пункт – это центр той окружности, которая описана радиусом, равным расстоянию от вас до мельницы. Радиус этот равен 1500 метрам. Углу в одну "тысячную" соответствует, как вы знаете, расстояние, равное одной тысячной радиуса, то есть в данном случае 1,5 метра. А так как угол между мельницей и сухим деревом равен не одной, а 100 "тысячным", то значит расстояние между мельницей и сухим деревом равно не 1,5 метра, а 150 метрам. Это и будет длина полосы проволочных заграждений.

Второй пример (рис. 220). В канаве около шоссе вы обнаружили пулемет, по которому решили открыть огонь. Вам надо вычислить расстояние до пулемета или, что то же, – до шоссе.

Для решения этой задачи воспользуйтесь телеграфными столбами на шоссе; высота их известна – она равна 6 метрам. Измерьте теперь по вертикальной сетке бинокля угол, под которым вы видите телеграфный столб (угол между верхним концом столба и его основанием). Тогда вы будете иметь вое данные для определения расстояния.
