Прочтите, какое деление угломерного круга буссоли оказалось против указателя визира. Пусть это будет деление 8–00. То же самое деление угломера скомандуйте орудию, когда оно придет на позицию. Наводчик повернет панораму на скомандованный угол, то есть поставит деление 8–00 – по кольцу и барабану угломера панорамы и наведет орудие в ту же точку наводки. Тогда на панораме орудия будет построен тот же угол между направлением на север и на точку наводки, какой был перед тем на буссоли. Орудие будет "смотреть" туда же, куда был направлен ноль буссоли (рис. 286).

Описанный здесь образец буссоли очень прост по устройству, но не очень точен. Развитие советского приборостроения позволило снабдить артиллерию более точными "перископическими артиллерийскими буссолями". Устройство их более сложно; поэтому здесь не приводится их описание, но сущность работы с ними та же.

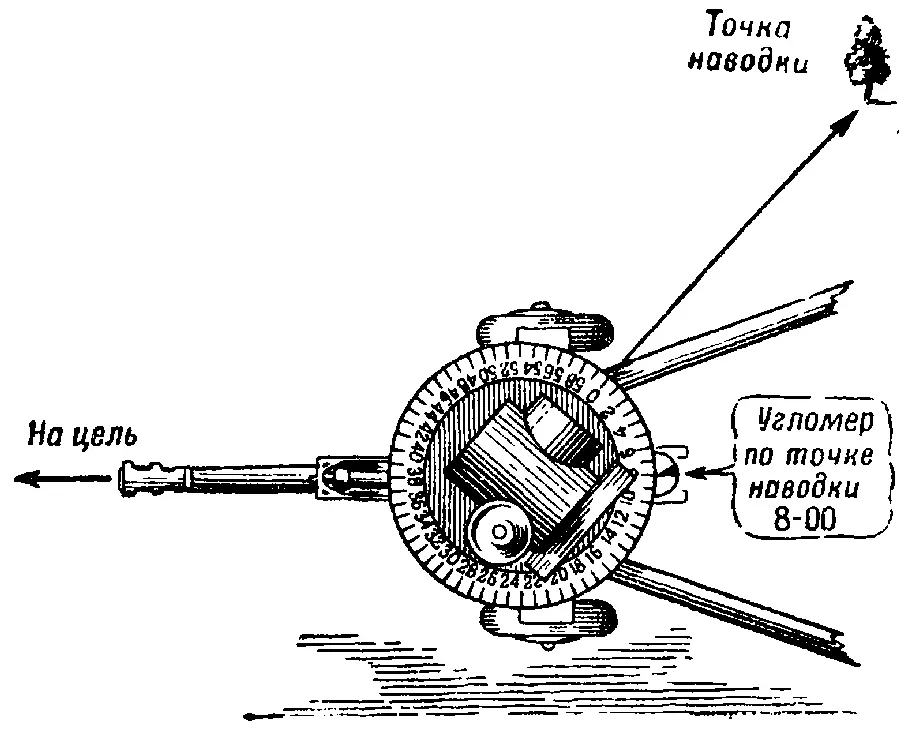

Рис. 286. Как направить орудие в цель по буссоли; наводка орудия

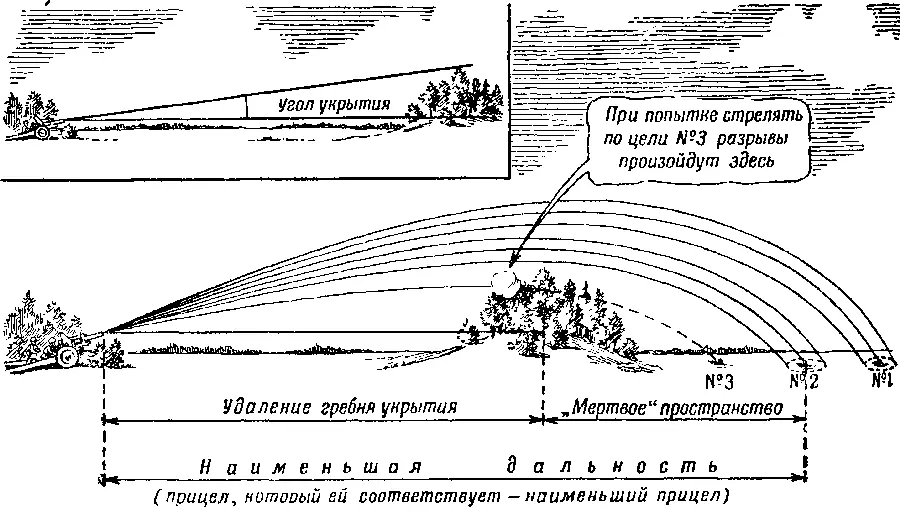

Рис. 287. Что важно знать при стрельбе с закрытой позиции

Командир батареи приказал еще: "Наименьший прицел 30". Что это значит?

Вы знаете уже, что орудию надо придать определенный угол возвышения, чтобы бросить снаряд на нужное вам расстояние.

Но укрытие не всегда позволит вам это сделать. Если цель находится сравнительно недалеко от батареи, а укрытие высокое, то вы рискуете попасть не в цель, а в укрытие (рис. 287). Попадание в укрытие вызовет разрыв снаряда, и вы можете в этом случае поразить свою пехоту или свой же наблюдательный пункт.

С позиции, изображенной на рис. 287, вы можете стрелять по целям №1 и №2. Но стоит вам сколько–нибудь уменьшить угол возвышения, – и разрыв произойдет уже над укрытием. Значит, по цели №3 вы с этой позиции стрелять не можете: цель эта находится в "мертвом" пространстве.

По цели №2 вам придется стрелять так, чтобы крайние снаряды в пучке траекторий (вспомните рассеивание!) едва–едва перелетали через верхушки деревьев или, как принято говорить, через гребень укрытия. Уменьшать прицел уже нельзя. Вот этот прицел, – при котором все снаряды перелетают через укрытие, но уменьшать который нельзя без риска попасть в укрытие, – и называют наименьшим прицелом.

Итак, приказание командира батареи "Наименьший прицел 30" означает вот что: выберите такую огневую позицию, чтобы при прицеле 30 можно было стрелять, не рискуя попасть в укрытие.

Артиллеристы умеют быстро подсчитывать наименьший прицел по несложным формулам.

Для 76–миллиметровой пушки наименьший прицел определяют так: надо взять в делениях угломера величину угла укрытия, сложить с величиной удаления гребня укрытия, выраженной в делениях прицела, и прибавить еще 10.

Например, угол укрытия – 20 делений угломера; до гребня укрытия 300 метров, то есть 6 делений прицела. Следовательно, наименьший прицел равен 20+6+10=36 делений прицела.

Для 122–миллиметровой гаубицы наименьший прицел определяется немного иначе: он зависит от заряда. Для стрельбы дальнобойной гранатой полным зарядом он равен величине угла .укрытия, сложенной с дальностью до гребня укрытия в делениях прицела, плюс единица.

С той же позиции, о которой у нас только что шла речь, наименьший прицел для гаубицы при стрельбе полным зарядом будет 20+6+ +1=27 делений.

А при уменьшенных зарядах наименьший прицел еще меньше.

"Мертвое" пространство для гаубицы, как видите, меньше, чем для пушки; ведь снаряды гаубицы вылетают с меньшей скоростью, чем пушечные, и траектория у них круче. Даже если гаубицу поставить к укрытию ближе, чем пушку, "мертвое" пространство для гаубицы часто будет меньше, чем для пушки (рис. 288).

Теперь вы знаете все необходимое для того, чтобы понять, как выполняется приказание командира батареи.

Быстро проехав по указанному району, старший лейтенант наметил три места, удобных для огневой позиции. Но одно из них оказалось слишком открытым: с этого места видны были деревья на окраине деревни (рис. 289), а батарее 122–миллиметровых гаубиц, чтобы блеск выстрелов не был виден противнику, нужна глубина укрытия не менее 8 метров (на пыльном грунте – вдвое больше). Пришлось от этого места отказаться.

Другое место было хорошо укрыто, но наименьший прицел оказался более 30; значит, с этой позиции нельзя было бы выполнить поставленную задачу.

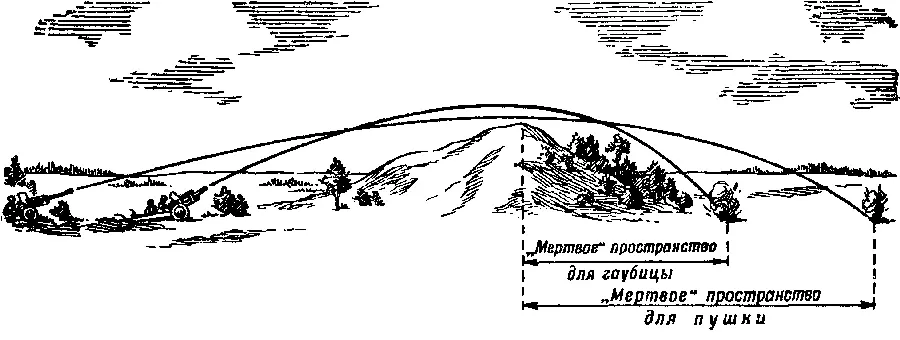

Рис. 288, При расположении за одним и тем же укрытием "мертвое" пространствоу гаубицы меньше, чем у пушки

Третье место оказалось наиболее подходящим: оно хорошо укрыто лежащей впереди высотой с рощей, и наименьший прицел не слишком велик, – он оказался равным 27 делениям.

Старший лейтенант немедленно послал одного разведчика привести батарею на выбранную огневую позицию, а другому разведчику приказал отправиться к командиру батареи и доложить ему о том, что огневая позиция выбрана в кустах метрах в 500 позади отдельного двора; сам же с командиром орудия остался намечать места для орудий; командира отделения тяги он послал выбрать место для средств тяги.

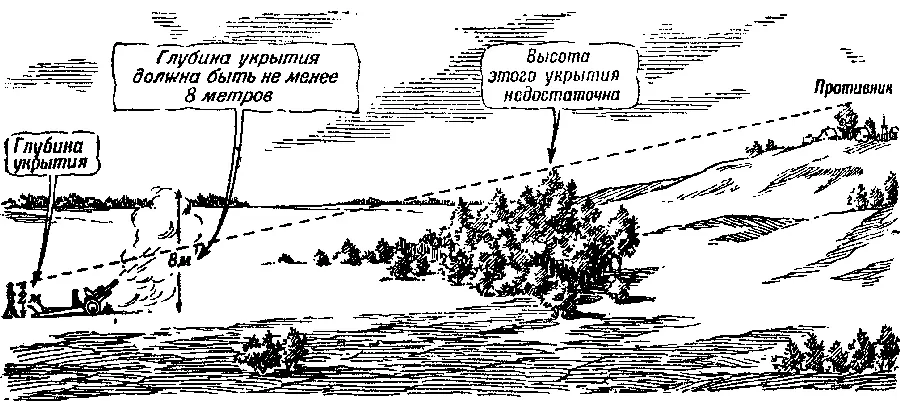

Рис. 289. На этом месте орудия ставить нельзя: пыль и дым при выстрелах будут видны противнику

На месте правого орудия, которое мы назовем основным, старший лейтенант расставил буссоль, определил направление стрельбы и угломер по выбранной им точке наводки.

А батарея тем временем уже подходила. Командиры орудий вышли вперед познакомиться с местами своих орудий.

И почти в то же время подошли телефонисты с вопросом, где поставить телефонный аппарат. Они уже успели проложить телефонную линию с наблюдательного пункта.

Радисты, пришедшие с батареей, установили свою переносную радиостанцию и начали ловить в эфире радиостанцию командира батареи.

Когда орудия заняли огневую позицию, подготовились к бою и приняли нужное направление, тягачи ушли в указанное им место (рис. 290) и связь с наблюдательным пунктом была установлена, – старший лейтенант доложил по телефону командиру батареи о ее готовности.

Пройдем теперь на наблюдательный пункт. Вы уже знаете, как его выбирают и занимают. На этот раз наблюдательный пункт оказался на пригорке, на опушке рощи, откуда хорошо видна деревня, занятая противником, и прилегающий к ней район (рис. 290).

Командиру батареи доложили, что батарея готова, но еще не могли определить сколько–нибудь точно, где она стоит: среди кустов, где расположены орудия, не так–то просто ориентироваться.
