Основной причиной покупки танка «Кристи» M.1940 послужило прежде всего предоставление фирмой технической помощи, передача всех производственных чертежей и технологического процесса производства танка. Дж. У.Кристи выразил также готовность прибыть в СССР сроком на два месяца для консультаций и организации производства. Кроме того, фирма предоставляла возможность нашему инженеру работать на заводе в Рауэй (США). Техническая помощь не распространялась лишь на двигатели «Либерти», гак как они под маркой «М-5» уже производились в СССР по лицензии.

Танки БТ. часть 1. “Колесно-гусеничный танк БТ-2”. - читать онлайн бесплатно полную версию (весь текст целиком)

Танки БТ. часть 1. “Колесно-гусеничный танк БТ-2”. - читать книгу онлайн бесплатно, автор И. Желтов
Тёмная тема
Сбросить

Интервал:

Закладка:

Сделать

8. Ручной механизм поворота башни.

9. Переднее управляемое колесо.

10. Башня,

11. Погон башни.

12. Двигатель «Либерти».

13. Прегородка моторного отделения.

14. Главный фрикцион.

15. Коробка перемены передач.

16. Жалюзи.

17. Глушитель.

18. Серьга,

19. Ведущее колесо гусеничного хода.

20. Картер бортовой передачи.

21. Гитара.

22. Ведущее колесо колесного хода.

23. Вентилятор.

24. Масляный бак.

25. Опорный каток.

26. Горизонтальная рессора переднего опорного катка.

27. Переднее управляемое колесо.

28. Рычаг управления гусеницами.

29. Бортовой фрикцион.

Спаренная пулеметная установка ДА2 установленная в маску в мастерской и на - фото 39 Спаренная пулеметная установка ДА2 установленная в маску в мастерской и на - фото 40

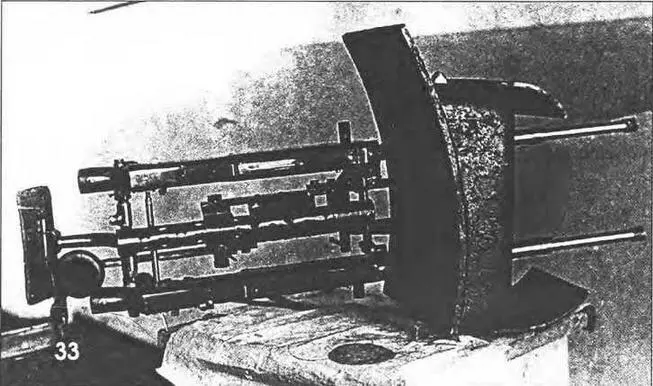

Спаренная пулеметная установка ДА-2, установленная в маску в мастерской и на машине.

Вид на силовую установку БТ2 при снятой крышке моторного отделения Силовая - фото 41

Вид на силовую установку БТ-2 при снятой крышке моторного отделения.

Силовая установка

Силовая установка танка состояла из двигателя и систем, обеспечивающих его работу: системы питания двигателя топливом, системы питания двигателя воздухом, системы смазки, системы охлаждения, системы зажигания и системы пуска.

Двигатель— авиационный, V-образный, 12— цилиндровый, 4-х тактный, карбюраторный, жидкостного охлаждения, марки «Либерти», с дополнением заводного механизма, воздушного вентилятора и маховика. Мощность при 1650 об/мин — 400 л.с.

Система питания двигателя топливом — принудительная от одного шестеренчатого насоса. В нее входили: два бензиновых бака, расположенных по бокам двигателя между стенками боковой брони, емкостью по 180 литров каждый; механический бензиновый насос шестеренчатого типа; редуктор для поддержания постоянного давления топлива в системе; манометр; бензопроводы из отожженной красной меди различного диаметра; поршневой воздушный насос дтя создания избыточного давления в правом бензобаке при запуске двигателя; 4 водяных подогревателя рабочей смеси; 2 двойных карбюратора «Зенит» модели Д-52 или И 5-52.

Система смазки — принудительная. Она состояла из: масляного бака емкостью 20 литров; масляного шестеренчатого насоса; двух фильтров, расположенных на двигателе и манометра, расположенного справа, в верхнем ряду щитка механика-водителя.

Система охлаждения — жидкостная, принудительная, емкостью около 90 литров. Она состояла из: 2 радиаторов сотового или трубчатого типа; центробежного насоса крыльчатого типа производительностью 550 л/мин.

В систему зажигания входили: аккумуляторная батарея марки 6СТА УШБ, положительный полюс которой был подключен к корпусу танка; динамо (генератор) Сцинтилла или Делько; регулятор напряжения с реле; амперметр-переключатель; два трансформатора-распределителя, выполняющих роль и индукционной катушки, и прерывателя-распределителя; вибратор; провода и свечи.

Трансмиссия

Все узлы и агрегаты трансмиссии располагались в кормовой части танка. К механизмам трансмиссии относились: главный фрикцион, коробка перемены передач, бортовые фрикционы и тормоза.

Главный фрикцион располагался на конце вала двигателя вместе с маховиком; на его втулке был расположен вентилятор. Плавный фрикцион сухого многодискового типа без ферродо. Основу главного фрикциона составляют три ведущих и четыре ведомых диска. Смазка шариковых подшипников производилась солидолом через каждые 50 часов работы.

Коробка перемены передач располагалась за главным сцеплением и соединялась с ним с помощью фланца, расположенного на ведущем валу коробки перемены передач. Коробка перемены передач трехходовая, четырехскоростная (4 скорости вперед и 1 назад). Доливку масла механик-водитель производил через каждые 30 часов работы, а его замену — через 100 часок.

Левый и правый бортовые фрикционы располагались в трансмиссионном отделении на концах главного вала КПП. Фрикционы сухого типа со стальными дисками.

Ленточные тормоза состояли из стальных лент, которые огибали наружные барабаны бортовых фрикционов. Ширина тормозной ленты — 160 мм, диаметр тормозного барабана — 393 мм, максимальный тормозной момент — 23300 кг/см.

Бортовые передачи — шестеренчатые, располагались симметрично по обеим сторонам корпуса в задней части трансмиссионного отделения. Передаточное отношение — 4,5. Смазка бордовой передачи производилась автолом Т через каждые 30 часов работы, а ее замена — нс реже чем через 100 часов.

Вращение ведущим колесам колесного хода передавалось от полуосей бортовых передач с помощью двух шестеренчатых редукторов, называемых гитарами; одновременно через картер гитары передавалась часть веса корпуса танка на заднее ведущее колесо колесного хода.

Литой опорный каток танка БТ2 Отделение управления БТ2 Установка - фото 42

Литой опорный каток танка БТ-2.

Отделение управления БТ2 Установка щитка контрольноизмерительных - фото 43

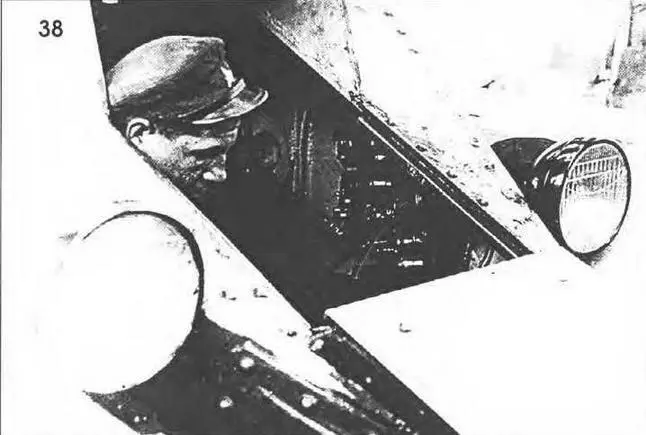

Отделение управления БТ-2.

Установка щитка контрольноизмерительных приборов Ходовая часть - фото 44

Установка щитка контрольно-измерительных приборов.

Ходовая часть

Особенностью танка БТ-2 являлась установка на нем комбинированного колесно-гусеничного движителя.

Гусеничный движитель располагался по обеим сторонам корпуса. Он состоял из: 2 стальных многозвенчатых открытых шарнирных цепей(гусениц) гребневого зацепления; 2 задних ведущих колес; 2 направляющих колес с механизмами натяжения гусеничных лент и опорных катков.

Каждая гусеница состояла из 23 штампованных плоских и 23 с выступами (гребнями) траков, соединявшихся между собой с помощью стальных цементированных пальцев, которые на концах имели отверстия для шплинтов. Каждый трак имел 13 проушин (7 с одной стороны и 6 с другой). Наружная поверхность трака гладкая, места соединения звеньев траков выступали и играли роль шпор. Плоские траки имели отверстия для крепления дополнительных шпор. Ширина трака — 260 мм, шаг — 225 мм, вес с гребнем около 10 кг, а без гребня около 6 кг. Ведущие колеса стальные, литые, с наружными резиновыми бандажами, двухдисковые, гребневого зацепления. Диски соединены между собой с помощью четырех пальцев, на осях которых симметрично расположены ролики, с помощью которых ведущие колеса за гребни траков вращали гусеницы. Диаметр ведущего колеса — 640 мм. Направляющие колеса стальные, литые, двухдисковые с наружными резиновыми бандажами, располагались в передней части танка на кронштейне передней трубы. Диаметр направляющего колеса — 550 мм. Механизм натяжения гусеничных лент эксцентрикового типа. Эксцентриситет коленчатой оси механизма натяжения составлял 80 мм. Опорные катки — двухдисковые с наружной амортизацией в виде резиновых бандажей. Диаметр опорного катка — 815 мм.
