И. Желтов - Танки БТ. часть 1. “Колесно-гусеничный танк БТ-2”.

Для движения по дорогам с твердым покрытием на танке использовался колесный движитель, который состоял из: 2 задних ведущих колес колесного хода; 2 передних управляемых колес и 4 средних опорных колес. При переходе с гусеничного движителя на колесный каждую гусеничную ленту разъединяли на четыре части, укладывали на надгусеничные полки и закрепляли ремнями в трех местах. В ступицы задних опорных катков устанавливав блокирующие кольца, соединявшие их с ведущим валом гитары, и руль на шток рулевой колонки. Время перехода с одного типа движителя на другой силами экипажа, как правило, не превышаю 30 минут.

Подвеска танка индивидуальная, пружинная («свечная»), обеспечивающая динамический ход опорного катка до 287 мм. Шесть вертикальных пружин располагались по бокам корпуса между наружным броневым листом и внутренней стенкой корпуса, а две пружины были расположены горизонтально внутри корпуса в боевом отделении. Вертикальные пружины были связаны через балансиры с задними и средними опорными катками, а горизонтальные — с передними управляемыми катками.

Обслуживание ходовой части было наиболее трудоемким, так как через каждые 10 часов работы или ежедневно необходимо было производить смазку всех бронзовых втулок (подшипников) солидолом, а через каждые 30 часов работы — всех шарикоподшипников.

Сварная, многогранная башня конструкции Дыренкова с установкой пушки ПС-3. Башня была единой для БТ-2 и Т-26. На представленном снимке она установлена на Т-26.

Приводы управления танком были механические. Поворот танка на гусеничном ходу осуществлялся с помощью двух рычагов управления, расположенных в отделении управления справа и слева от сиденья механика-водителя. Для обеспечения поворотов танка на колесном ходу устанавливайся деревянный штурвал, воздействующий через передаточный механизм на передние опорные катки. Для плавного торможения и удержания танка на уклоне применялся ножной тормоз со стопором. Педаль тормоза располагалась с правой стороны рулевого управления и могла стопориться щеколдой (храповиком). Управление коробкой перемены передач осуществлялось с помощью кулисного механизма, установленного с правой стороны сиденья механика-водителя. С левой стороны рулевого механизма располагалась педаль управления главным фрикционом. Педаль подачи топлива располагалась правее педали тормоза на одном валике с ней. Установка раннего или позднего зажигания осуществлялась посредством зубчатого сектора с рычажком, расположенного правее кулисного механизма. Средств внешней связи танк не имел. Внутренняя связь осуществлялась с помощью световой сигнализации.

Все приборы электрооборудования танка были фирмы Сцинтилла. Систему электрооборудования составляли: источники электрической энергии: аккумуляторная батарея и динамо. Потребители электрической энергии: 2 стартера «МАЧ» мощностью по 1,3 л.с. каждый; передние фонари двойного света; задний сигнальный фонарь; гудок (сигнал) вибраторного типа; лампочка освещения щитка механика-водителя; переносная лампочка; две лампочки освещения боевого отделения. Вспомогательные приборы: центральный переключатель Сцинтилла, установлен на щитке механика-водителя; две штепсельные розетки; контрольная лампочка центрального переключателя; бронированные провода.

Вся проводка была выполнена по однопроводной схеме — минусом являлся корпус танка.

Контрольный осмотр танка перед выездом включал в себя: проверку состояния узлов ходовой части (наличие и надежность стопорения болтов, гаек, тяг и т.п.); осмотр двигателя и систем, обеспечивающих его работу, сначала визуально, а после запуска — на слух; проверку приводов и приборов управления, наличие, состояние и крепление ЗИП. Одновременно с осмотром танка механик-водитель был обязан проверить его заправку и смазку.

Ежедневное техническое обслуживание заключалось в: очистке танка от пыли и грязи; протирке агрегатов силовой установки и трансмиссии ветошью, слегка смоченной в керосине; обязательной промывке бензиновых фильтров; дозаправке машины ГСМ; сливе воды из радиаторов при отрицательной температуре окружающего воздуха (с 15 сентября по 15 апреля обязательно).

Периодический уход за танком подразделялся на обслуживание через 30, 50, 100 и 200 часов работы, а также выполнялись работы по особым указаниям и по мере надобности.

Через 30 часов работы, как правило, регулировалось натяжение: гусеничных лент, тяг тормозов, бортовых и главного фрикционов, тяг механизма переключения передач, рулевых тяг Проверялась работоспособность рессорной подвески. Производилась смазка всех подшипниковых узлов ходовой части. Промывался масляный фильтр и производилась замена масла в системе смазки двигателя. Осматривалось состояние крепления двигателя к станине.

После 50 часов работы промываюсь керосином и заново смазывались подшипники управляемых колес. Проверялась компрессия во всех цилиндрах и осуществлялась регулировка зазоров клапанов двигателя. Производилась смазка узлов и агрегатов трансмиссии.

После 100 часов работы, как правило, производилась замена масла в коробке перемены передач и шестеренчатых гитарах, промывалась и продувалась система питания двигателя топливом.

После 200 часов работы для удаления накипи промывалась система охлаждения, а также смазывались все шарнирные соединения механизмов управления.

По особым указаниям осматривались поплавковая камера и ось дроссельной заслонки карбюратора и производилась смазка шариковой опоры башни. По мере надобности подтягивались или заменялись сальники, проверялось состояние изоляции проводов и т.п.

Испытание пушки ПС-3 стрельбой. 25 марта 1932 г.

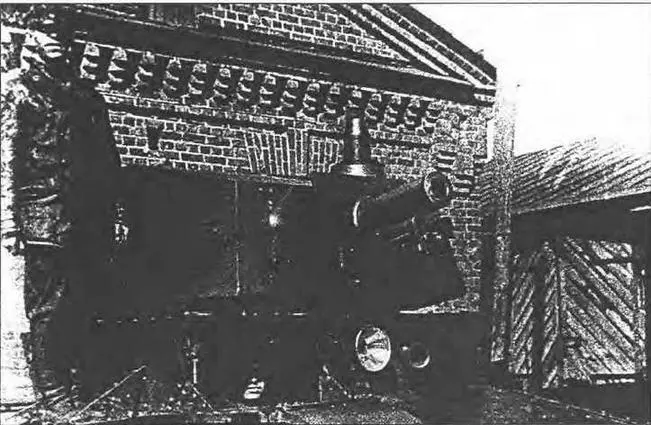

БТ-2 с башней конструкции Дыренкова.

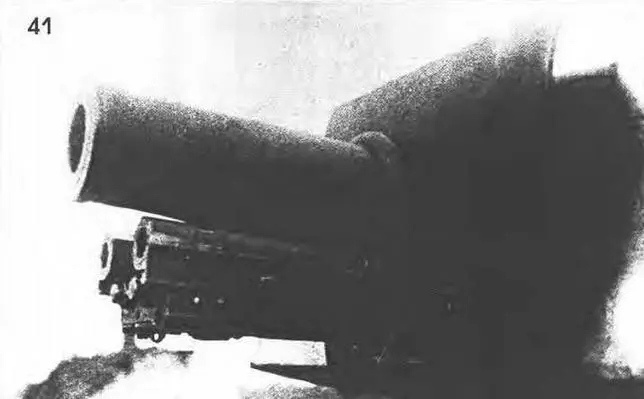

Общий вид 76,2-мм пушки ПС-3, установленной в опытной башне конструкции Дыренкова.

Параллельно с освоением серийного производства быстроходного танка, начиная с первых дней, на ХПЗ по заданиям УММ РККА постоянно велись работы по его модернизации.

Так, в начале декабря 1930 года, практически через пол года с момента подписания договора о приобретении танка «Кристи» M.1940, танковым отделом ХПЗ под руководством М.Н.Тоскина были представлены проекты по модернизации закупленных машин, направленные на создание варианта утяжеленного танка боевой массой 12-12,5 т, вооруженного одной 37-мм или 45-мм пушкой и двумя пулеметами ДТ (один пулемет устанавливался в лобовом листе рядом с механиком-водителем) с боекомплектом 100 выстрелов и 60 пулеметных дисков. В качестве силовой установки предполагалось использовать двенадцатицилиндровый карбюраторный двигатель М-17 мощностью 680 л.с. Броневую защиту планировалось выполнить из 13-, 10- и 6-мм броневых листов. В ходовой части использовалась пятикатковая схема (на борт) с двумя ведущими и двумя управляемыми (передними) колесами колесного хода. Максимальная скорость танка на колесном ходу согласно расчетам составляла 74 км/ч, на гусеничном — 53 км/ч. Экипаж танка должен был состоять из 4 человек.
