С. Сулига - Японские тяжелые крейсера.Том 1: История создания, описание конструкции, предвоенные модернизации.

Артиллерия ГК.Поскольку крейсера этого типа сразу получили 20-см/50 орудия типа 3 года №2, на них в рамках вышедшей 16 августа 1940 года “Четвертой стадии спешной подготовки к войне” {14}только обновили стволы. Модернизации подверглись лишь устройства УАО: старые вместе с 4,5-метровыми и 3,5-метровыми дальномерами сняли, наверху переделанной носовой надстройки установили главный директор типа 94 в башенке, а вспомогательный - за второй трубой. 6- метровый дальномер из башни №1 переместили в отдельную башенку за главным директором. В перестроенном визирном посту установили визиры типа 92, а в ЦАП - вычислительное устройство типа 92.

Зенитное вооружение.Хотя и планировалось заменить 12-см орудия спаренными 12,7-см типа 89, нехватка последних помешала сделать это в планируемые сроки. “Такао” получил новые зенитки в марте, “Атаго” - в апреле 1942 года на верфи Йокосуки вместе с необходимыми переделками погребов и подъёмников. Также из-за нехватки новых зенитных директоров типа 94 пришлось оставить на этих крейсерах более старые типа 91, но их сместили к носу, а два зенитных 4,5-метровых дальномера типа 91 установили на компасный мостик. Легкое зенитное вооружение заменили на ставшие стандартными четыре 25- мм спарки типа 96 по бокам дымовых труб с директорами типа 95 в башенках между ними. Стоящие в носовой части надстройки два спаренных 13-мм автомата типа 93 осенью 1941 года заменили двумя спаренными 25-мм типа 96.

Торпедное вооружение.Двухтрубные ТА типа 89 и их системы быстрой перегрузки заменили четырьмя 4-трубными типа 92 без щитов модели 1 модиф. 1 (бортовой залп 8 торпед). С 1940 года крейсера несли по 24 торпеды типа 93:16 в аппаратах и 8 в защищенных 25 мм стали Дюколь рундуках по ДП. Запасные торпеды перемещали, как и прежде, с помощью системы подвесных рельсов, но система перегрузки, размещенная за носовыми ТА, стала новой. Компрессоры для кислорода расположили в отсеке управления. Прежние приборы УТС заменили двумя визирами типа 93 и двумя директорами типа 93, установленными на носовой надстройке: в визирном посту и на уровне компасного мостика. На топе новой треногой фок- мачты, заменившей 4-опорную, оборудовали пост УТС с директором типа 97. Из этого поста можно было управлять торпедной стрельбой на большие дистанции (свыше 30 км). Для подсчета гироугла торпед в ЦАП под носовой надстройкой поставили вычислительный прибор типа 93.

Авиационное оборудование.Для улучшения обслуживания и запуска самолетов ангар и другие надстройки вокруг основания грот-мачты сняли, зенитную палубу (шельтердек) продлили в корму до барбета башни №4. Саму грот-мачту заменили более тяжелой с мощным грузовым краном и сдвинули её на 25 м дальше в корму. Перед мачтой соорудили систему рельс для перемещения самолетов, идентичную той, что установили на крейсерах типа “Миоко” во время их 2-й модернизации. Катапульты модели 3 заменили более мощными типа Куре №2 модели 5, которые сдвинули на 10 м к носу от прежнего места. Состав авиагруппы предполагался из одного 3-местного и двух 2-местных ГСМ типа 0, но до ноября 1941 года эти крейсера несли по одному ГСМ типа 94 и по два-три типа 95. Затем ГСМ типа 94 заменили на штатный типа 0, но 2-местные корректировщики типа 0 корабли получили только в 1942 году. Запас бомб и устройства для их хранения и подачи стали такими же как на типе “Миоко”.

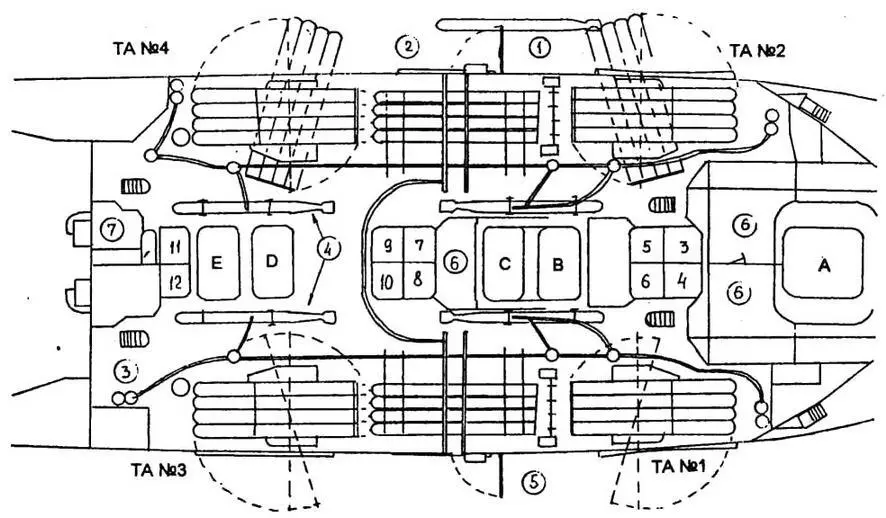

А... Е - дымоходы от котлов 1-4, 5 и 6, 7 и 8, 9 и 10, 11 и 12 соответственно; воздухозаборники вентиляторов форсированной тяги обозначены 3...12 для соответствующих котлов; 1 - торпеда, подвешенная на кране; 2 - порт для погрузки торпед; 3 - система подвесных рельсов для перемещения торпед по кораблю; 4 - запасные торпеды (одна над другой); 5 - система быстрой перезарядки торпед; 6 - мастерская; 7 - склад авиационных принадлежностей

Прожекторы и дальномеры. Четыре 110-см прожектора типа 92 остались почти на прежних местах, только кормовые установили на решетчатых вышках вместо отдельных башенок. Из 6-метровых дальномеров два остались в башнях №2 и №4, а третий из башни №1 перенесли на самый верх носовой надстройки. Кроме двух штурманских 1,5-метровых и двух зенитных 4,5-метровых типа 91 на мостике остальные дальномеры сняли.

Котлы.На них для уменьшения расхода топлива заменили только форсунки.

Турбины.“Индукционные” турбины кормовых агрегатов сняли и на крейсерских ходах пар из ТКХ поступал прямо на кормовые ТВД, так что мощность передавалась на все 4 вала. Выходная мощность и скорость. Оба крейсера прошли испытания у Татейямы: “Такао”, имея 14989 т водоизмещения, 14 июля 1939 года достиг 34,25 уз. при мощности 133100 л.с. и 309,5 об./мин.. а “Атаго”, имея 14838 т, 25 августа развил 34,12 уз. при 133000 л.с.

Дальность плавания.За счет переделки некоторых топливных цистерн в отсеки системы контрзатопления запас топлива уменьшился примерно на 480 т, но 153 т удалось разместить в новых булях и в итоге он составил 2318 т вместо 2645 т. Благодаря новым форсунках и другой организации подачи пара на крейсерском ходу ожидалась дальность 8500 миль на 14 узлах. Фактические данные имеются лишь для “Такао”: всего 5049 миль, но зато на 18 узлах.

1) Для уменьшения “верхнего веса” верхнюю часть носовой надстройки переделали, 4-опорную фок-мачту заменили треногой с гониометром и его постом, расположенными как на типе “Миоко”.

2) К 1939 году экипаж увеличился до 835 человек (55 офицеров), к началу войны - до 900-920 человек. Наличие штаба эскадры добавляло еще 50 человек. Каюты старших офицеров перестроили и увеличили их число до 18; также улучшили условия для младших офицеров.

3) Значительно улучшили устройства связи: носовая радиорубка (приемная) и центральный пост связи на нижней палубе мостика расширили, кормовую радиорубку (передаточную) перенесли на шельтердек к барбету 4-й башни, а рядом оборудовали рубку составления радиограмм. Антенный рей грот-мачты располагался в 32,4 м над ВЛ. По примеру крейсеров типа “Могами” в нижней части носовой надстройки оборудовали аварийный пост управления кораблем.

4) Крейсера получили новую систему контрзатопления и осушения со своим постом управления, впервые появившемся на крейсерах типа “Тоне” по примеру модернизированных линкоров. Часть поперечных носовых и кормовых топливных цистерн переделали в водонепроницаемые отсеки, затоплением которых можно было исправлять дифферент. А для исправления крена использовались отсеки в новых булях. Повышена мощность водоотливных и топливных насосов.
