С. Сулига - Японские тяжелые крейсера.Том 1: История создания, описание конструкции, предвоенные модернизации.

** при проектной осадке 5,5 м

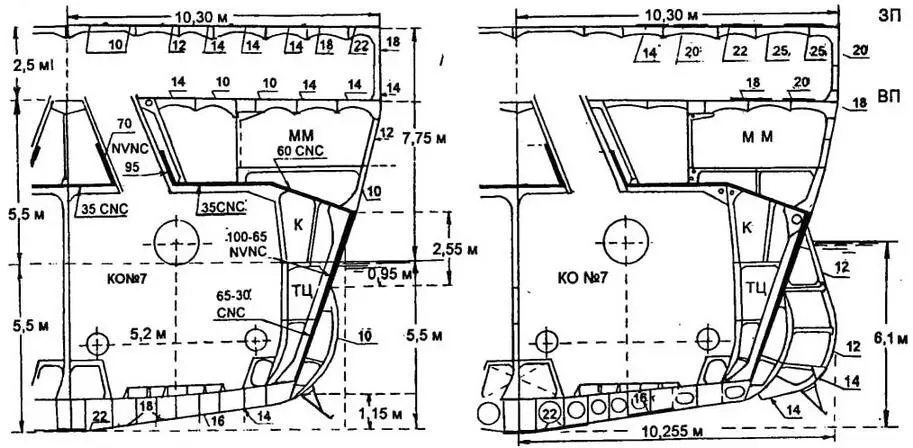

слева - после достройки в 1935 году;

справа - после второй модернизации 1937 года

ММ - механическая мастерская, К - коридор для кабелей, ТЦ - топливная цистерна; толщины плит брони и набора в мм

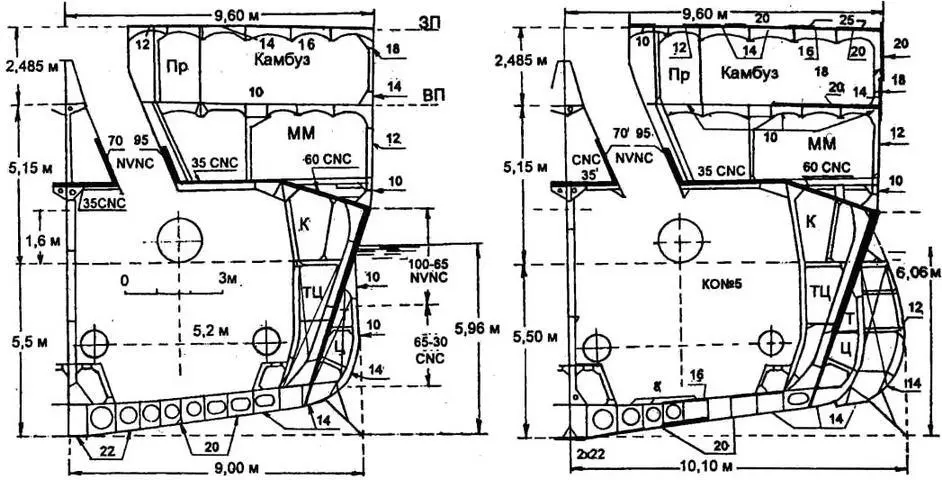

слева - после достройки в 1935 году;

справа - после второй модернизации 1937 года

ММ - механическая мастерская, Пр - проход, К - коридор для кабелей, ТЦ - топливная цистерна. Толщины плит брони CNC и NVNC и элементов набора из стали D даны в мм

Другие данные по корпусу были одинаковыдля всей четверки: килеватость 1,15 м, погибь бимса по ВП 0,25 м, шпация теоретических шпангоутов 9,85 м, шаг теоретических ватерлиний 1,10 м. Крейсера имели скуловые кили длиной 60,48 м и шириной 1,3 м.

Сначала планировалось установить на эти крейсера новые двойные реактивные рули. Ожидалось, что благодаря их форме и расположению точно в струе внутренних гребных валов, на крейсерских ходах удастся уменьшить диаметр циркуляции - за счет реакции струи на рули в направлении, противоположном по отношению к повороту носа корабля. Такие рули установили на “Могами”, но во время его испытаний в марте 1935 года никакого существенного уменьшения диаметра циркуляции не наблюдалось. Зато поворот на большой скорости вызывал сильную вибрацию корпуса. В результате все остальные крейсера достроили с балансирными рулями регулярного типа общей площадью 19,94 м 2, а на “Могами” регулярные рули поставили в июле 1935 года.

Для проекта “С-37” в целом были приняты обводы, разработанные Ю.Хирагой для 7100-тонных крейсеров и примененные в проектах “Миоко” и “Такао”.

Корабли имели непрерывную верхнюю палубу с изгибом кромки по длине; высота борта в носу при осадке 5,5 м составляла 7,65 м, в корме 4,65 м, а между шп.43 и шп.202 - 5,5 м (на второй паре после модернизации 1934 года 5,15 м). Распределение броневых плит пояса и средней палубы увеличивало прочность корпуса в продольном направлении.

Но, по сравнению с проектами “Миоко” и “Такао”, структура корпуса была легче, с широким применением электросварки. На крейсерах типа “Такао” толщина плит платформы под КО и МО на уровне 6-й ватерлинии составляла 5,6-7,5 мм, а шпангоуты (z-образные профили толщиной 5,6 м) между 8-й ватерлинией и средней палубой на каждые 3-4 шпации подкреплялись дополнительными (полукруглый профиль толщиной 7,5 мм). В проекте “С-37” толщина плит платформы под уровнем 5-й ватерлинии была 5,5-7,0 мм, профили шпангоутов имели толщину 8 мм (снизу до средней палубы), но дополнительных шпангоутов не было. Настил платформы и ветви Шпангоутов напрямую приваривались к листам обшивки. Во всех сварных соединениях {16}использовалась сталь Дюколь, но для уменьшения искривления готовые сварные блоки корпуса соединялись друг с другом с помощью толстых обручей и заклепок. Частично это помогло, но во время испытаний “Могами” и во время осенних маневров 4-го Флота сварные швы обшивки во многих местах разрушились.

После пересмотра политики широкого применения сварки в январе 1936 года и во время модернизации 1936- 37 годов для улучшения продольной прочности и уменьшения искривления корпусов сделали следующее:

1) вернулись к клепанным соединения в обшивке средней части корпуса с заменой листов обшивки из стали Дюколь на сталь MS в оставшихся сварных соединениях в оконечностях;

2) приклепали второй слой из плит стали Дюколь на средней части корпуса:

- на обшивку днища толщиной 19-22 мм по обеим сторонам от киля - по 2 плиты шириной 1 м и толщиной 22 мм и по одной толщиной 16 мм на уровне 3-й ватерлинии;

- к 18-мм обшивке борта между верхней и зенитной (шельтердеком) палубами - по 2 плиты шириной 1,75 м и толщиной 20 мм (верхняя) и 18 мм (нижняя);

- по 12-22-мм зенитной палубе настелили по 5 плит шириной 1 м и толщиной 14-25 мм (на “Судзуя” и “Кумано” ширина дополнительных плит была другой, а толщина 10- 25 мм);

- по верхней палубе - 2 плиты толщиной 18 и 20 мм.

Все это позволило повысить продольную прочность корпуса до новых стандартов по изгибающим напряжениям, принятым после “Инцидента с 4-м Флотом”.

После модернизации 1.04.1936-1502.1937 года на верфи флота в Куре распределение весов на “Могами” изменилось, что вместе с некоторым увеличением веса вооружения и уменьшением запаса топлива подняло водоизмещение с 67% запасов равным 14100 т.
