М. Барятинский - Крейсерский танк «Кромвель»

Для командиров танковых разведывательных полков предназначались танки Cromwell Control. На этих машинах было сохранено все вооружение, но они оборудовались двумя радиостанциями № 19 и одной № 38, которые позволяли поддерживать связь в дивизионной радиосети.

Для использования в качестве радиостанций в танковых полках предназначались машины Cromwell Rear Link (линейный танк с радиостанциями № 19 или № 38), а в качестве машин передовых артиллерийских наблюдателей — Cromwell OR.

Следующей группой специальных машин, созданных на базе «Кромвеля», стали инженерные танки и БРЭМ.

В последнем случае использовались машины Cromwell ARV. После демонтажа башни танки оснащались лебедкой и кран-стрелой грузоподъемностью 3 т. Все танковые эскадроны, укомплектованные «Кромвелями», имели по одной такой машине. Несколько танков в экспериментальном порядке были оснащены канадскими Катковыми минными тралами CIRD. Эти машины получили обозначение Cromwell CIRD.

Крейсерский танк Cromwell VII

Танк-тральщик Cromwell CIRD

Линейные танки, имевшие устройство для выкашивания проходов в живых изгородях, окружавших поля в Нормандии, назывались Cromwell Prong. Оригинальную конструкцию, прозванную солдатами «носорогом», предложил американский сержант Кулин из 102-го разведывательного батальона 2-й американской танковой дивизии. Испытания ее проходили в Англии на Centaur III. Всего было выпущено 500 комплектов такого оборудования. По окончании боев в Нормандии устройства с танков демонтировали.

В стадии прототипов остался огнеметный Cromwell Crocodile, а также Cromwell CDL — танк, оборудованный двумя мощными прожекторами, служащими для ослепления противника.

Крейсерский танк Cromwell имел классическую компоновку с кормовым расположением моторно-трансмиссионного отделения.

КОРПУСтанка состоял из трех отделений: управления, боевого и моторно-трансмиссионного. В первом справа находилось место механика-водителя танка, слева — пулеметчика (он же — помощник механика-водителя). В лобовом листе подбашенной коробки располагался круглый люк для наблюдения за местностью. В крышке люка имелась смотровая щель со стеклоблоком и броневой заслонкой. В крыше отделения управления устанавливались два вращающихся прибора наблюдения Mk IV и перископический прицел для стрельбы из пулемета, позже также замененный на прибор Mk IV.

Корпус собирался из катаных броневых листов на каркасе с помощью заклепок и болтов, а в танках позднего выпуска — с частичным использованием сварки. И только корпуса модификаций Cromwell Vw и VIIw были полностью сварными.

Существовало несколько вариантов корпусов, отличавшихся друг от друга рядом элементов:

А — первый вариант с люками механика-водителя и пулеметчика в крыше отделения управления;

В — корпус без одного левого бортового ящика для амуниции, но с крышкой люка пулеметчика, открывавшейся вбок и вперед; усовершенствованная бронировка над люком воздухопритока к двигателю;

С — новая форма бронировки над люком воздухопритока к двигателю, уменьшение толщины бронелистов крыши МТО и измененная форма крыльев;

D — двухстворчатая «косая» крышка люка механика-водителя и новая конструкция крыши МТО;

F — ликвидирован правый передний ящик для амуниции, крышка люка механика-водителя открывается вбок и вперед.

Рабочее место механика-водителя:

1 — створка крышки посадочного люка механика-водителя; 2,4 — перископические приборы наблюдения; 3 — стеклоблок в крышке смотрового люка; 5 — панель приборов; 6 — рычаг управления дроссельной заслонкой; 7 — кнопка регулирования воздушной заслонки, 8 — рычаг управления воздушной заслонкой; 9 — рычаг стартера; 10,19 — рычаги управления; 11 — педаль акселератора; 12 — цилиндр сервомеханизма тормозов; 13 — педаль тормоза; 14 — сиденье механика-водителя; 15 — механизм управления левой гусеницей; 16 — механизм управления правой гусеницей; 17 — сервомеханизм управления главным фрикционом; 18 — педаль главного тормоза; 20 — рычаг коробки передач; 21 — компас; 22 — контрольная лампа стояночного тормоза; 23 — рукоятка открывания крышки смотрового люка

В кормовой части танка располагалось моторно-трансмиссионное отделение. Здесь находились двигатель, главный фрикцион, агрегаты трансмиссии, два топливных и два масляных бака, два радиатора и два вентилятора. Люки воздухопритока к двигателю имелись на бортах и на крыше МТО. Люк воздуховыхода, закрытый металлической сеткой, размещался в кормовой части крыши. Танк Cromwell мог преодолевать вброд водные препятствия, при этом автоматически закрывался клапан удаления выхлопных газов. Моторно-трансмиссионное отделение изолировалось от боевого 8-мм броневой перегородкой, одновременно выполнявшей функции противопожарной. Аналогичная перегородка устанавливалась между боевым отделением и отделением управления.

БАШНЯимела смешанную конструкцию. Она состояла из внутренней сварной коробки и наружного слоя брони, крепившегося к ней с помощью болтов. У модификаций Cromwell VII и VIII наружный слой приваривался.

В башне находились рабочие места трех членов экипажа: справа — заряжающего (он выполнял также обязанности радиста и обслуживал радиостанцию № 19, установленную в нише башни), слева — наводчика, а за ним — командира танка. Сиденье последнего было установлено на такой высоте, что позволяло вести наблюдение за местностью при открытом люке. В боевой обстановке и при закрытом люке сиденье откидывалось, и командир должен был выполнять свои обязанности, стоя на полу боевого отделения. В этом положении откинутая подушка сиденья служила ему опорой для спины. Над местом командира размещалась командирская башенка, вращение которой осуществлялось вручную, с помощью двух рукояток. В башенке имелся круглый люк, закрывавшийся двухстворчатой крышкой. На танках ранних выпусков командирская башенка оборудовалась двумя приборами наблюдения Mk IV. Начиная с модификации Cromwell VII стали устанавливать новую командирскую башенку All-Round Vision Cupola Mark II с восемью перископами. Причем три передних были расположены близко друг к другу и под такими углами, что позволяли осуществлять практически беспрерывный обзор значительного участка местности перед танком.

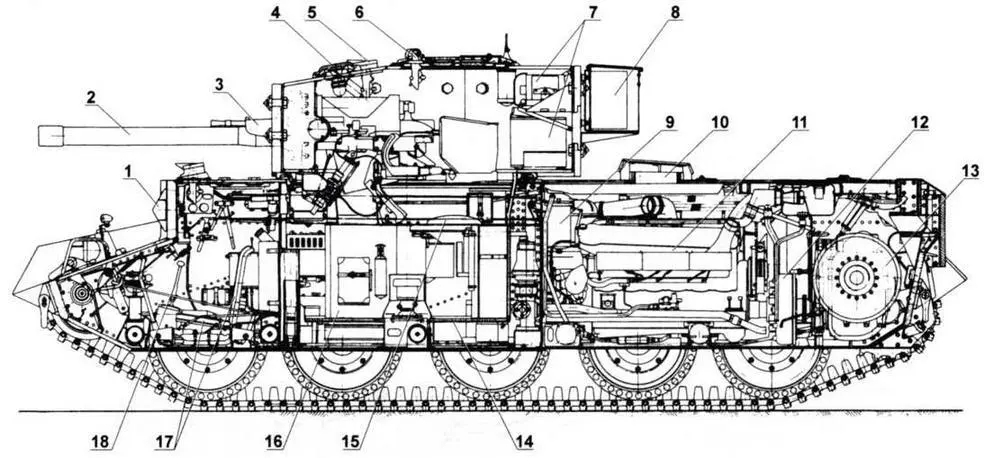

Компоновка танка Cromwell I:
