В. Кофман - Принцы Кригсмарине. Тяжелые крейсера Третьего рейха

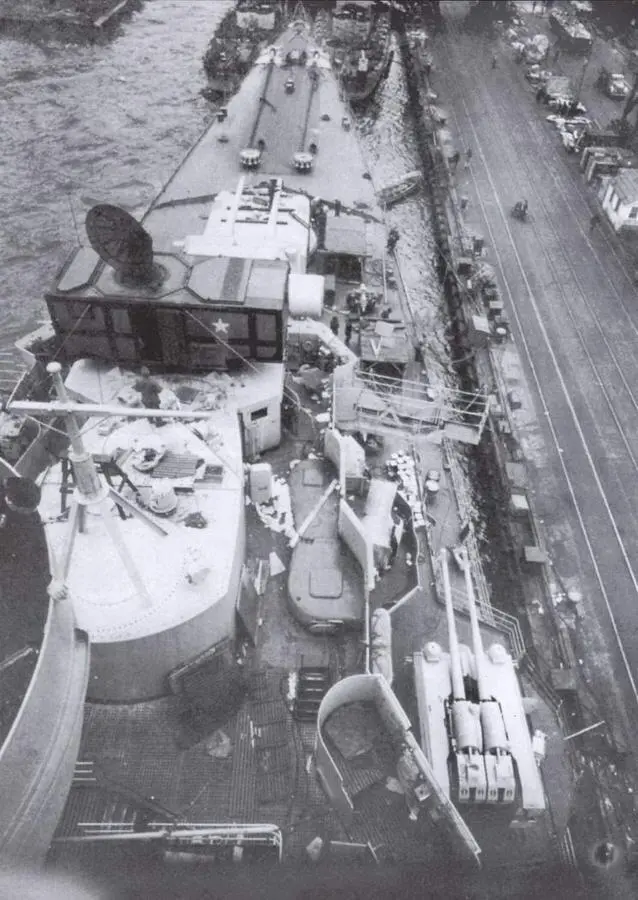

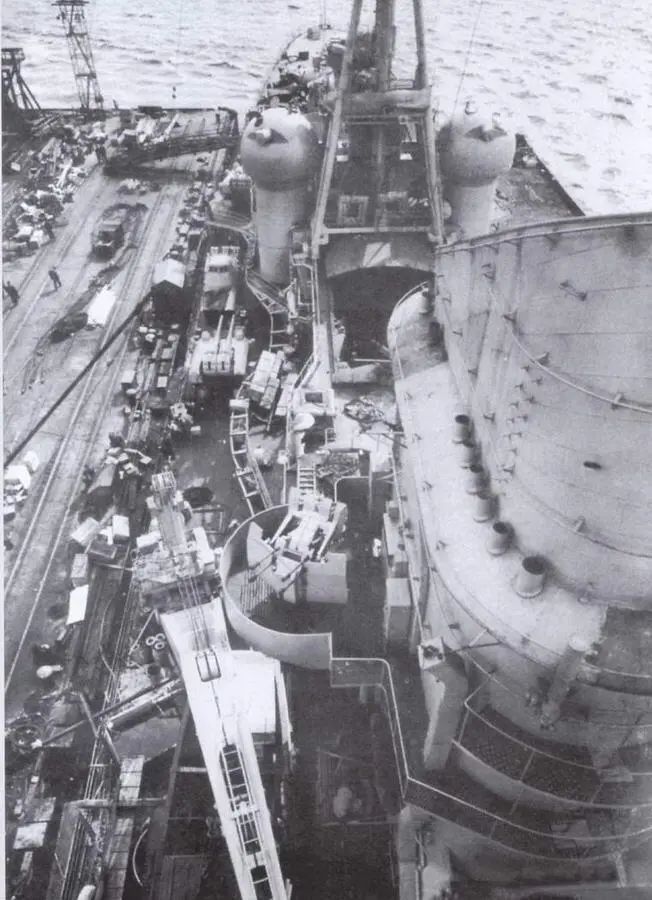

Вид с фок-мачты «Принца Ойгена» в нос и в корму, февраль 1946 г.

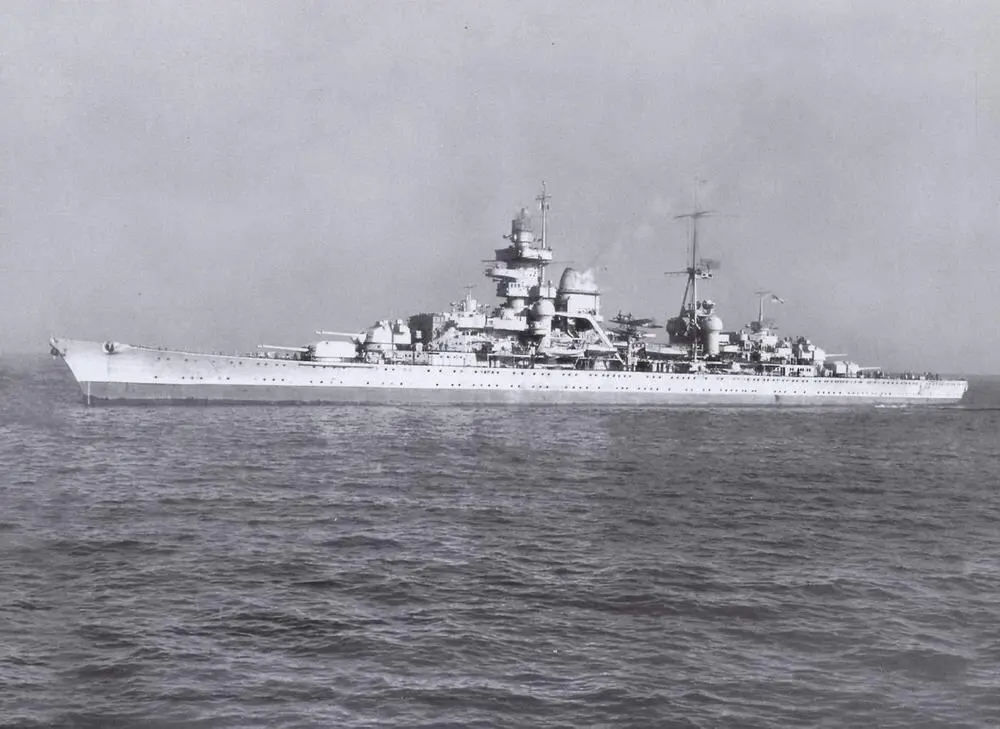

«Принц Ойген» после капитуляции Германии

Диаметр трехлопастных гребных винтов на головном корабле — «Хиппере» составлял первоначально 4,32 м, однако в ходе испытаний их заменили на винты несколько меньшего диаметра (4,1 м), которые использовались уже сразу на последующих единицах.

Надо сказать, что одну из поставленных задач конструкторам удалось решить. Протяженность механической установки оказалась относительно небольшой. Турбинные отсеки имели длину 12,5 и 13 м, а все котельные отделения — 32,3 м. Полезные площади составляли соответственно 300 и 450 кв.м. Небольшим оказался и вес — 18,5 кг на л.с. при проектной мощности.

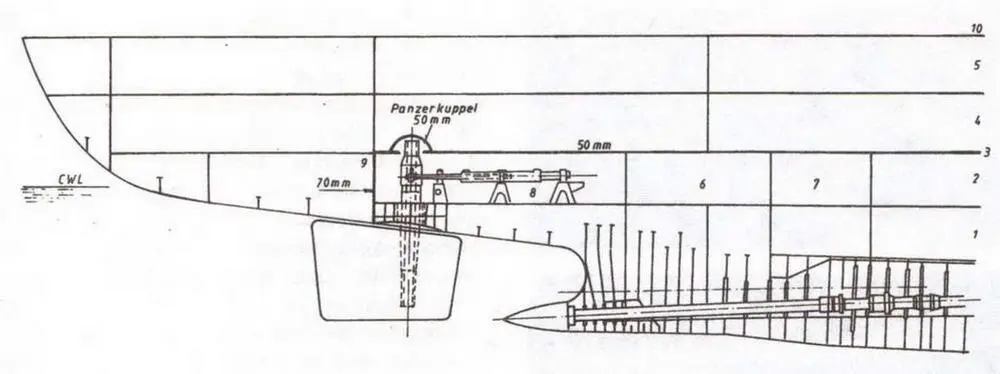

Конструкция рулевого устройства и дейдвуда центрального вала крейсера «Адмирал Хиппер»

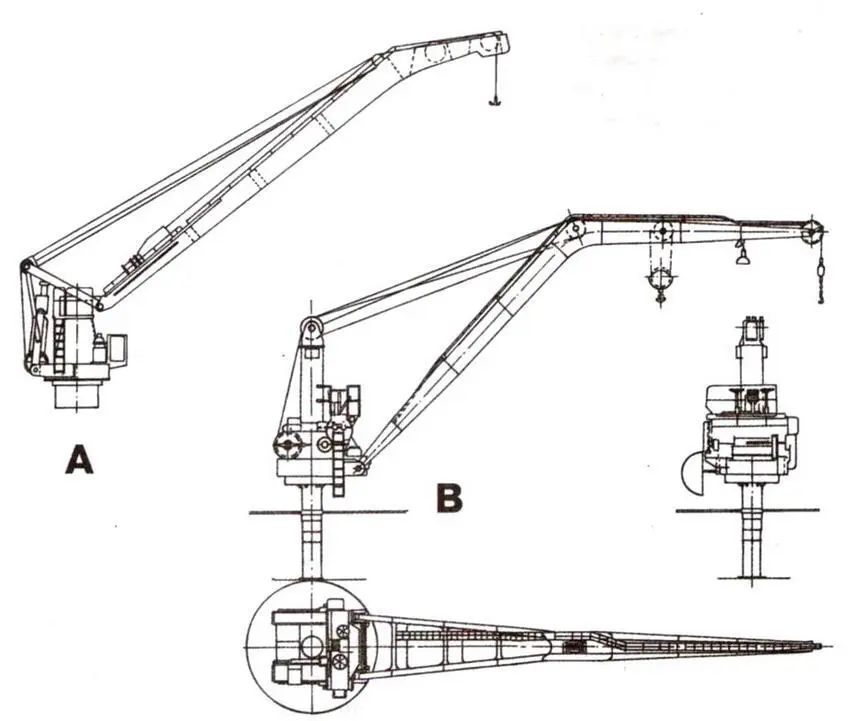

Краны для гидросамолетов и шлюпок:

А — крейсеров «Адмирал Хиппер» и «Блюхер»;

В — крейсера «Принц Ойген»

Большое число сервомеханизмов башен, гироскопов, приборов управления огнем и других электромоторов на столь совершенном в этом отношении корабле требовало значительной мощности корабельных электростанций. Для выработки электроэнергии служили шесть турбогенераторов (4 по 460 кВт и 2 по 230 кВт) (на первой паре; начиная с «Ойгена», устанавливался только один 230- киловаттный генератор). При выходе из строя основной энергетики могли использоваться 4 резервных дизель-генератора мощностью по 150 кВт. (На последней паре, «Зейдлице» и «Лютцове», один из них имел повышенную мощность 350 кВт.) Общая мощность электроустановки (включая 150-киловаттные генераторы постоянного тока) составляла 2900 кВт на «Хиппере» и «Блюхере», 2870 на «Ойгене» и 3100 кВт на недостроенных единицах. Генераторы были тщательно разнесены по изолированным помещениям, и, в общем, их живучесть можно оценить весьма высоко, за исключением того, что мощность аварийных дизель-генераторов, не зависевших от паровых котлов, являлась явно недостаточной для нормального обслуживания всех систем корабля. Впрочем, подобным недостатком страдали практически все крейсера, а также немалое число современных линкоров.

Рулевые устройства включали единственный руль с винтовой передачей усилия. Такая система позволяла уменьшить объемы помещений рулевых механизмов в корме и размеры самих механизмов, но все же головка баллера руля выступала над броневой палубой и прикрывалась специальным куполом из той же 50-мм стали. Все рулевые механизмы весили почти 28 т, из которых львиная доля — 17,6 т — приходилось на собственно руль.

Управление рулем осуществлялось посредством электрической системы передачи сигнала из рубки. Полная перекладка руля с борта на борт осуществлялась за 15 с, максимальный угол отклонения пера составлял 40 градусов. При выходе из строя электросистемы управление рулем могло осуществляться вручную, хотя процесс этот являлся непростым: так, при очень небольшой скорости 10 узлов руль удавалось повернуть не более чем на 15°. Тем не менее, для соблюдения максимальной надежности в бою, по тревоге в военное время и при проходе мелких мест и в мирное время электрическая и ручная системы управления находились в «равноправной» постоянной готовности.

Навигационное обеспечение осуществлялось двумя главными гирокомпасами, имевшими свыше 30 репетиров в разных помещениях крейсера.

Для производства пресной воды имелись 3 независимых опреснителя производительностью по 100 куб. м в день, соединенных в единый контур вместе с холодильной установкой. Тем не менее, этого значительного количества едва хватало для питья, приготовления пищи и помывки очень большого экипажа корабля, а также пополнения питательной воды для котлов.

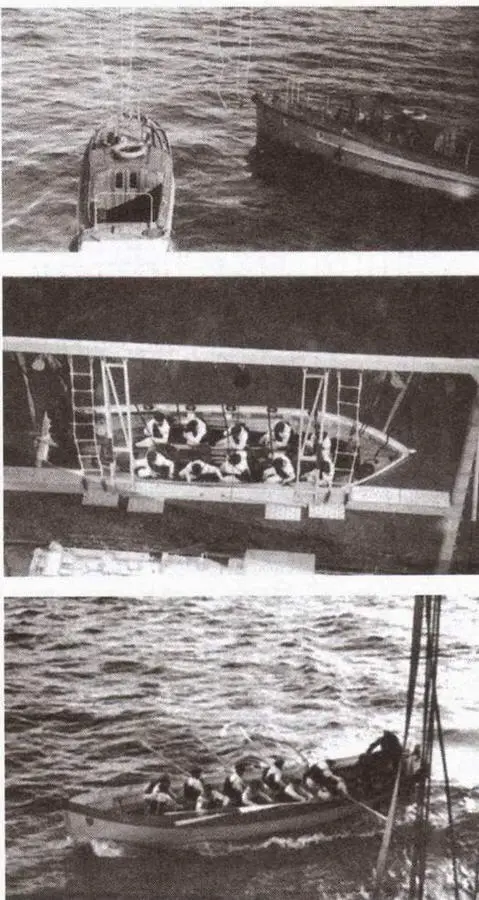

Катера и шлюпки крейсера «Блюхер»

В германском флоте всегда придавали большое значение системам откачки воды и пожаротушения; не стали исключением и тяжелые крейсера. Помимо 10 электронасосов мощностью по 540 т/ч, расположенных в отсеках с I по VII, X и XI, имелись дополнительные насосы для откачки фильтрационной воды в отсеке VI, а также многочисленные малые помпы. Дивизион борьбы для живучесть имел в своем распоряжении 3 переносных помпы производительностью 60 т/ч и многочисленные огнетушители разного принципа действия: углекислотные, с пенообразователями и паровые.

Как и большинство других крейсеров своего времени, «хипперы» имели параваны для снижения минной опасности. Кроме того, наиболее крупные их катера снабжались тральным оборудованием. Большое значение немцы придавали возможности постановки дымовых завес. В принципе, нефтяные корабли могли достаточно легко прикрыть «соседей» густым дымом из труб, подобрав режим неполного сгорания топлива. Однако на германских крейсерах в самой корме устанавливалась и специальная дымообразующая аппаратура. Применяемая в ней хлорсульфоновая кислота позволяла быстро образовать густое и совершенно непрозрачное «облако». Аналогичные устройства, только меньшего размера, имелись на специальных плотиках, которые сбрасывались с борта в нужный момент. Дымообразующая аппаратура сохранялась на немецких кораблях даже после появления достаточно эффективных радаров.

Шлюпочное вооружение несколько менялось как от корабля к кораблю, так и в течение службы. В частности, «Принц Ойген» в начале карьеры нес 2 разъездные шлюпки, моторный катер, моторную шлюпку, два моторных яла, два катера и два ялика. Подъем и спуск осуществлялся главным образом парой специальных шлюпочных кранов, расположенных между трубой и грот-мачтой. Из числа построенных единиц краны на «Ойгене» были более мощными и длинными, чем на «Хиппере» и «Блюхере».

Корабли имели 3 якоря, все в носу, 2 в клюзах и один по диаметральной плоскости в развале форштевня. (Последний на службе не оправдал себя и был снят с «Ойгена» весной 1942 года).

Для подъема якорей служили 3 электрических шпиля (один из них располагался в корме и являлся резервным); в критических случаях постановку и снятие с якоря можно было осуществлять вручную.
