Сверху вниз корпус перекрывали 3 палубы (верхняя, батарейная и палуба твиндека, она же броневая) и 4 платформы.

В отсеках двух самых нижних платформ — трюма и двойного дна — в основном располагались нефтяные цистерны и емкости для смазочных материалов, а также помещения гирокомпаса и поста живучести. Следующая вверх нижняя платформа, служила для размещения жизненно важных объектов крейсера: снарядных погребов главного калибра (отсеки II и X), турбин (отсеки III и V), котлов (отсеки VI, VII и VIII), а также противопожарного оборудования, центр управления которым находился в специально выделенном отсеке X. Верхнюю платформу, имевшуюся только между шпангоутами 10 и 47 в корме (отсеки I и II) и между шпангоутами 130 и 167,5 в носу (отсеки IX и XI), почти полностью занимали зарядные погреба главного калибра. В носовых отсеках помещались также нижний центральный пост, радиорубка и электрощитовые. В отсеке VII находилось устройство, отличавшее германские тяжелые крейсера от всех остальных кораблей этого класса. Речь идет о пассивной системе стабилизации качки по типу цистерн Фрама. В двух цистернах, по одной с каждого борта, соединявшихся широкой трубой на уровне палубы трюма, имелось около 200 т жидкости (обычно воды), переливанием которой управляла специальная гидросистема. Такие стабилизаторы устанавливались на ряде немецких кораблей, но официальные сведения относительно их боевой ценности отсутствуют. (Косвенные данные позволяют оценить ее не слишком высоко.)

На следующей, броневой, палубе располагались практически все помещения для матросов, в том числе кубрики и столовые. Их площадь сильно ограничивалась дымоходами и барбетами башен главного калибра. Единственным «нежилым» помещением на этой палубе (официально — палубе твиндека) являлась запасная радиорубка. По стандартам других стран, особенно американским, помещения для команды на «хипперах» были слишком тесными и неудобными. Впрочем, такие замечания высказывались и в адрес японских крейсеров, да и у британцев и французов на большинстве кораблей проблемы размещения личного состава стояла весьма остро. Поэтому оценки победителей являются весьма и весьма пристрастными. Правда, у немцев имелись свои дополнительные проблемы с размещением людей. Во-первых, сам по себе экипаж был весьма многочисленным. Во-вторых, постоянное нахождение на кораблях сверхкомплектного персонала зачастую приводило к тому, что он был вынужден размещаться на боевых постах и во время отдыха.

Верхняя палуба имела значительное возвышение к форштевню. В большей части она выполнялась из броневой стали, а сверху покрывалась толстой обшивкой из тиковых брусьев (на полубаке — 8,5 см, в остальных частях — 5,5 см).

В соответствии с тактическими рекомендациями тяжелые крейсера получили башенноподобную многоуровневую переднюю надстройку, очень сильно напоминавшую аналогичные «сооружения» на строившихся германских линкорах (типов «Шарнхорст» и «Бисмарк»). В совокупности с одинаковой формой корпуса и единственной массивной дымовой трубой «хипперы» имели очень похожий внешний вид и удачно «маскировались» под более мощные боевые единицы, что по мнению Редера и других адмиралов Кригсмарине могло сбить с толку противника. И действительно, в начальные моменты боя в Датском проливе 24 мая 1941 года английские наблюдатели на «Худе» спутали «Ойгена» с «Бисмарком»; адмирал Холланд приказал сосредоточить огонь на головном крейсере, что в той или иной степени сказалось на трагическом для него исходе сражения.

В нижней надстройке, простиравшейся от 1-го до 4-го барбета, львиная доля пространства приходилась на все те же дымоходы, а также ангары и вспомогательные помещения для авиаоборудования. Оставались две зоны: спереди, где находился медицинский блок, и сзади, где шли каюты командного состава. Еще далее в корму, сразу за барбетом кормовой возвышенной башни, помешалась обширная кают-компания, где одновременно могли обедать до 60 офицеров. Медчасть крейсера имела хорошее оборудование и включала специальные помещения для операционной и рентгеновского кабинета.

Второй уровень надстройки в корме целиком выделялся «святая святых» — блоку помещений командира корабля. Там имелись кабинет, спальня и ванная, практически идентичные адмиральским помещениям, расположенным в той же надстройке по правому борту. В блок адмиральских помещений кроме того входила еще и большая приемная, использовавшаяся в качестве зала для важных совещаний. Аналогичный уровень носовой надстройки использовался для кают командного состава корабля. В этом отношении немцы отступили от многовековой морской традиции, в соответствии с которой весь командный состав сосредотачивался в корме. (Для этого на «хипперах» просто не было места.)

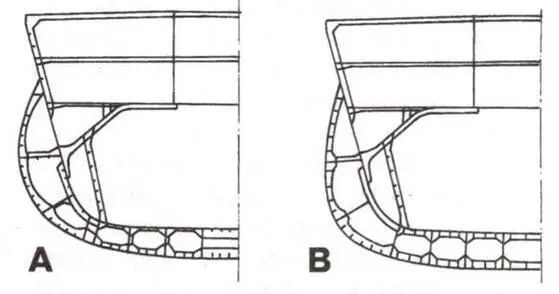

Конструктивные схемы мидель- шпангоутов крейсеров «Адмирал Хиппер» и «Блюхер» (А) и «Принц Ойген» (В)

* Длина после модернизации корпуса (с «атлантическим» форштевнем).

** С некоторыми переменными грузами (вода в котлах, часть смазочного масла и т.п.).

Нижний уровень носовой надстройки включал каюты для вахтенных офицеров, а также первого и второго штурманов, присутствие которых в рубке могло оказаться нужным в любую минуту. Им не приходилось далеко бежать по тревоге — штурманская рубка примыкала к обеим каютам. Над этой рубкой находился пост гидроакустики и боевой информационный центр (БИЦ). Еще выше размещался рулевой мостик, представлявший собой большую открытую платформу с ветровым щитом в носовой части. С обоих бортов платформа оборудовалась еще одной характерной особенностью больших кораблей Германии — узкими и длинными раскладными крыльями, значительно увеличивающими обзор и использовавшимися при маневрировании в стесненных условиях, обычно в портах и на подходах к ним. В открытом море и в бою крылья, представлявшие собой хрупкие конструкции, складывались.
