В. Кофман - Принцы Кригсмарине. Тяжелые крейсера Третьего рейха

В боевых условиях крейсер должен был управляться из броневой боевой рубки, но в остальное время рулевой пост располагался в находящемся над передней частью боевой рубки маленьком и тесном помещении, единственным преимуществом которого являлась крыша над головой рулевых и вахтенных офицеров. Интересно, что вместо обычного рулевого колеса рациональные немцы использовали 2 кнопки, соответствовавшие перекладке руля вправо и влево. Другой любопытной особенностью являлся перископ, позволявший вахтенному офицеру непосредственно со своего места рассматривать карту, находившуюся на штурманском столе ниже «этажом». В забитой до отказа рулевой рубке имелись компасы обоих типов — гирокомпас и магнитный, а также аппаратура внутрикорабельной связи. Аналогичное, но более совершенное и обширное оборудование помешалось в броневой рубке, предназначенной для самых ответственных моментов, когда крейсер вступал в бой.

Высокая башенноподобная структура носовой надстройки включала боевые адмиральские помещения, сигнальные посты и многочисленные посты управления системами вооружения. Там же имелся метеорологический пост. Немцы придавали особое значение «службе погоды» непосредственно на корабле, и метеоролог получил просторную рубку и вполне приличную каюту рядом с ней.

Третий крейсер несколько отличался по внутреннему расположению от предшественников. Каждый из отсеков машинно-котельной установки (МКУ) удлинили на 0,8—1,3 м, чтобы несколько сгладить выявившуюся к тому времени чрезвычайную тесноту этих помещений. Также был удлинен ангар, в каждом из крыльев которого теперь располагалось по два самолета вместо одного. Для подобного расширения пришлось изменить расположение катапульты, которая уже не помещалась между ангаром и грот-мачтой. Ее сместили в нос от ангара вместе с кранами для гидросамолетов. В результате такой «рокировки» пришлось значительно изменить и расположение внутренних помещений носовой надстройки.

* Округленные данные. В различных источниках данные по статьям нагрузки отличаются.

** Проектные данные.

*** Включая броню.

Германская система учета нагрузки корабля включала 4 группы, относящиеся к корпусу: S1 — стальные элементы конструкции (в основном из стали ST52), исключая броневой пояс по ватерлинии, SII — крепления и вспомогательные элементы, SIII — деревянные части корпуса и SIV — окраска, а также элементы вооружения и оборудования: А — Артиллерия, Т — торпедное вооружение и оборудование, F — гидросамолеты и авиационное оборудование, Spr — мины и устройства для их подачи и постановки, N — навигационное оборудование и приборы. Кроме того, в отдельные группы М сводились веса механизмов, причем распределение их между этими группами несколько отличалось от принятых в других флотах. Так, в группу MI входили не только главные котлы и механизмы, но также и вспомогательные механизмы, трубопроводы, валы и винты и даже дымоотводы, а в группу МИ — вспомогательный котел, опреснительное оборудование, оборудование кухонь, прачечных, холодильников для пищи, систем вентиляции кают и кубриков и других устройств для обслуживания команды, и такие корабельные системы, как приводы управления рулями и якорными шпилевыми устройствами, системы сигнализации и навигации (гирокомпасы, сирены и т.д.). Внутри каждой из групп нагрузка в свою очередь распределялась по отделам. В результате в разных источниках фигурируют различные сводные цифры, полученные в результате попыток просуммировать их по более привычным для других стран категориям. В таблице на с. 19 приводятся значения статей нагрузки в разных сводных вариантах.

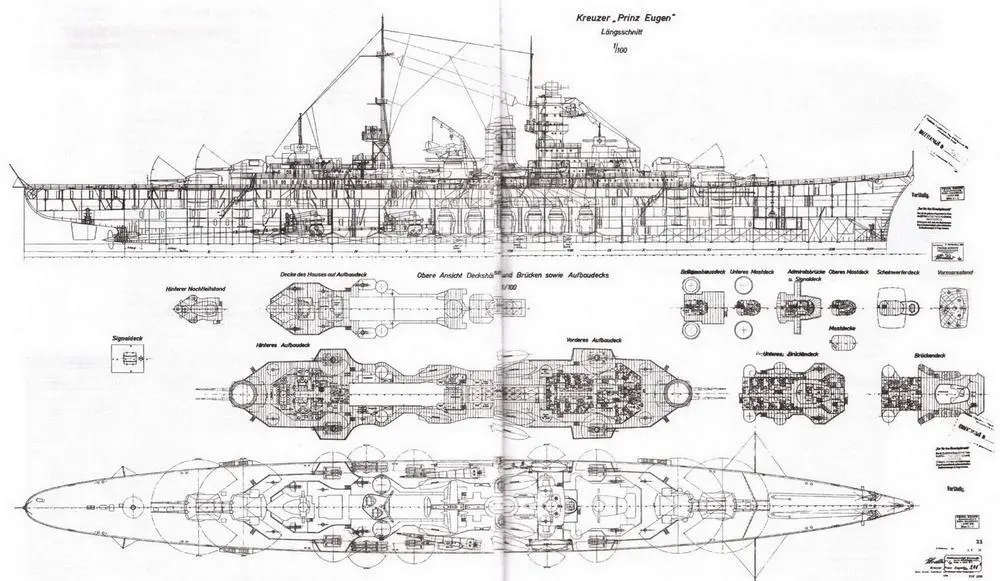

Тяжелый крейсер «Принц Ойген». Копия подлинного чертежа

Защита всегда оставалась «ахиллесовой пятой» «вашингтонских» крейсеров. Ограниченное 10 000 тоннами водоизмещение, наряду с необходимостью иметь 8-дюймовую артиллерию и скорость за 30 узлов, не оставляло достаточного резерва на защиту. Вместе с тем высокие баллистические данные 203-мм орудий требовали весьма мощного бронирования, поскольку расчетная пробиваемость таких пушек, имевших снаряды весом 120—130 кг, составляла 150—200 мм закаленной брони Круппа на средних дистанциях. В результате этого противоречия первое поколение тяжелых крейсеров вообще сталось практически без бортовой защиты. Энергетическую установку британских «Каунти» и французских «Дюкен» и «Турвиль» в принципе могли поразить удачным попаданием даже эсминцы.

С течением времени конструкторы смогли найти технические решения, позволившие значительно усилить броневую защиту: изменение формы корпуса, включение брони в продольную прочность, широкое применение электросварки и дифференцированный подход к толщинам элементов набора и особенно обшивки. Со стапелей стали сходить очень удачные корабли — например, французский «Альжери», ставший одной из причин появления германских тяжелых крейсеров. Как правило, второе поколение «вашингтонцев» получало свою защиту за счет фактического превышения 10 000-тонного лимита, в ряде случаев на 20—30%. В этом отношении положение немцев, сразу решивших не придерживаться вашингтонских ограничений, казалось вроде бы куда более предпочтительным.
