Солидно прикрывалась главная боевая рубка, овальные стенки которой состояли из 150-мм плит, а крыша — из 50-мм. Учитывая горький опыт слишком «доступных» рубок времен Русско-японской и, отчасти, Первой мировой войны, щели в ней были совсем узкими, а наблюдение в основном производилось через перископы. Интересно то внимание, которое уделили немцы слабому месту — соединению крыши с вертикальными стенками. Плиты крепились при помощи «ласточкина хвоста», просверленного и закрепленного болтами, да к тому же головки болтов дополнительно приваривались к броне! Защита наиболее важного в бою персонала не ограничивалась лишь главной боевой рубкой. Практически все вспомогательные посты на мостике имели защиту сверху и с боков из 20-мм броневых листов. Вниз, к центральному посту, вела бронированная 60-мм коммуникационная труба, заключавшая все кабели.

Местное бронирование не ограничивалось и нижним мостиком в целом. Главный командно-дальномерный пост (КДП) в верхней части башенноподобной надстройки, боевые посты на уровень ниже него, а также адмиральский мостик имели 20-мм защиту. Листами такой же толщины прикрывались остальные дальномерные посты и кормовой пост управления. Массивные купола КДП зенитной артиллерии защищались 14-мм (по другим данным — 17-мм) броней. Прикрыты были также дымоходы (20 мм, выше броневой палубы) и позиции прожекторов на трубе (12 мм). Задняя боевая рубка прикрывалась 30-мм броней. Противоосколочную защиту (10 мм) имели и 105-мм зенитные установки.

Как следует из приведенного описания, германские конструкторы попытались осуществить полное броневое прикрытие практически всех ценных объектов крейсера. Бронирование «Хиппера» напоминает «Тирпиц» или «Шарнхорст» в миниатюре с соответствующим утоньшением плит. Такое решение обеспечило большую площадь защиты и большую вероятность сохранения боевых свойств при попадании снарядов относительно мелкого калибра (например, из орудий эсминцев) и осколков. Однако «размазывание» защиты на столь длинном корабле сказалось на прикрытии жизненно важных частей. Броня не обеспечивала гарантированной защиты не только от 203-мм, но и в значительной мере даже от 152-мм снарядов. Механическая установка и погреба прикрывались с бортов 80-мм поясом и 30-мм скосом палубы, что в совокупности, с учетом разнесенной защиты и наклона скоса, было эквивалентно 110— 130 мм вертикальной брони.

Сверху те же объекты прикрывались либо двумя палубами (в сумме от 55 до 42 мм), либо же, при попадании снаряда в верхнюю часть борта под большим углом падения, — только нижней, 30-мм. Это, в общем, даже хуже защиты непосредственных предшественников германских кораблей — французского «Альжери» и итальянских крейсеров типа «Пола».

Не слишком хорошей являлась защита от подводных взрывов. Зона свободного расширения состояла из пространства буля и двух узких отсеков внутри собственно корпуса, разделенных тонкой переборкой и отделяемых от внутренних помещений 20-мм ПТП. В сумме ширина ПТЗ не позволяла надеяться на стопроцентное предотвращение затоплений при попадании современных 533-мм торпед надводных кораблей и подводных лодок. Впрочем, это справедливо для практически всех тяжелых крейсеров, но не следует забывать, что «хипперы» в принципе имели куда большие потенциальные возможности из-за их большего водоизмещения. Так что, тот факт, что их подводная защита уступала таковой у их японских «коллег» и «Альжери», можно отнести на недостаточное внимание к проблеме со стороны конструкторов.

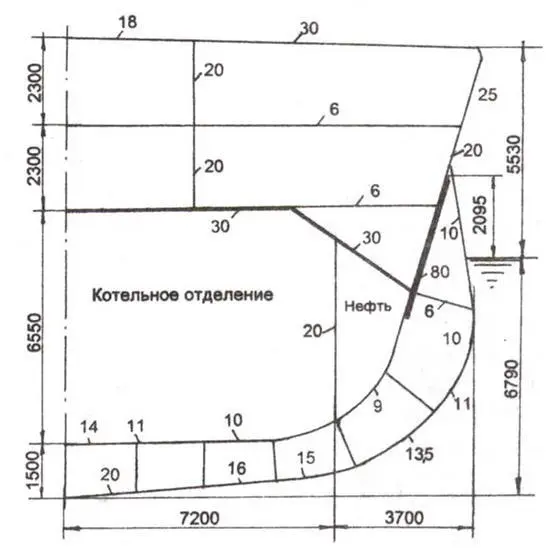

Схематический чертеж мидель- шпангоута крейсера «Адмирал Хиппер» с указанием толщин брони и обшивки (в мм)

Основу вооружения германских тяжелых крейсеров составляли восемь 203-мм орудий, расположенных по традиционной «линкорной» схеме: в 4 двухорудийных башнях, по 2 в носу и в корме. Немцы считали такое расположение предпочтительным со всех точек зрения. Оно обеспечивало оптимальное число снарядов в залпе — 4, минимальные мертвые углы обстрела и равный огонь по носу и коме. Не вполне удовлетворенные своими трехорудийными башнями для легких крейсеров, конструкторы с удовольствием вернулись к полностью симметричной двухорудийной установке, в которой оба орудия находились в совершенно одинаковом положении.

Нижние башни модели LC/34 весили по 249 т, а возвышенные, оборудованные дальномерами, — по 262 т. Установки имели углы возвышения 37° и снижения -10° (кроме носовой башни, имевшей меньшее на Г снижение с тем, чтобы снаряды не поражали приподнятый форштевень при стрельбе по носу).

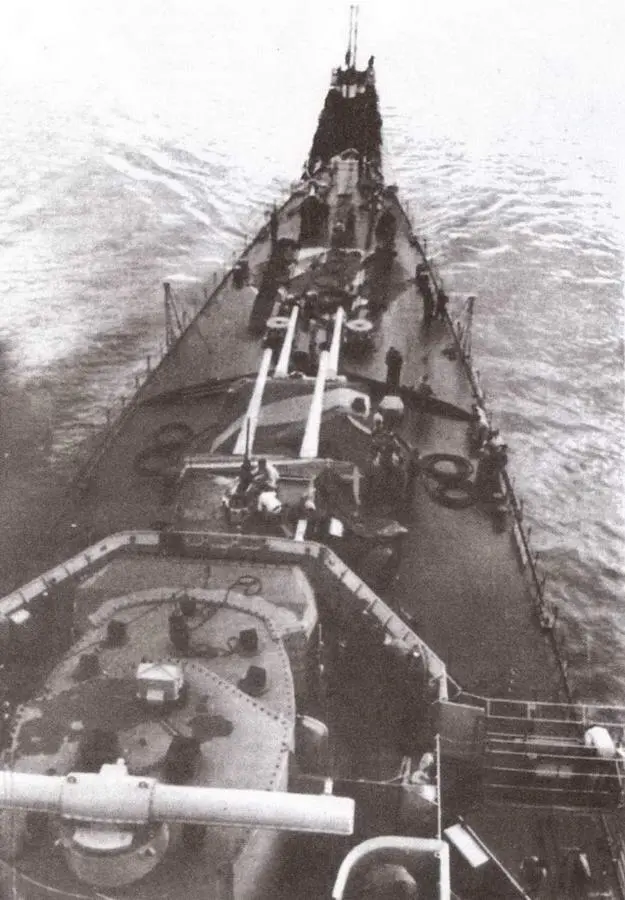

Вид с надстройки на носовую часть крейсера «Адмирал Хиппер». Хорошо видны боевая рубка и расположенный на ее крыше 6-метровый дальномер

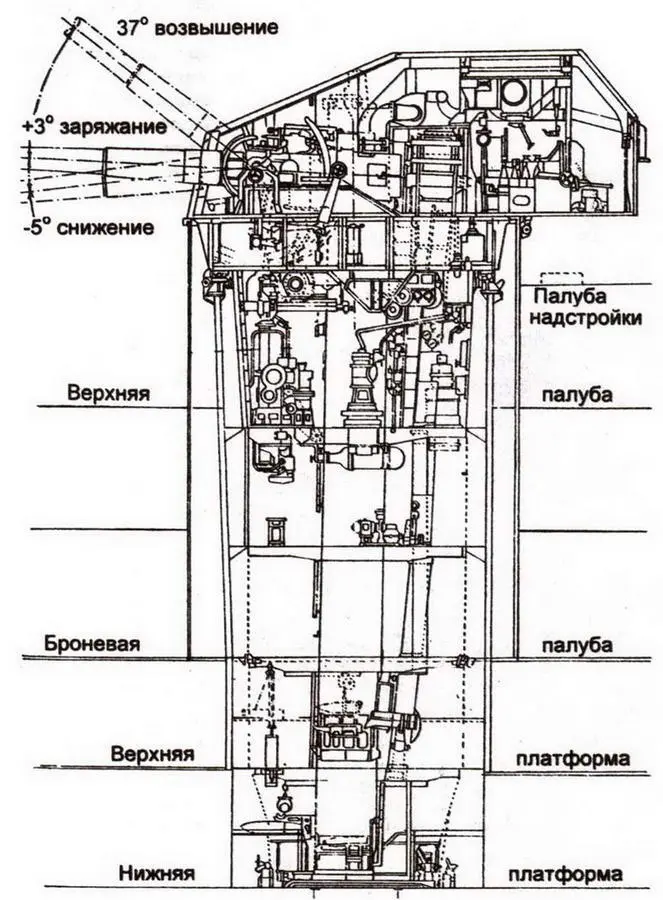

Продольный разрез возвышенной башни крейсера «Принц Ойген»

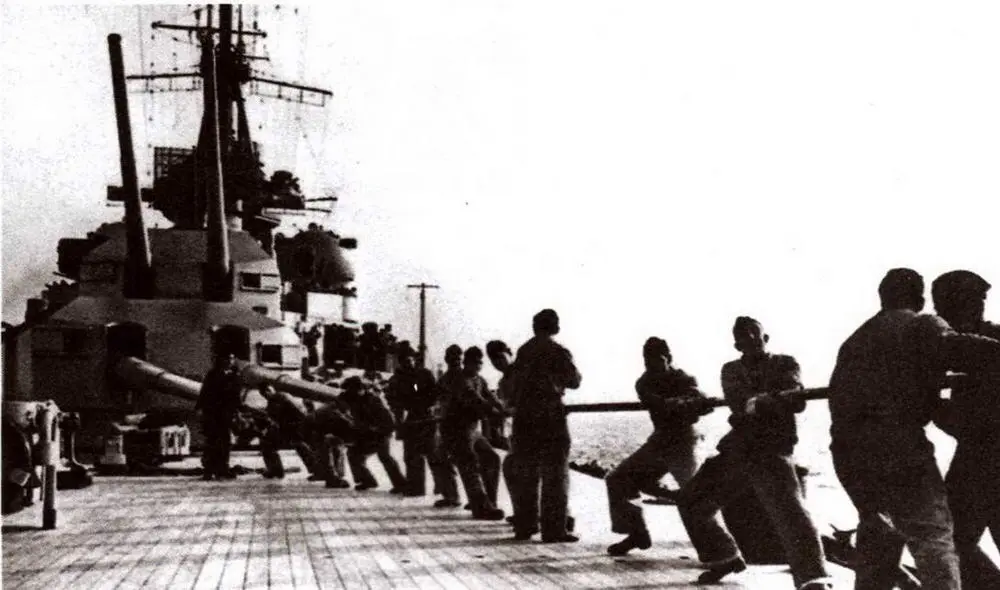

На палубе «Принца Ойгена». 203-мм орудия в башнях «Цезарь» и «Дора» находятся в крайних положениях угла возвышения стволов

Горизонтальные углы обстрела составляли около 300°. Диаметр верхней части барбета равнялся 640 см, а диаметр шарового погона, по которому вращалась сама башня — 533 см. Орудия располагались в отдельных люльках достаточно далеко друг от друга (их оси отстояли на 216 см), чтобы свести к минимуму взаимное влияние снарядов при залпе, от чего сильно страдали некоторые установки, например, итальянские. В целом по устройству башни, их механизмы и общее расположение сильно напоминали прочие германские установки больших калибров — такие как 380- миллиметровки «Бисмарка» и «Тирпица». По давней традиции немецкого флота установки обозначались с носа в корму буквами «А», «В», «С» и «D» и имели неофициальные имена «Антон», «Бруно», «Цезарь» и «Дора».

Горизонтальная наводка осуществлялась электромоторами (с резервным электрогидравлическим приводом Питтлер-Тома), вертикальная — при помощи электрогидравлических приводов, в качестве рабочей среды для которых применялась смесь воды с глицерином. Для заряжания орудия следовало установить его на фиксированный угол возвышения, равный 3°, что снижало скорострельность на больших дистанциях из-за того, что опускание ствола в положение заряжания и последующий его подъем на нужный угол требовали много времени. Максимальная техническая равнялась 5 выстрелам в минуту вместо первоначально предполагавшихся 6, а на практике она составляла в среднем около 4 выстр./мин (при углах возвышения, близких к углу заряжания; на больших дальностях она не превышала 2,5 выстр./мин). Здесь можно лишь заметить, что в Германии с восьмидюймовыми орудиями повторилась та же история, что и в других странах: например, в Англии, где от 203-мм пушки предполагалось добиться технической скорострельности в 12 выстрелов в минуту, но пришлось успокоиться на тех же 4—5. Конструкторы слишком переоценили возможность механизации всех процессов в орудийных башнях 203-мм калибра как в отношении скорости, так и в отношении надежности самих устройств. На практике выяснилось, что некоторые операции предпочтительнее выполнять вручную. В результате в тех же германских установках досылка снаряда и заднего заряда в гильзе осуществлялась механическим прибойником, тогда как передний заряд досылался в камору вручную. Впрочем, необходимо отметить, что как раз немецкая механика, использованная в артиллерии «хипперов», проявила себя вполне достойно, и после быстрой ликвидации неизбежных «детских болезней» функционировала вполне нормально.
