Рассмотрим, насколько удачно им удалось распорядиться данным преимуществом. Для характеристики германского решения следует отметить особенности схем бронирования крейсеров 1930-х годов. Доминировали два варианта: первый из них предполагал, по сути, местное бронирование наиболее уязвимых объектов, в первую очередь погребов боезапаса, и, когда оставалась возможность, — механической установки. Из-за желания сэкономить как можно больше, защита погребов выполнялась в виде своеобразных «ящиков», закрытых спереди, сзади, с боков и сверху. Они обычно не доходили до бортов (например, на английских крейсерах), оставляя тем самым корабль незащищенным от повреждений и затоплений внешних отсеков даже легкими снарядами. Но и в тех случаях, когда броня погребов проходила по внешнему борту (как на американских и японских кораблях), в оконечностях она не поднималась выше уровня воды, поскольку боезапас располагался на нижних платформах. В результате проблемы затоплений по ватерлинии сохранялись и там. Другим вариантом, характерным для более поздних представителей данного класса, являлась обычная «линкорная» схема, с единым поясом, прикрывавшим все пространство между крайними башнями, включая погреба и энергетическую установку, и закрытым с носа и кормы броневыми траверзами, а сверху — броневой палубой. Так бронировались все итальянские «вашингтонские» крейсера, такой же вариант защиты приняли французы на «Альжери», а советские конструкторы — на крейсерах типов «Киров» и «Чапаев».

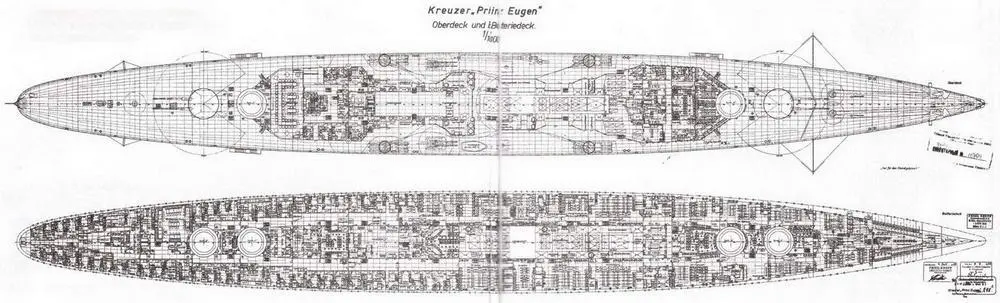

Тяжелый крейсер «Принц Ойген», планы верхней и батарейной (жилой) палуб. Копия подлинного чертежа

Аналогичное решение использовалось и в схеме бронирования германских крейсеров, но с весьма существенными отличиями. Корабли данного класса во всех остальных странах по сути соответствовали схеме «все или ничего»: все части корпуса вне цитадели оставались без защиты. Немецкие конструкторы предпочли старую, времен 1-й мировой войны, «англо-германскую» схему бронирования, попытавшись на крейсерах даже увеличить ее площадь (по сравнению с линкорами), прикрыв нос и корму. Другое отличие заключалось в расположении броневой палубы. На прочих крейсерах она выполнялась плоской и проходила по верхней кромке пояса. После долгих дебатов на «хипперах» решили применить столь традиционную для начала XX века палубу со скосами, спускавшимися к нижней кромке броневого пояса и создававшим дополнительную преграду для снарядов, попадающих в борт.

В результате расположение брони оказалось весьма консервативным: оно практически полностью повторяло схему бронирования германских легких крейсеров 25-летней давности, но с увеличением толщины листов. Его основу составлял 80-мм броневой пояс, простиравшийся от шп. 26 до шп. 164 и имевший наклон 12,5 градусов верхней кромкой во внешнюю сторону, увеличивавший сопротивление на 10—20% (в зависимости от дистанции). 164 и имевший наклон 12,5 градусов верхней кромкой во внешнюю сторону, увеличивавший сопротивление на 10—20% (в зависимости от дистанции).

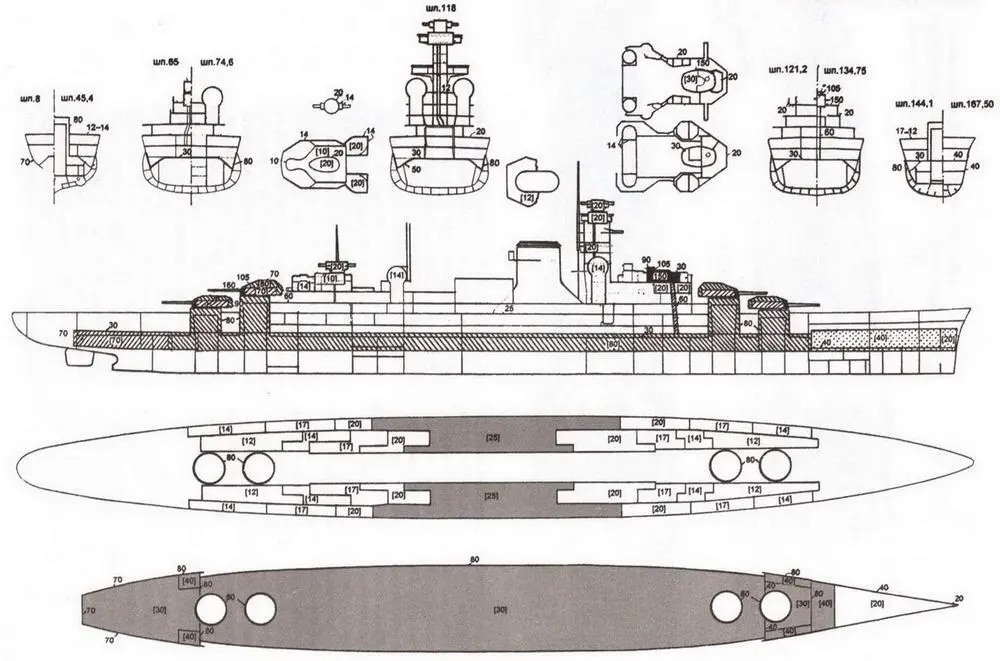

Схема бронирования крейсера «Адмирал Хиппер». Цифры означают толщину брони в мм; в квадратных скобках указана толщина брони в плоскости. На планах палуб серым цветом залиты толщины брони от 25 мм и выше

Высота пояса составляла от 2,75 до 3,85 м, из которых при отсутствии переменных весов (топлива, боезапаса, воды и т.п.) только 0,75 м находилось под водой. Разумеется, что после приема полного запаса топлива погружение пояса значительно увеличивалось (до 1,7 м), однако, как показал боевой опыт, в определенных условиях и это не гарантировало от попаданий ниже брони (см. «новогодний бой» «Адмирала Хиппера»). Пояс несколько заходил за крайние башни и перекрывался по концам 80-мм броневыми траверзами, перпендикулярными к диаметральной плоскости. Далее в нос и в корму шли более тонкие плиты: в корме пояс имел практически такую же высоту, но толщину 70 мм, обеспечивая защиту рулевых механизмов и, в известной мере — валопроводов. Он заканчивался на 6-м шпангоуте 70-мм траверзной переборкой. В носовой оконечности высота листов брони возрастала до 4,4 м, но ее толщина уменьшалась до 40 мм, а на последних трех метрах от форштевня — до 20 мм. Высокий пояс в носу предназначался для защиты от фугасных снарядов, которые в противном случае могли оставить большие пробоины, способствующие распространению затоплений и падению скорости хода из-за возникающего при этом дифферента на нос.

Горизонтальная защита состояла из двух броневых палуб: верхней и главной. Толщина верхней палубы изменялась от 25 мм на протяжении котельных отделений до 12—20 мм в остальных частях корпуса. Палуба прикрывала сверху пространство между 26-м и 167-м шпангоутами. Ее задача состояла в надежной активации взрывателя попавшего снаряда, который имел заметный шанс сдетонировать, не достигнув нижней палубы, и в разрушении бронебойного наконечника, если снаряд оборудовался таковым. Нижняя (она же — главная броневая) палуба простиралась по всей длине 80-мм главного пояса и над 70-мм секцией в корме (от 6-годо 167-го шпангоута) и имела практически на всем протяжении толщину 30 мм. Исключениями являлись две небольшие зоны в нос и корму от барбетов крайних башен, где толщина увеличивалась до 40 мм. Далее в нос шли 20-мм листы. Горизонтальная часть палубы в районе цитадели и в корме проходила примерно на 1 м ниже верхней кромки пояса, а скосы той же толщины соединялись с его нижней кромкой. В районе тонкого носового пояса броневая палуба опускалась на уровень ватерлинии.

Вся горизонтальная и вертикальная защита выполнялась из броневой стали Круппа марки Wh n/a Ww n/а. («Вотан нового образца», соответственно в твердом и более пластичном варианте). О качествах этой гомогенной (однородной) незакаленной стали, изготовленной из никелевого сплава и носившей громкое имя древнегерманского бога Вотана, имеются довольно разноречивые сведения. Немецкие источники утверждают, что ее сопротивляемость примерно на треть выше, чем у обычной крупповской брони. Напротив, данные союзников ставят этот тип брони ниже британской брони аналогичного назначения даже времен Первой мировой войны. Наиболее здравые оценки лежат между крайностями: они говорят о примерной эквивалентности гомогенной брони крейсерского типа производства 30-х годов в Англии, США и Германии.

Помимо брони корпуса, германские тяжелые крейсера имели весьма значительный объем местного бронирования. Прежде всего это относится к защите башен и барбетов. Барбеты диаметром 6,4 м имели ту же толщину, что и броневой пояс — 80 мм — по всей высоте от броневой палубы до башни. Сами башни состояли из 9 бронеплит, установленных в виде отдельных «граней», толщина которых резко дифференцировалась. Лобовая плита выполнялась из 160-мм брони, поскольку угол наклона ее был невелик. Зато она занимала менее половины лобовой проекции башни, переходя сверху в сильно наклоненную 105-мм плиту, которая в свою очередь спускалась по бокам к стенкам башни в виде двух граней толщиной 80 мм и соединялась сверху с 70-мм горизонтальной плитой собственно крыши. Остальные части, попадания в которые были наименее вероятными, защищались слабее: вертикальные боковые стенки имели толщину 70 мм, задняя стенка — 90 мм на нижних и всего 50 мм на возвышенных башнях, а задняя скошенная плита — соответственно 80 и 70 мм. (Различные толщины задних частей нижних и верхних башен связаны с их формой и, соответственно, с разными условиями балансировки.) Снизу персонал башен защищал от осколков 30-мм броневой пол.
