В. Кофман - Принцы Кригсмарине. Тяжелые крейсера Третьего рейха

1 — основание зенитного КДП; 2,3 — посты дистанционного управления прожекторами; 4 — вспомогательная колонка управления огнем; 5,8 — торпедные посты; 6 — броневой КДП; 7 — ходовая рубка; 9 — перископы; 10 — пост управления артиллерийским огнем ГК; 11 — 3-метровый дальномер; 12 — пост управления стрельбой осветительными снарядами; 13 — боевая рубка; 14 — рулевой пост; 15 — машинный телеграф

Ко Второй мировой войне в полной мере выяснилось, что артиллерийское оружие корабля эффективно настолько, насколько эффективна его система управления стрельбой. В этом отношении германские тяжелые крейсера являются примером исключительно удачного сочетания оружия и средств его наведения на цель, может быть, наилучшего в этом классе боевых судов.

Еще со времен предыдущего мирового конфликта немецкие конструкторы уделяли чрезвычайное внимание системам управления стрельбой, и до введения радиолокационных дальномеров Германия занимала ведущее место в мире по всем их компонентам. На тяжелых крейсерах имелось три основных поста управления огнем главного калибра (ПУАО), расположенных наверху башенноподобной носовой надстройки, перед ней и на кормовой надстройке, а также два поста для управления стрельбой ночью — носовой и кормовой. Главный, самый верхний пост состоял из двух полностью дублирующих друг друга КДП С/38К, обслуживающих орудия при стрельбе на левый или правый борт. Оба КДП стабилизировались в трех плоскостях; в дополнение к этому имелась местная стабилизация линии прицела. Дублирование КДП обуславливалось не только стремлением к повышению надежности, но и общей политикой Морского штаба, требовавшего, чтобы посты управления стрельбой имели небольшие размеры и были хорошо защищены. В результате они вмещали только трех человек персонала и имели довольно узкие секторы обзора, что требовало установки нескольких постов. Поэтому сдвоенный верхний пост дополнялся еще двумя КДП той же марки С/38К, расположенными на носовом и кормовом мостиках. Все посты оборудовались стереоскопическими дальномерами фирмы «Карл Цейсс»: 7-метровым наверху и 6-метровыми на мостиках. Начиная с «Ойгена», все три были 7-метровыми. Дальномеры были довольно тяжелыми и поэтому вращались с помощью специального электропривода. Первые два корабля отличались тем, что не имели характерных объемных куполообразных прикрытий дальномеров в посту на носовом мостике.

Управление стрельбой вел старший артиллерийский офицер из КДП, расположенного наверху надстройки. В случае невозможности или неспособности его вести стрельбу управление переходило к третьему артиллерийскому офицеру в кормовом КДП или к четвертому артиллерийскому офицеру, чей пост находился в переднем КДП на надстройке.

Ночные СУАО выполнялись по упрощенной схеме. Вместо полностью стабилизированного поста использовались небольшие прицельные колонки Zielsaule С/38К, оборудованные специальным устройством для управления стрельбой осветительными снарядами. Два таких КДП располагалось на носовом мостике и один — на кормовом. Помимо этого, имелись специальные посты дистанционного управления прожекторами (4 на носовом мостике и 2 — на кормовом) и посты управления торпедной стрельбой, два из которых располагались в бронированной рубке СУАО главного калибра на носовом мостике.

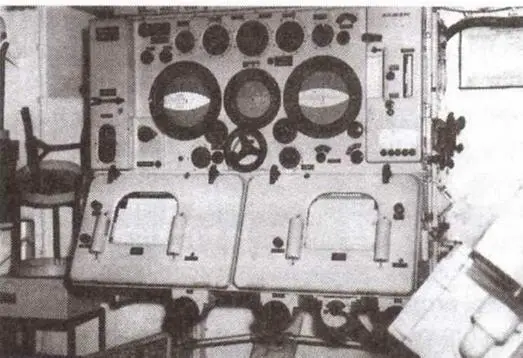

Кормовой пост управления огнем ГК крейсера «Принц Ойген»

Все эти устройства, однако, являлись по сути дела только датчиками информации об угле на цель и расстоянии до нее. Получаемые от них данные поступали в расположенные в глубине корпуса посты обработки информации. Они также состояли из полностью дублирующих друг друга двух систем, расположенных в носовой и кормовой частях. Каждая система включала собственно пост обработки информации, пост управления, откуда осуществлялся контроль за готовностью к ведению огня и где располагались переключатели, позволявшие вводить или «отрубать» те или иные ПУАО от общей системы, и пост усилителей. Специальные гиростабилизаторы, расположенные в удаленных друг от друга помещениях в носу и корме, обслуживали каждую из систем, которая таким образом была с одной стороны, полностью автономной, а с другой — легко соединялась со своим «напарником», обеспечивая за счет дублирования дополнительную точность в определении параметров прицеливания. Каждый из постов обработки информации включал аналоговый компьютер для расчета углов вертикальной и горизонтальной наводки, а также главный компьютер управления огнем (Art. Schuw. Rech, С/35), который учитывал данные о дальности, скорости, курсе цели, поступавшие от всех дальномеров, а также сведения о силе и направлении ветра, давлении воздуха и степени износа ствола орудий. Данные о расчетных вертикальном и горизонтальном углах наводки с коррекцией на продольную и поперечную качку поступали к орудиям и в КДП. Столь сложной схемой управления огнем могли похвастаться даже не все линкоры других стран, не говоря уже о крейсерах.

Как уже отмечалось выше, оборудование носового и кормового блоков полностью дублировалось, но на «Принце Ойгене» помещения кормового поста обработки информации пустовали до 1942 года, поскольку все его компоненты предполагалось поставить в СССР для достройки «Петропавловска» — бывшего «Лютцова».
