Башни имели механизмы дистанционного управления вертикального наведения и теоретически могли полностью (кроме угла по целику) управляться из ПУАО, однако на практике угол возвышения устанавливался непосредственно в башнях, поскольку дистанционная система имела «мертвое время» срабатывания и вообще установка угла сервомоторами несколько отставала от контрольных указателей в постах управления огнем.

В общем же единственным заметным недостатком столь совершенной системы управления огнем в целом, пожалуй, являлась ее чрезмерная сложность. Многочисленное оборудование, имевшееся в двух-, трех- и даже четырехкратном количестве, имело значительный вес, «поглощало» столь дефицитные на корабле площади и объемы, и, что немаловажно, стоило очень дорого. Уже в ходе боевых действий германские специалисты под руководством главного технического консультанта по вопросам систем управления огнем д-ра Кордеса вынесли вердикт, что от некоторых компонентов СУАО можно отказаться без ущерба для боевой эффективности. Излишними были признаны посты передачи команд и системы управления огнем осветительными снарядами, а также количество одновременно включаемых в систему дальномеров. Начиная с «Принца Ойгена» в управление стрельбой внесли соответствующие изменения, основанные на выводах этого обследования.

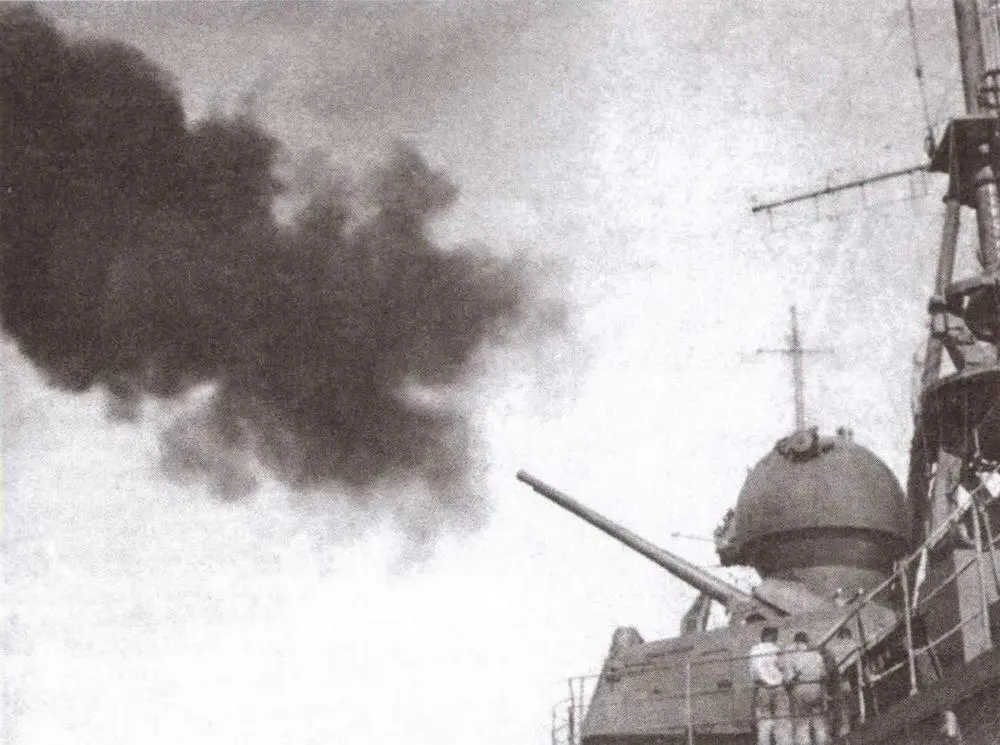

Огонь ведет 105-мм зенитная атрустановка С/31 «Принца Ойгена»

Под стать главному выглядел и вспомогательный зенитный калибр. Немецкие крейсера имели по 6 двухорудийных 105-мм установок С/31 (LC/31), что обеспечивало огонь из 6 стволов в любом секторе. Сами установки уникальны тем, что имели стабилизацию в трех плоскостях — качество, которым не обладал ни один из зарубежных крейсеров, а также дистанционную систему наведения из постов управления зенитным огнем. Правда, в результате на них приходилась заметная доля веса, выделенного на вооружение, а слишком большая механизация и особенно электрификация привели к тому, что незащищенные от брызг электросхемы выходили из строя в плохую погоду. (Несмотря на то, что по внешнему виду спаренные установки выглядят настоящими башнями, наделе они были*открытыми, а их персонал — незащищенным от погодных условий и осколков.) На «Зейдлице» и «Лютцове» предполагалось установить новые системы С/37, отличавшиеся от С/31 размещением обоих орудий в единой люльке, что упрощало изготовление, несколько снижало вес и сложность конструкции. Полный вес каждой установки С/31 составлял 26,4 т, из которых 5300 кг приходилось на 10-мм броневую защиту (броня Wh), 1295 кг — на электропривод и 560 кг — на прицельные устройства (на С/37 этот вес достигал 745 кг). Несмотря на значительный вес, установки обладали удовлетворительной маневренностью: скорость вертикального наведения составляла 12 град/с (при ручном управлении — только 1,8 град/с).

По проекту полный боезапас всех 12 орудий по штатам состоял из 6420 снарядов (в т.ч. 240 трассирующих), по 535 на ствол. Однако реально на борт грузилось разное число, в зависимости от конкретных задач: например, в конце карьеры «Хиппер» принимал 7360 штук, свыше 600 на ствол. В их число входило 3500 фугасов с головным взрывателем (против морских целей), столько же с дистанционной трубкой (для ПВО) и 160 трассирующих. В ранних походах он ограничивался 4800 (по 400 на ствол), что можно считать нормальным боезапасом.

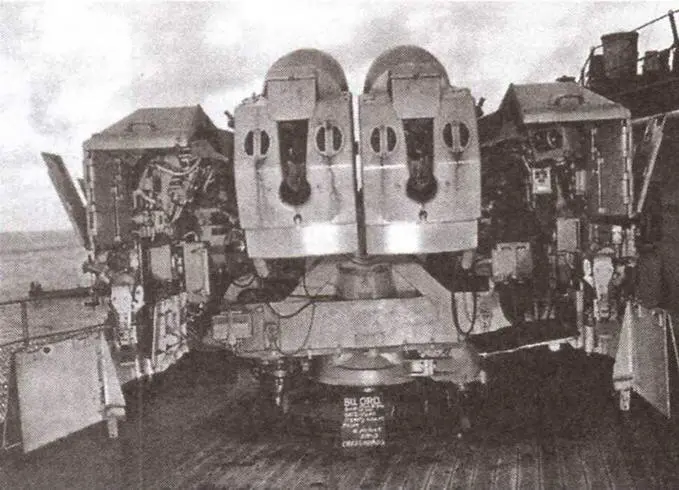

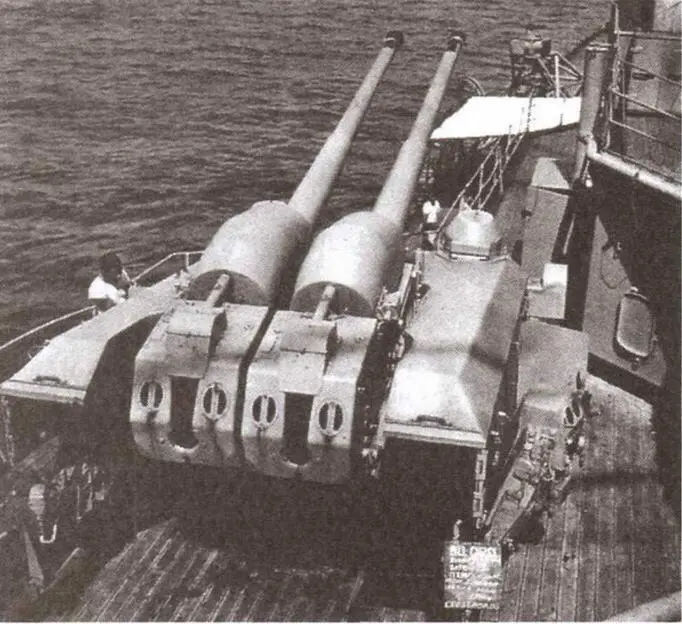

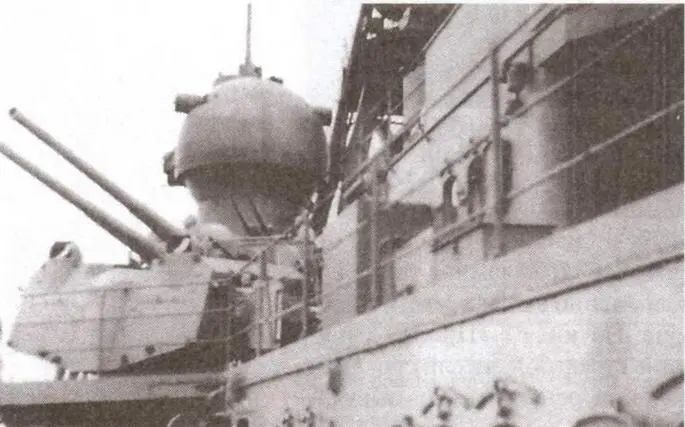

Стабилизированные 105-мм палубные установки С/31 на крейсере «Принц Ой ген». На левом нижнем снимке также хорошо виден сферический КДП SL-8

Система наведения зенитной артиллерии, как и в случае главного калибра, являлась весьма развитой и сложной. Она включала 4 дальномерных поста и 2 главных поста управления огнем с 4 компьютерами, разделенных на две полностью дублирующих друг друга группы — носовую и кормовую. Все четыре КДП оборудовались своей индивидуальной системой стабилизации в трех плоскостях. В них помещались 4-метровые стереоскопические дальномеры и приборы для передачи данных к орудиям. В результате посты представляли собой внушительные сооружения, сравнимые по размерами с КДП главного калибра, прикрытые характерными круглыми куполами. Главные посты целеуказания помещались на топе фок-мачты, рядом с директором ГК и также полностью стабилизировались. Поскольку все «хозяйство» предназначалось для наведения всего шести установок (по 3 с каждого борта), применялась сложная система переключателей, позволявшая включать и исключать отдельные компоненты практически в любом порядке. Так, например, из каждого КДП можно было дистанционно управлять всеми установками «своего» борта плюс двумя ближайшими с другого. Конечно, это обеспечивало исключительную гибкость в использовании ресурсов, не достигнутую ни в одном флоте мира даже на современных линкорах, но могло привести к нежелательным сбоям при внезапном выходе из строя тех или иных элементов. Непросто было и синхронизировать переключение управления при «передаче» воздушных целей от одной группы ПУАЗО к другой. Поэтому на практике обычно использовались далеко не все компоненты столь уникальной системы.

Управление стрельбой тяжелых зениток вел 2-й артиллерийский офицер.

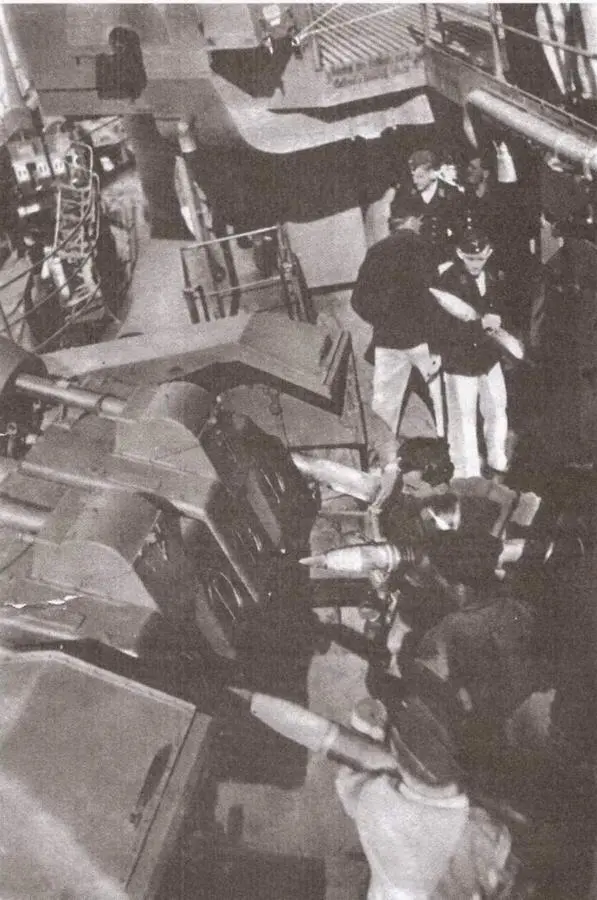

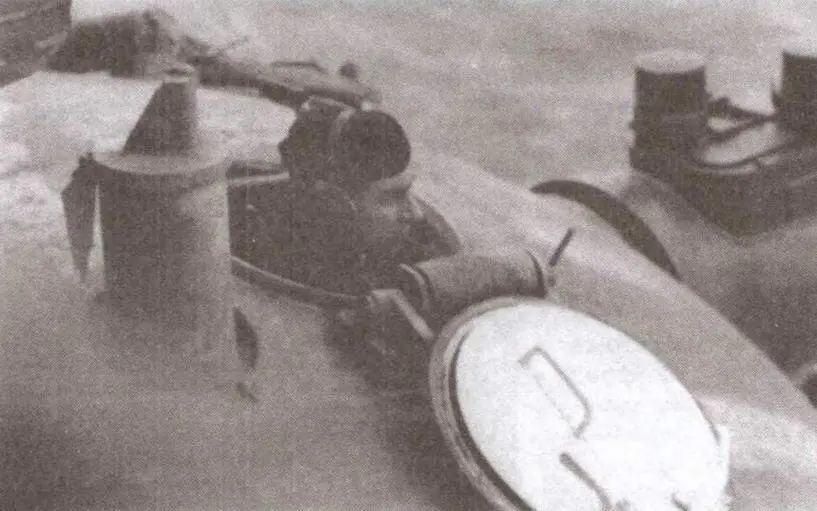

Учебные зенитные стрельбы на «Принце Ойгене». В верху: тренировка расчета 105-мм орудий. Внизу: люк командира зенитного КДП SL-8

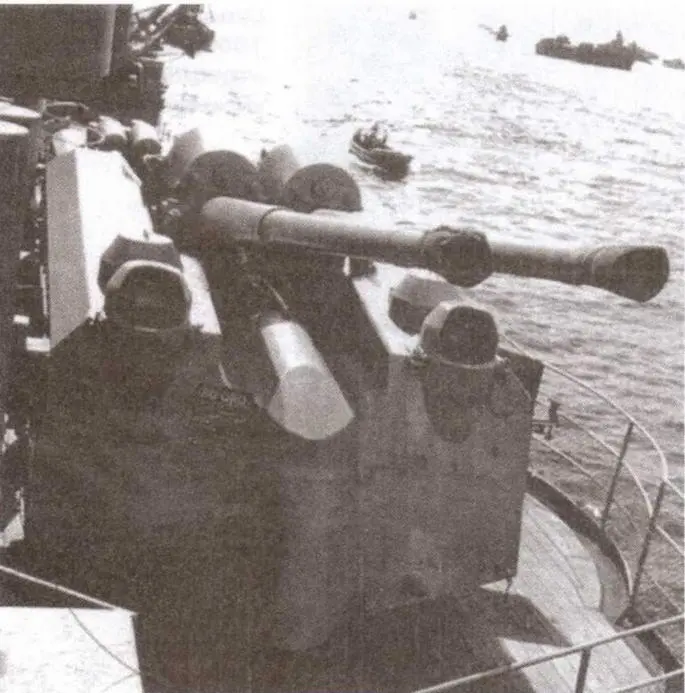

Малокалиберная зенитная артиллерия состояла из 37-мм и 20-мм автоматов, оказавшихся не самыми удачными. 37-мм полуавтоматические пушки модели SKC/30 размещались в спаренных стабилизированных установках. Наличие гиростабилизации и ручное управление являлись существенными преимуществами этого изделия фирмы «Рейнметалл». По огневой мощи установка уступала счетверенным британским «пом-помам» и общим для союзников «бофорсам», хотя значительно превышала первый из них по точности огня из-за более высоких баллистических данных. (Начальная скорость снаряда составляла почти 1000 м/с, но снаряд весил только 742 г против 955 г у 40-миллиметровок). Однако попытки опередить свое время, полностью стабилизировав легкую зенитную установку, не вполне удались: с одной стороны, маломощные гироскопы не позволяли скомпенсировать быстрые «рывки» корабля при резком изменении курса, а с другой — подвергались сильному воздействию холода и конденсирующегося водяного пара, что приводило к замыканию цепей и отказу автоматики. (Более или менее удачно решить задачу удалось только после войны, создав полностью закрытые установки зенитных автоматов.) Однако вся эта механика «кушала» немало места и нагрузки — каждая установка весила свыше 2 т (87 кг приходилось на прицельные устройства). При ручном управлении скорости наведения спаренной зенитки являлись явно недостаточными: 3 градуса в секунду в горизонтальной плоскости и 4 в вертикальной.
