Корабли оснащались тремя становыми якорями Холла, втягивавшимися в полуклюзы. Якоря размещались по так называемой английской схеме: два — по правому борту (один из них был резервным) и один по левому. Еще один якорь, гораздо меньших размеров, закреплялся у стенки носовой надстройки по правому борту. Четыре якорно-швартовых шпиля (два носовых и два кормовых) приводились в действие электромоторами.

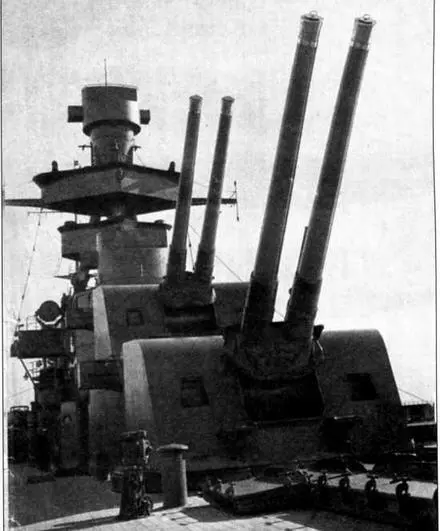

Башни главного калибра. Хорошо видна крыша авиационного ангара

Броневая защита аргентинских крейсеров в целом повторяла прототип и включала в себя 70-мм броневой пояс, замыкавшийся 40—60-мм траверсами, и прикрывавшую его сверху 25-мм броневую палубу.

Броневой пояс имел длину 108,5 м и высоту 2,6 м. Он опирался на 5-й и 6-й бортовые стрингеры и простирался от 65-го носового шпангоута до 56-го кормового. Борт над поясом до верхней палубы (от шп.43 в корме до шп.55 в носу), также на высоту 2,6 м, защищался 25-мм бронёй. Таким образом, общая высота забронированного борта составляла 5,2 м. Однако углубление нижней кромки пояса было явно недостаточным: в нормальном водоизмещении ниже КВЛ находилось 0,6 м брони, в полном грузу — около 1 м.

Башни главного калибра и их барбеты имели круговое бронирование толщиной 50 мм. Боевая рубка и расположенный на ней КДП — 65 мм. Из боевой рубки до броневой палубы проходила коммуникационная труба, стенки которой также имели 65-мм бронирование. Командно-дальномерный пост на фок-мачте бронирования не имел.

Из-за гораздо более скромных, чем у прототипа, размеров аргентинские корабли было не реально вооружить достаточным количеством 203-мм орудий. Выбор был сделан в пользу не совсем обычного калибра 190 мм. Нужно отметить, что именно благодаря вооружению, по чисто формальному признаку, эти корабли классифицируются как тяжелые крейсера.

Первоначально на крейсера планировалось установить по 9 орудий в трехорудийных башнях, но довольно быстро выяснилось, что это повлечет за собой серьёзную дополнительную нагрузку на корпусные конструкции (традиционно слабые в итальянском судостроении) и общую перегрузку. Поэтому, в конце концов решили ограничиться шестью орудиями в спаренных установках.

К сожалению, о самих орудиях известно крайне мало. Как утверждает итальянский историк Маурицио Бреша (журнал «Storia Militare», №9-2007), в историческом архиве фирмы «ОТО-Мелара» не сохранилось никаких документов по ним. Другой итальянский историк — Акилле Растелли — предполагает, что эти орудия были разработаны «Одеро-Терни» для предполагавшихся к постройке вскоре после окончания Первой мировой войны больших крейсеров, но после Вашингтонской конференции, поднявшей максимально разрешенный калибр артиллерии крейсеров до 203 мм, они оказались невостребованными. Версию же о том, что на аргентинские корабли были установлены 190-мм пушки системы «Виккерс-Армстронг» с длиной ствола 45 клб., аналогичные орудиям итальянских броненосных крейсеров типов «Пиза» и «Сан-Джорджо», построенных еще в 1905—1909 гг., следует считать несостоятельной.

«Альмиранте Браун» и «25 де Майо» получили по шесть 190-мм орудий «Одеро-Терни» с длиной ствола 52 клб., являвшихся форсированной версией 190-мм/45 орудия Mk.VI фирмы «Виккерс», стоявшего на британских крейсерах типа «Хокинс». Кроме этих двух крейсеров, данная модель не устанавливалась больше ни на одном корабле.

Для орудия имелось два типа снарядов: бронебойный весом 90,9 кг и фугасный весом 90,05 кг. Начальная скорость достигала 959 м/с. С большой долей вероятности можно сказать, что живучесть стволов этих изрядно форсированных орудий была довольно низкой. К счастью, им не пришлось вести огонь по реальному противнику.

Башни аргентинских крейсеров проектировались на основе башен «Тренто». Диаметр барбета — 5,4 м. Приводы вращения башен гидравлические, углы горизонтальной наводки составляли по 150" на борт. Орудия в них были установлены в общей люльке, расстояние между осями стволов — всего 81 см. Углы вертикальной наводки составляли от -7 до +45°, заряжание могло производиться в диапазоне углов возвышения 0...12". Практическая скорострельность — до 3,2 выстрела в минуту. Максимальная дальность стрельбы до 27 300 м.

Боекомплект состоял из 120 снарядов на ствол. Погреба боезапаса оборудовались системой рефрижерации.

Для управления огнем главного калибра служили два командно-дальномерных поста с 5-метровыми дальномерами, в целом аналогичные устанавливавшимся на итальянских тяжелых крейсерах. Резервный пост управления огнем находился на кормовой надстройке. Каждая башня также оборудовалась собственным 8-метровым дальномером.

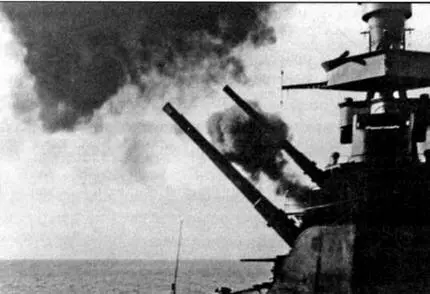

Орудия главного калибра «Альмиранте Брауна» ведут огонь при максимальном угле возвышения

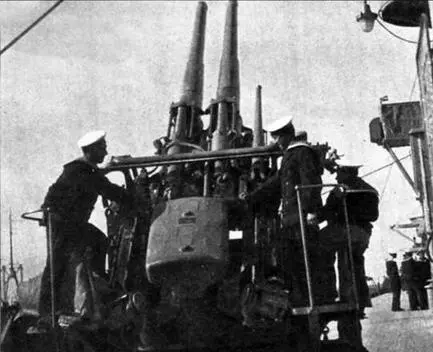

Зенитные 102-мм орудия на «25 де Майо»

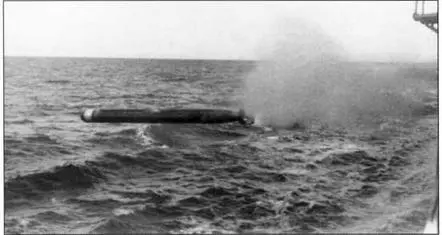

Пуск торпеды с «25 де Майо»

Артиллерия среднего калибра на аргентинских кораблях была представлена шестью спаренными артиллерийскими установками, размещавшимися вдоль бортов в средней части. В некоторых публикациях говорится, что это были установки системы Минизини, которые устанавливались на всех итальянских крейсерах, однако в действительности это были 102- мм/45 орудия «Одеро-Терни» — оригинальная разработка, в итальянском флоте не применявшаяся.

102-мм орудия системы «Шнейдер-Армстронг» образца 1918—1919 гг. с длиной ствола 45 калибров производились по лицензии фирмой «Ансальдо» и ставились (в спаренных установках) на эсминцы типа «Куртатоне». По всей видимости, качающаяся часть была заимствована у них без серьёзных изменений, станок же проектировался заново. Для придания орудиям угла возвышения до 80°, под станок устанавливались специальные барабаны, в результате чего оси цапф находились на высоте более 2 м, поэтому для заряжающих пришлось сделать специальные площадки. Вес 102-мм снаряда составлял 13,74 кг, начальная скорость — 850 м/с, дальность стрельбы — 15 000 м, скорострельность — 7 выстр./мин. Установки, стоявшие на миделе, могли наводиться в горизонтальной плоскости на 70° в нос и корму от траверза, а концевые — на 90° от траверса в сторону соответствующей оконечности и на 70° в нос или корму соответственно.
