Рис.1. ЭДЗ комплексов «Нож» и «Дуплет».

То, что В. Хитрик не «замечает» КДЗ «Реликт», действующий против тандемных боеприпасов, это понятно. Странно звучит его признание в том, что его же детище «Нож», оказывается, уже не защищает от «тандемов», хотя во всех рекламных статьях он представляется как универсальный комплекс, работающий по всем типам боеприпасов, в том числе и по тандемным [2].

За счет чего же удалось решить проблему? «Достичь таких результатов удалось за счет оптимизации формы и процессов функционирования удлиненных зарядов, применения новых более легких и дешевых материалов, а также за счет совершенствования технологических процессов производства»,- отвечает В.О. Хитрик.

Прямо скажем, не очень убедительно, поскольку снаряд все равно не «почувствует» «совершенствования технологических процессов производства и применения более дешевых материалов». Сам принцип воздействия на боеприпас остался прежним, хотя некоторые конструктивные доработки в ДЗ «Дуплет», безусловно, присутствуют. Это хорошо видно по «располневшему» силуэту танка «Оплот».

В отличие от КДЗ «Нож», в котором используются элементы динамической защиты (ЭДЭ) типа ХСЧКВ-19 и ХСЧКВ-34, в «Дуплете» применены новые элементы ХСЧКВ-19А, ХСЧКВ-19П и др. (рис.1). Они отличаются более массивными удлиненными зарядиками и, соответственно, большей массой элементов (2,1-2,8 кг в ДЗ «Нож» и 2,2-3,2 кг в ДЗ «Дуплет»).

Рассмотрим устройство комплекса «Дуплет» и оценим, как он действует, опираясь на экспериментальные результаты, полученные украинскими специалистами [3-4].

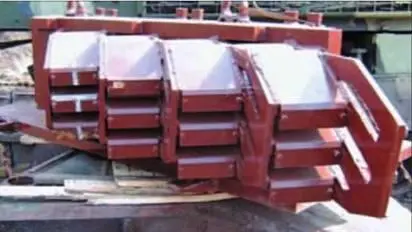

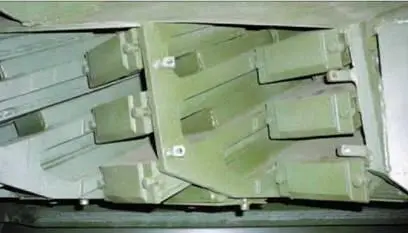

Рис.2. Элементы башни с ДЗ «Дуплет».

Фрагменты башни с КДЗ «Дуплет» представлены на рис.2. Хорошо видно, что элементы динамической защиты расположены в три слоя, которые разделены демпферами.

На правом лобовом узле башни (фото справа) просматриваются массивные ребра, разделяющие трехслойные секции ДЗ. Остается только прикинуть массу этой конструкции.

На рис.3 – результат обстрела этой же башни 125-мм бронебойным подкалиберным снарядом (БПС) БМ-42. Во-первых, видно, что ОБПС, скорее всего, попал не в ДЗ, а в ребро. Но даже если он и зацепил защиту и заставил ее сработать, то под действием взрыва элементов ДЗ макет башни улетел с корпуса танка на несколько метров. То есть здесь взорвалось не менее 3-4 кг ВВ. Такого воздействия на ОБПС, конечно, должно хватить, чтобы уничтожить его, но что будет с танком и экипажем? Да и живучестью лобового узла башни, прямо скажем, нельзя гордиться.

Рис.З. Результат попадания ОБПС БМ-42 в башню.

Рис.6. Испытание борта корпуса тандемной гранатой ПГ-7ВР при стрельбе по нормали. Справа – результат воздействия ДЗ «Дуплет» по тандемной ПГ-7ВР. Остаточное бронепробитие – 45 мм.

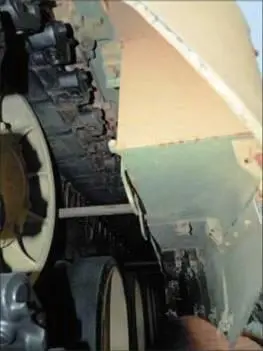

Рис.4. Бортовые модули ДЗ «Дуплет».

На рис.4 хорошо виден габарит бортовых блоков ДЗ – их толщина никак не меньше 500 мм. Структура блока показана на рис.5. Хотя, строго говоря, здесь представлен модуль, который презентовался в свое время как ДЗ «Ракетка», но все говорит о том, что в КДЗ «Дуплет» используются аналогичные модули. Элементы динамической защиты в этом случае расположены в два слоя, между ними – демпфер. В самом ЭДЗ кумулятивные зарядики («ножи») расположены под углом для того, чтобы обеспечить работу против кумулятивных боеприпасов под любыми углами, в том числе и при попадании в борт по нормали.

Такая конструкция теоретически может работать по кумулятивным снарядам, в том числе и по тандемным (рис.6). Однако живучесть ДЗ бортовых проекций танка при этом, как и лобовых узлов башни, будет катастрофически низкой. При срабатывании одного блока с борта «сдует» в лучшем случае более половины модулей, если не все. С этой проблемой в НИИ стали столкнулись еще десять лет назад, и чтобы найти приемлемые решения потребовались годы исследований и экспериментов. Сегодня живучесть российской ДЗ такова, что при попадании гранаты в борт из строя выходит один – максимум два блока ДЗ (рис.7), чего нельзя сказать об украинских комплексах.

Работоспособность комплекса «Дуплет» по БПС вообще вызывает большие сомнения. На рис. 8 показаны последствия обстрела борта танка 125-мм БПС БМ-42. Во-первых, угол обстрела борта не более 15", а этого явно недостаточно, чтобы говорить о защите даже от такого устаревшего боеприпаса. Во-вторых, снаряд пролетел после воздействия на него до встречи с основной броней более 2,5 м и рикошетировал. Этот же эффект от данного типа БПС может обеспечить простой стальной экран толщиной в 10-15 мм. Спрашивается, зачем подрывать 1,5-2 кг ВВ, а в результате получить тот же эффект?

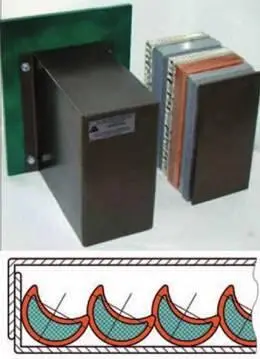

Рис.5. Общий вид и схема бортового модуля ДЗ.

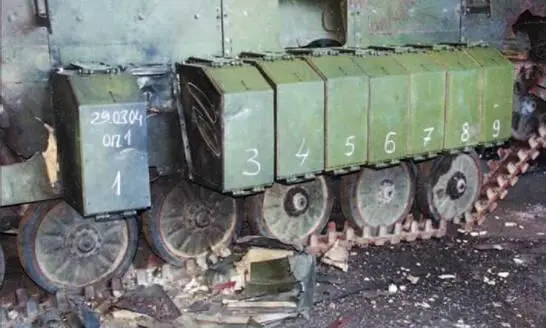

Рис.7. Результат обстрела российской динамической защиты кумулятивной гранатой. Из строя вышел только один блок ДЗ. Заметьте, что между блоками практически нет демпферов, а соседние блоки сохранили работоспособность.

Лобовой модуль комплекса «Дуплет» (рис.9), судя по рекламным данным, обеспечивает защиту от тандемных боеприпасов и ОБПС типа БМ-42. Однако, как и в модуле башни, здесь взрывается значительная маcса ВВ (2-3 кг), так как срабатывает вся секция длиной почти в 1 м.

Этим же достигается и противотандемная стойкость модуля. ПГ-7ВР попала в верхнюю часть секции, поэтому кумулятивные «ножи», или фрагменты крышки в данном опыте, воздействуют не только на струю предзаряда, но и на неуспевшую сработать основную боевую часть, выводя ее из строя. Это хорошо видно из рис. 10: на броне заметен небольшой след только от кумулятивной струи предзаряда. Если же тандемные ПТУР или граната попадут в нижний край модуля, то ДЗ «Дуплет» вряд ли защитит от них танк.
