Затвор, открывающийся вправо в один прием, состоял из шести механизмов: запирающего, ударного, выбрасывающего, предохранительного, облегчения заряжания и удержания гильзы. Запирающий механизм вместе с гильзой обеспечивал надежную обтюрацию пороховых газов при выстреле. В поршне монтировался ударный механизм с линейно движущимся ударником, винтовой боевой пружиной и поворотным курком; для взведения и спуска ударника курок оттягивался спусковым шнуром. Экстракция стреляной гильзы из каморы производилась при открывании затвора выбрасывателем в виде коленчатого рычага. Задачей предохранительного механизма являлось предотвращение орудийного расчета от опасности, связанной с преждевременным отпиранием затвора при затяжных выстрелах. Для учебной работы с орудием, когда надо было открывать затвор без производства выстрела, имелся выключатель предохранительного механизма. Механизм облегчения заряжания предохранял ведущий поясок снаряда от задевания за уступ трубы и упрощал досылку боеприпаса. Механизм удержания гильзы служил для ее фиксации при заряжании под большим углом возвышения.

Противооткатные устройства включали гидравлический тормоз отката и наката (кратко называемый «тормозом отката») и гидропневматический (воздушно-гидравлический в терминах руководства службы 1938 г.) накатник. Эти два узла собирались в салазках – жестко соединенной со стволом и откатывающейся вместе с ним цельной стальной поковке, в которой были высверлены несколько каналов. В правом нижнем канале располагался цилиндр тормоза отката, в левом нижнем рядом с ним находился нижний цилиндр накатника со штоком и поршнем, а по бокам сверху – цилиндры воздушных резервуаров накатника. При выстреле штоки тормоза отката и накатника оставались неподвижными; откатные части ствольной группы составляли ствол, салазки и веретено тормоза отката, которое было неподвижно соединено с салазками. Такая конструкция являлась характерной особенностью ряда орудий, разработанных фирмой «Шнейдер».

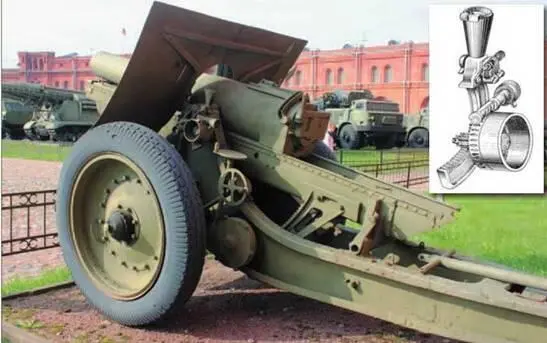

Установка нормализованного прицела обр. 1930 г. на гаубице обр. 1909/30 гг.

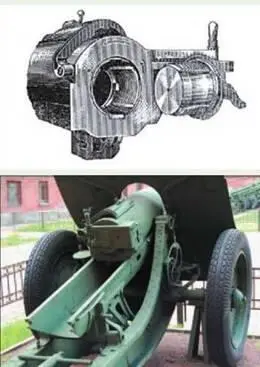

Поршневой затвор гаубицы обр. 1909/30 гг. в открытом и в закрытом положении.

Накатник заполнялся 19,5 л глицериновой смеси и воздухом под давлением 25 атм., тормоз отката – 9 л жидкости того же состава. Нормальный откат составлял от 1180 до 1230 мм, его наибольшая допустимая длина – 1250 мм. Для контроля величины отката сзади на правой стороне салазок имелся поводок указателя отката.

Люлька желобообразного типа укладывалась цапфами в гнездах станка орудия и сцеплялась зубчатыми секторами с шестернями подъемного механизма. Сверху вдоль ребер желоба люльки были смонтированы полозки, которые служили направляющими для захватов салазок при откате и накате. На передней крышке люльки находились быстроразъемные соединения с ней штоков тормоза отката и накатника – они требовались для оттягивания ствола при возке орудия. На левой цапфе люльки устанавливался кронштейн прицела. Сами же цапфы располагались таким образом, что ствол с салазками был самоуравновешен в них, что устраняло надобность в особом уравновешивающем механизме. У некоторых орудий на левой стороне люльки устанавливалось спусковое приспособление с предохранительным щитком, чтобы дать возможность наводчику произвести выстрел со своего рабочего места.

Подъемный механизм – секторного типа, с передачей вращающего усилия от маховика к шестерне, находящейся в зацеплении с зубчатым сектором люльки, посредством конической зубчатой и червячной пар.

Станок орудия служил основанием для качающейся части. Он состоял из двух станин, жестко соединенных между собой четырьмя связями (включая трубчатую коробку боевой оси), хоботовым листом и коробкой ходового винта поворотного механизма. На задней (хоботовой) части станка, которая служила опорой на грунт, были установлены постоянный (для твердого грунта) и откидной (летний) сошник. Последний имел два боевых положения – одно для грунта средней твердости, а второе – для мягкого. Там же находились правило для грубой горизонтальной наводки гаубицы и шворневая (в современном правописании шкворневая) воронка для сцепления орудия с передком. Трубчатая коробка предохраняла боевую ось и ходовой винт поворотного механизма от ударов, пыли и грязи, а также потери смазки. Для разгрузки поворотного и подъемного механизмов, а также предотвращения их повреждений от неизбежных ударных воздействий на марше (наезд на колдобины, мелкие препятствия, тряска при движении по брусчатому или бревенчатому покрытию) использовались два приспособления для крепления станка и люльки по походному. Они жестко связывали боевую ось и люльку со станком при переводе орудия в походное положение.

Щитовое прикрытие состояло из двух скрепленных изогнутых стальных листов, не пробивающихся винтовочной пулей на дистанции свыше 200 м. В нем были выполнены вырез для люльки со стволом и окно для прямой наводки, закрываемое ставнем.

Поворотный механизм – винтового типа, с шестеренчатой передачей усилия от маховиков на ходовой винт. При вращении одного или сразу двух маховиков поворотного механизма весь станок орудия перемещался вправо или влево вдоль боевой оси, опираясь на нее двумя роликами. При этом его лобовая часть описывала окружность с центром в точке опоры сошника, а боевая ось с колесами слегка поворачивалась в горизонтальной плоскости. Как следствие такого конструктивного решения, если колеса были намертво зафиксированы чем-либо на грунте, то гаубица теряла возможность горизонтальной наводки. Поскольку система являлась довольно массивной, подобная ситуация могла возникнуть при недостаточной твердости грунта, когда колеса заглублялись на несколько сантиметров или при установке орудия на опорной поверхности с некоторым наклоном. В этих случаях одному наводчику было крайне трудно или даже невозможно работать поворотным механизмом. Именно для решения этой проблемы предусматривался второй маховик справа от ствола орудия. Процитируем руководство службы: «Наличие двух маховиков поворотного механизма (справа и слева) позволяет замковому помогать наводчику при стрельбе на вязком грунте или при положении системы с некоторым перекосом колес». Для предохранения боевой оси от наминов оседающим при выстреле станком поворотный механизм оснащался тарельчатыми пружинами Бельвиля. Они не подрессоривали систему при походном движении.
