Боевая ось – без подрессоривания, с двумя колесами. Последние у гаубиц выпусков до 1939 г. были деревянными, с металлической шиной. На более поздние орудия стали устанавливать металлические колеса с резиновой шиной, заполненной губчатым каучуком; некоторое количество таких колес было поставлено в войска для усовершенствования уже построенных гаубиц. Тормоза как таковые отсутствовали, но имелось именуемое «тормозом» приспособление, которое просто вставлялось между спицами в колесо, фиксируя его положение и предотвращая тем самым саморазгон орудия при его спуске с крутого или затяжного склона.

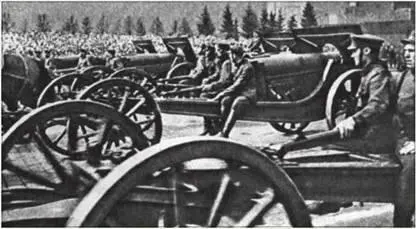

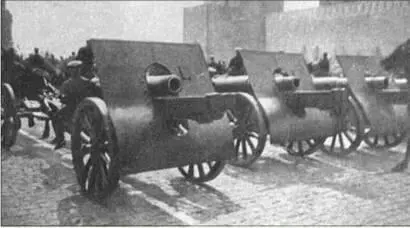

Гаубицы обр. 1909/30 г. на конной тяге проходят на параде по Красной площади. Размещение номеров расчета на станке лафета – некоторая вольность.

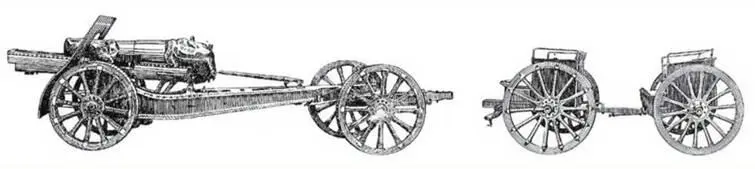

6-дм (152-мм) гаубица обр. 1909 г. в походном положении. Обратите внимание на оттянутый назад ствол и положение правила. Справа – зарядный ящик в походном положении.

Прицельные приспособления включали собственно прицел, зависимый от орудия, и панораму типа Герца. Под зависимостью от орудия имеется в виду изменение направления оптической оси панорамы при работе подъемным механизмом. Конструкция прицела, за исключением нарезки шкал и установочных кронштейнов, была унифицирована с аналогичными устройствами ряда других орудий на службе РККА, почему он и получил название «нормализованный обр. 1930 г. {2} 2 * Детально конструкция этого прицела описана в статье о 122-мм гаубице обр. 1910/30 гг., опубликованной в «ТиВ» №5/2014 г. .

Цена деления шкал угла возвышения и угломера панорамы составляла две тысячных, такова же была допустимая погрешность при выверке прицела. Угол места цели устанавливался по боковому уровню, а для горизонтирования орудия и учета наклона его цапф предназначался поперечный уровень. Оптическая часть панорамы со стандартным для такого устройства угломерным кольцом, барабаном и отражателем обеспечивала четырехкратное увеличение угловых размеров наблюдаемых объектов и была снабжена перекрестием в своей фокальной плоскости. Выверку прицела полагалось делать с помощью простого отвеса или теодолита. Каких-либо специальных средств освещения прицельных приспособлений и подсветки перекрестия в фокальной плоскости не предусматривалось. Нарезка шкал дистанционного барабана менялась в зависимости от года выпуска гаубицы и даты выхода в свет изданных для нее таблиц стрельбы.

152-мм гаубица обр. 1909/30 гг. буксировалась во всех случаях с использованием бескоробкового передка на деревянных или металлических колесах. Он оснащался либо дышлом для конной тяги восьмеркой лошадей, либо стрелой механической тяги для сцепки с тягачом. Замена дышла на стрелу и обратно могла производиться прямо в частях. При перемещении на большие расстояния у системы требовалось оттягивать назад ствол, фиксируя его в походном положении откинутым вперед правилом. Так достигалось более равномерное распределение ее веса на колеса лафета и передка. В боевой обстановке разрешалось перевозить сцепленную с передком гаубицу на короткие расстояния в боевом положении со скоростью не более 4 км/ч, при этом требовалось особенно внимательно следить за креплением хоботовой части лафета с передком.

Для перевозки боеприпасов к орудию использовался зарядный ящик, состоявший из переднего и заднего ходов. Как и передок, передний ход мог быть снабжен либо дышлом для конной тяги, либо стрелой механической тяги. В каждом из ходов предусматривалась укладка 11 выстрелов – 22 на весь зарядный ящик. Из-за отсутствия подрессоривания ходов скорость возки зарядного ящика была ограничена 6-7 км/ч. На походе ЗИП к орудию размещались как на нем самом, так и на передке с зарядным ящиком.

Вследствие единого разработчика и близкого по времени создания 152-мм гаубица обр. 1909/30 гг. была очень похожа по устройству на 122-мм гаубицу обр. 1910/30 гг. Оба орудия можно рассматривать в целом как масштабированные версии друг друга, но в некоторых частностях французские инженеры применили уникальные для каждой системы конструктивные решения. Помимо упоминавшейся выше разницы в креплении надульника на трубе ствола, можно отметить отличия в соединении ствола с салазками и расположении цилиндров тормоза отката и накатника внутри последних. Возка с оттянутым стволом на бескоробковом передке диктовала применение особенностей, не нужных для более легкой «шнейдеровской сестры» – быстроразъемного соединения штоков противооткатных устройств с люлькой и шворневой воронки вместо шворневой лапы. Опять же, вследствие не столь большой массы, 122-мм гаубица обр. 1910/30 гг. не нуждалась во втором маховике поворотного механизма.
