По состоянию на 1 октября 1936 г., в РККА имелось 920 122-мм гаубиц обр. 1909 гг., что составляло значительную часть орудийного парка гаубичной артиллерии этого калибра (для сравнения: на ту же дату модернизированных 122-мм гаубиц обр. 1910/30 гг. насчитывалось 2383 шт.). В отличие от 122-мм гаубиц обр. 1910/30 гг., «крупповская» система в исходном варианте не могла вести огонь новыми боеприпасами дальнобойной формы вследствие малого объема каморы. Попытка выстрела дальнобойной гранатой на любом заряде (кроме наименьшего по мощности из одного основного пакета) приводила к печальным последствиям. Из-за отсутствия места для расширения образующихся газов сгорание пороха резко ускорялось, теряло свой нормальный характер и вместо «штатной» дефлаграции получался детонационно-подобный процесс. Как результат, пороховые газы не разгоняли снаряд в канале ствола, а начинали дробить его запоясковую часть, гильзу, камору и затвор орудия, прорываясь наружу. Гаубица безвозвратно выходила из строя, а в худшем случае мог произойти и разрыв ее затвора, смертельно опасный для расчета. Поэтому для ведения огня из системы подходили только выстрелы со старыми фугасными гранатами.

К середине 1930-х гг. запасы старых фугасных гранат уменьшились и в абсолютном, и в относительном исчислении: именно их старались расходовать на учениях в первую очередь, а промышленность полностью перешла на выпуск новых снарядов дальнобойной формы. Хотя это не являлось критичным на тот момент, неприятная тенденция уже обозначилась. Хуже обстояло дело с метательными зарядами: даже при надлежащем хранении (с соблюдением температурного и влажностного режимов) их порох терял содержащиеся в нем летучие вещества. По истечении какого-то периода времени достижение табличных значений начальной скорости становилось проблематичным. В случае же складирования боеприпасов в неприспособленных для того местах и помещениях, особенно на открытом воздухе, из-за отсыревания пороха процесс деградации его свойств только ускоряется. А использование метательных зарядов №2-4 нового устройства из трубчатого пороха со старой фугасной гранатой хоть и не наносило вреда орудию 7 7 * По своей композиции новый метательный заряд №2 раннего исполнения (до 1934 г.) был идентичен старому полному заряду (пакет + 4 пучка), а по мощности уступал ему; максимальная начальная скорость для выстрела со старой гранатой для 122-мм гаубицы обр. 1910/30 гг. достигалась на заряде первом (пакет + 6 пучков). Заметим, что после переработки устройства новых метательных зарядов с введением красного довеска и упразднением заряда №1 стрельба старой гранатой на зарядах №№2-4 дозволялась уже как исключение. , но оказалось крайне неудобным из-за иной шкалы их начальных скоростей, не отраженной в штатных таблицах стрельбы и на дистанционном барабане прицела. Для применения такой комбинации снаряда и заряда требовались таблицы стрельбы от модернизированной 122-мм гаубицы обр. 1910/30 гг., а установка нужного угла возвышения была возможна только по шкале тысячных прицела. Поэтому штатным боеприпасом для 122-мм гаубицы обр. 1909 г. в то время оставался выстрел со старой фугасной гранатой и метательным зарядом старого устройства из ленточного пороха. Во второй половине 1930-х гг. наличие годных для составления такого выстрела компонентов стало вызывать серьезные опасения.

Чтобы избежать потери боеспособности четвертой части советской 122-мм гаубичной артиллерии, было принято решение о модернизации старых «крупповских» систем с целью доведения их характеристик до уровня 122-мм гаубицы обр. 1910/30 гг. Проект модернизации был подготовлен на Мотовилихинском заводе (завод №172) и включал в себя следующие пункты (цитата из руководства службы системы):

«1. Камора у ствола по длине и объему доведена до размеров каморы 122-мм гаубицы образца 1910/30 г.

2. Поставлен нормализованный прицел такого же устройства, как у 122-мм гаубицы образца 1910/30 г., причем конструкция кронштейна прицела изменена.

3. Несколько видоизменено наружное очертание удержника снаряда и гнезда для удержника в клине затвора.

4. Боевая ось приварена к осевым подшипникам, а последние – к нижнему станку, в результате чего ось от нижнего станка отделить нельзя.

5. Нижний станок усилен коробками и угольниками, а в хоботовой части между станинами и связями поставлены для упрочнения скобы.

6. Веретено в заднем дне цилиндра тормоза отката застопорено винтом, ввинченным в дно не спереди, а сзади; стопорный винт поставлен на припое.

7. Панорамный ящик прикреплен к специально поставленному в ходовой части лафета между станинами поддону».

Кроме того, на Мотовилихинском заводе ремонтировались и исправлялись поступившие для модернизации орудия. Поскольку внешне первоначальный и усовершенствованный варианты ничем не отличались, на кожухе ствола, сверху и казенном срезе выбивалась надпись «удлиненная камора». К началу Великой Отечественной войны в РККА не осталось исходных 122-мм гаубиц обр. 1909 г., а численность усовершенствованных систем обр. 1909/37 гг. составляла около 800 единиц (данные варьируются в разных источниках информации).

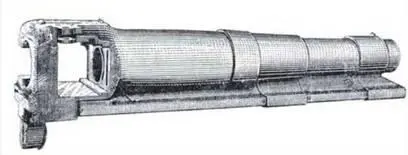

Скрепленный ствол 122-мм гаубицы обр. 1909/37 гг. Обратите внимание на затворное гнездо и на мушку.

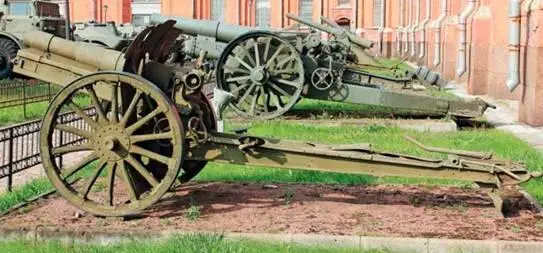

122-мм гаубица обр. 1909/37 гг. в экспозиции ВИМАИВиВС, г.Санкт-Петербург.

Конструктивно 122-мм гаубица обр. 1909/37 гг. состояла из ствола с клиновым затвором и однобрусного лафета. Последний включал в себя люльку, противооткатные устройства, верхний станок, нижний станок с сошником, механизмы наведения, уравновешивающий механизм, ходовую часть, связную балку крепления люльки по-походному, прицельные приспособления и щитовое прикрытие.

Ствол гаубицы – скрепленного типа, состоял из трубы, кожуха и трех колец (соединительного, среднего и переднего). Кожух и кольца навинчивались на трубу в нагретом состоянии, причем схема монтажа была продумана таким образом, чтобы препятствовать их свинчиванию после остывания. Для этой же цели предназначались стопоры, стопорные винты и шпонки у среднего и переднего колец. На кожухе, переднем и среднем кольце имелись захваты с бронзовыми вкладышами для скольжения по направляющим ребрам люльки; промежутки между ними были закрыты боковыми защитными листами из мягкой стали с масленкой в каждом из них. Защитные листы предохраняли направляющие ребра от грязи и повреждений, а их масленки обеспечивали уменьшенное трение при откате и накате ствола. С помощью бороды кожух неподвижно соединялся с тормозом отката. Как рудимент орудий предыдущей эпохи, наверху ствола крепились целик и мушка открытого прицела.
