Телевизионная камера при минимальном увеличении обеспечивает поле зрения 60°х45°, а при максимальном 16-кратном увеличении ее поле зрения составляет 2,8°х2,1°.

Панорамный прицел командира PERI RTWL-B гарантирует круговое наблюдение на 360° В нем объединены оптический, лазерный дальномерный и тепловизионный каналы. Лазерный дальномер и тепловизионная камера точно такие же, как и в прицеле наводчика. На монитор командира также могут передаваться видеосигналы с прицельного комплекса наводчика или с кормовых видеокамер наблюдения.

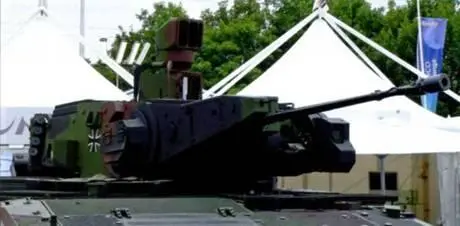

Доработанный вариант необитаемой башни первых опытных образцов БМП «Пума» – дополнительно установлен панорамный прицел командира.

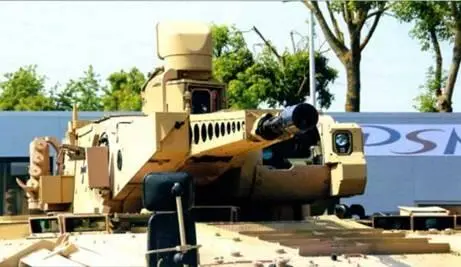

Комплекс вооружения предсерийного образца БМП «Пума», обратите внимание на ферменное крепление ствола пушки и расположение дымовых гранатометов.

Сопряжение прицелов командира и наводчика обеспечивает реализацию принципа «hunter-killer» («охотник-убийца»): пока наводчик ведет огонь по одной цели, командир занимается разведкой других целей и в случае их обнаружения может передать любую из них наводчику через систему целеуказания. Пока наводчик будет вести огонь по этой цели, командир займется обнаружением новой цели. В общем, такой принцип работы командира и наводчика был реализован еще на советских танках, когда при помощи системы командирского целеуказания командир мог навести прицел наводчика в сторону обнаруженной цели с той лишь разницей, что приходилось вручную вращать командирскую башенку.

Двухплоскостной цифровой электромеханический стабилизатор оружия GTdrive® 98BL обеспечивает точное и быстрое наведение оружия на цель (с учетом необходимых поправок для стрельбы) и удержание его на цели при движении машины. В состав стабилизатора входят основной блок управления, блок управления башней, исполнительные электроприводы наведения пушки и башни со встроенными аварийными электроприводами, датчики и аварийный пульт управления (джойстик). Ручных приводов наведения башни и пушки нет, поскольку башня сделана необитаемой. Особенностью стабилизатора оружия БМП «Пума» является то, что основное оружие в башне установлено в 40 см от продольной оси. При стрельбе это приводит к образованию возмущающего момента, возникающего от отдачи оружия. Другая особенность состоит в том, что машина может иметь различные уровни защиты, а это требуется учитывать при работе стабилизатора. Благодаря полностью цифровой схеме эти моменты учтены, и стабилизатор обеспечивает высокую точность стрельбы. Кроме того, при стрельбе он автоматически корректирует наводку после каждого выстрела.

Различные оптические и оптоэлектронные приборы наблюдения создают экипажу «Пумы» прекрасный всесторонний обзор, что позволяет проводить разведку целей и их идентификацию днем и ночью в любых погодных условиях. Использование новых технологий управления приборами и изображением дало возможность отображать сигналы с любого оптоэлектронного прибора на любой монитор, установленный в БМП. Каждая обнаруженная через приборы наблюдения (в том числе и через призменные блоки) цель может быть немедленно передана для дальнейшего ее опознавания на монитор командира машины.

Кроме указанных выше прицелов командира и наводчика, «Пума» оснащена еще и другими приборами. Командир машины для наблюдения может использовать видеокамеры заднего обзора и пять призменных смотровых приборов. Если позволяет обстановка, он может вести наблюдение через открытый люк.

Наводчик, помимо прицельного комплекса WAO, может вести наблюдение через видеокамеры заднего обзора и через два призменных прибора наблюдения, один из которых имеет очень широкое поле зрения.

Рабочее место механика-водителя оборудовано тремя призменными приборами наблюдения; имеются также ночной прибор наблюдения и монитор для получения изображения от видеокамеры в случае движения задним ходом. Вне боевой обстановки механик-водитель управляет машиной по-походному, наблюдая за дорогой и местностью через открытый люк.

Размещаемые в десантном отделении пехотинцы могут вести наблюдение через четыре видеокамеры наблюдения и видеокамеру для движения задним ходом, изображение с которых поступает на два монитора, размещенные в десантном отделении. Кроме того, имеются два прибора ночного видения, два неподвижных и один вращающийся призменные приборы наблюдения. Десантники также имеют возможность вести наблюдение за обстановкой вокруг машины через приоткрытые верхние люки и рампу.

30-мм автоматическая пушка МК 30-2/АВМ.

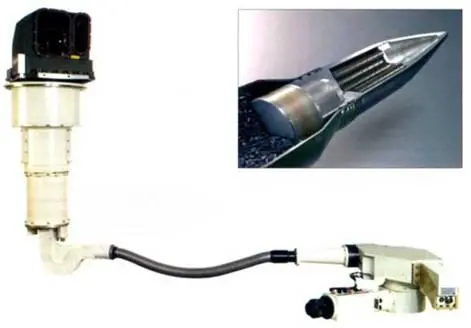

Панорамный прицел командира со световодной системой передачи изображения. Устройство осколочного снаряда KETF.

Стоит отметить, что при разработке БМП «Пума» самое серьезное внимание уделялось повышению эффективности командной управляемости. Машина оснащена автоматизированной системой управления войсками и оружием IFIS (Integrated Combat Forces Command and Weapon Control System). Эта система гарантирует прохождение потока информации для управления боевыми подразделениями от батальона, роты, взвода и отделения до отдельной боевой машины (танка или БМП). АСУ IFIS должна обеспечивать боевые элементы необходимыми для поражения противника данными независимо от уровня подсистемы. Обмен данными между системами и подсистемами осуществляется через центральный интерфейс данных в соответствии с CAN протоколом. Компоненты управления интегрированы в систему тестирования системы вооружения так, что командир может узнавать о состоянии системы в любое время.
