Дальнейшая доработка опытного образца УС ППО, получившего обозначение УАС ППО, осуществлялась ЧТЗ совместно с заводом №255 согласно решениям ГБТУ и Министерства транспортного машиностроения от 15 августа 1956 г. и от 6 февраля 1957 г., а также протоколу технического совещания представителей ГБТУ, НИИБТ полигона, Министерства транспортного машиностроения и танковых заводов в ноябре 1956 г. Усовершенствованный образец новой системы пожаротушения изготовили на заводе №255. Заводские испытания УАС ППО в танке Т-10 (№5409А311) прошли в период с 12 апреля по 2 июня 1958 г. на ЧТЗ.

Представленный образец УАС ППО предназначался для автоматического тушения пожара в обитаемых отделениях и МТО танков и САУ и имел дублирующее устройство ручного пуска. В состав системы входили: автомат системы (АС), термоэлектродатчики (ТЭД), релейная распределительная коробка (КРР), углекислотные баллоны с распределительными головками, обратные клапаны (КО) с поворотными угольниками, трубопроводы с распылителями, коробка управления вентилятором (КУВ) и МОД, обеспечивавший автоматическую остановку двигателя при возникновении пожара в танке.

Автомат системы и распределительная коробка размещались в отделении управления (АС – справа от центрального щитка водителя, а КРР – над баллонами ППО, которые устанавливались справа от водителя на штатных местах).

При испытаниях в системе УАС ППО использовались ТЭД, состоявшие из 15 последовательно соединенных термопар (хромель-капель). В боевом отделении танка устанавливались четыре ТЭД и девять распылителей, в МТО – четыре ТЭД и семь распылителей.

Испытания УАС ППО проводились как в стационарных, так и в ходовых условиях. Проверка элементов системы осуществлялась с помощью нагревательного прибора. За время ходовых испытаний танк прошел 1000 км, при этом протяженность пройденного пути за один пробег составляла 44-123 км (меньший километраж при отдельных пробегах был обусловлен параллельным проведением испытаний других опытных узлов танка). Средние скорости движения танка при пробегах составляли 16-30 км/ч. Во время пробегов танка УАС ППО всегда находилась в состоянии готовности к автоматической работе. При этом проверялись влияние тряски и окружающих температур на возможность самопроизвольного срабатывания системы и работоспособность ее аппаратуры.

Контроль предусмотренных программой испытаний параметров при пожарах и после их ликвидации (время замыкания и срабатывания ТЭД и пиропатронов, МОД, отключения и включения вентиляторов, ввода аварийного баллона) осуществлялся по специально изготовленному выносному щиту с сигнальными лампами, смонтированному на переднем правом подкрылке машины. На случай отказа МОД на машине установили дистанционное управление (с помощью троса) педалью подачи топлива. Наблюдение за интенсивностью и распространением пожара в боевом отделении велось через люки, которые закрывались специальными остекленными щитами.

В качестве меры предосторожности в случае отказа системы ППО снаружи танка разместили два 30-литровых баллона с углекислотой, соединенные, соответственно, с трубопроводами боевого отделения и МТО машины. Во избежание образования паров топлива топливные баки танка были полностью заправлены, а в боеукладках уложены специальные макеты выстрелов.

Для создания пожаров в качестве горючего вещества использовали смесь, состоявшую из двух частей дизельного топлива и одной части бензина. При испытаниях УАС ППО провели опыты по тушению пожаров внутри танка. В район создания пожара заливали 30 л горючей смеси, а при последующих пожарах (в этом районе) смесь добавляли по необходимости. Поджиг горючей смеси в танке производился специально изготовленными электрозапалами.

При раздельных пожарах (только в боевом отделении или в МТО) горючая смесь удерживалась в отделениях за счет установки танка с креном до 2-3° в соответствующую сторону. При одновременных пожарах в боевом отделении и МТО машина располагалась горизонтально.

Для более интенсивного распространения пожара и создания большой зоны горения поджиг горючей смеси производился в двух точках одновременно. В целях уменьшения испаряемости горючей смеси при подготовке пожаров и избежания сильных взрывов в моменты запала смеси предварительный прогрев танка перед пожарами не производился. Всего за время испытаний УАС ППО произвели 20 пожаров тремя отдельными сериями.

Первую серию из шести пожаров провели перед началом ходовых испытаний. В процессе ходовых испытаний в объеме 1000 км пробега, после каждого выезда танка производился осмотр системы, а через 500 км пробега – контрольные проверки ее работы.

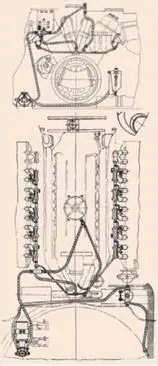

Схема установки ТЭД и распылителей в системе УАС ППО («Объект 739») танка Т-10, 1958 г.

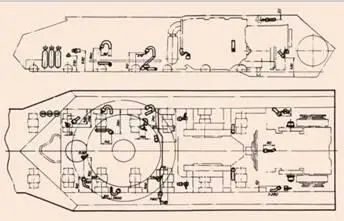

Схема очагов одновременных пожаров в боевом отделении и МТО танка Т-10. Испытания УАС ППО («Объект 739»), 1958 г.

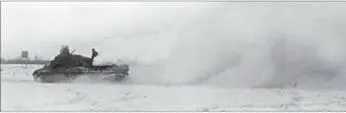

Испытания системы ТДА в танке Т-10А. НИИБТ полигон, 1958 г.

Установка системы ТДА в танке Т-10А.

По окончании ходовых испытаний провели вторую и третью серии пожаров. При тушении пожаров первой и второй серии в качестве огнегасящего состава применялась углекислота. Для получения сравнительных данных по эффективности огнетушения при тушении пожаров третьей серии использовали огнегасящий состав «3,5» (70% бромэтана и 30% углекислоты).

Пожары второй и третьей серии (каждая из семи пожаров) были организованы по одной методике: шесть пожаров – на стоянке танка и один пожар – на ходу танка в МТО.

На ходовых испытаниях случаев самопроизвольного срабатывания и поломки аппаратуры УАС ППО не наблюдалось. Автоматы системы действовали безотказно и обеспечили ее включение в обоих отделениях танка при возникновении пожара, отключение двигателя при тушении пожара, отключение вентиляторов при срабатывании системы и включение их после ликвидации пожара, а также введение в действие очередного баллона при неисправности предыдущего баллона. Автоматическая аппаратура выдержала 300 срабатываний без каких-либо повреждений и была пригодна к дальнейшей эксплуатации. ТЭД продемонстрировали высокую чувствительность к воздействию пламени. При контрольных проверках время срабатывания находилось в пределах от 1 до 3,5 с с момента поднесения нагревательного прибора. При опытах на тушение пожаров срабатывание ТЭД происходило по истечении 1-19 с с момента образования пожара, что зависело от зоны горения и интенсивности распространения пожара. Задержка выхода углекислоты при пожарах в МТО – 3,3-7 с после срабатывания ТЭД, включение вентиляторов – по истечении 33-59 с после срабатывания пиропатрона.
