Напротив, Войска ПВО страны и ВМФ нуждались в скорейшем создании современного средства борьбы с аэродинамическими целями (самолетами и крылатыми ракетами) для замены замышленного еще в начале 1950-х гг. комплекса С-75 и не увязывали эту задачу с противоракетной обороной. В то время ни одна из известных баллистических ракет не создавала угрозы для кораблей, вышедших в море. Боевые головки ракет, нацеленных на объекты в глубине территории СССР, летели так быстро, что для их перехвата требовались сложные и громоздкие комплексы стратегической ПРО, унификация которых с противосамолетными ЗРК представлялась нецелесообразной. Исходя из общности задач, удалось достигнуть высокой степени унификации наземного ЗРК С-300П и корабельного С-300Ф — полной по ракете и частичной по радиоэлектронным средствам.

В частности, конструкторы головного разработчика ЗРК С-300Ф — ВНИИ РЭ (позже — НПО «Альтаир»), руководимые главным конструктором В.А. Букатовым и его заместителем Б.М. Палладиным, использовали в корабельной аппаратуре приемники и передатчики радиолокатора подсвета и наведения ракет, создаваемые в МКБ «Стрела» (в дальнейшем — НПО «Алмаз») под руководством Б.М. Бункина для комплекса Войск ПВО С-300П. Единым стал и основной состав электронно-вычислительных средств.

В то же время, с учетом корабельной качки, особенностей отражения радиолокационных лучей от водной поверхности, воздействия неблагоприятной водной среды, антенные посты пришлось разрабатывать заново. Это отразилось и на их внешнем облике. В наземном комплексе прямоугольные плоские фазированные антенные решетки в транспортном положении горизонтально укладывались на крыши соответствующих кабин комплекса. В корабельном варианте антенные решетки были скрыты внутри похожих на велосипедные фары радиопрозрачных обтекателей. Каркас фазированной антенной решетки отражательного типа был изготовлен из пенополиуретана, окантованного алюминиевым кольцом. Ниже основной антенны, предназначенной для сопровождения целей и наведения ракет, располагалась фазированная решетка антенны захвата ракет, а на верней части подантенного контейнера — три антенны компенсации излучения по боковым лепесткам диаграммы направленности. Внутри контейнера находились передатчики, приемники и другая аппаратура станции. Контейнер с антенной мог поворачиваться по курсовому углу на ±175°, а сканирование луча по двум осям относительно плоскости антенны осуществлялось электронным способом.

Нужно отметить, что требования со стороны корабельного комплекса существенно повлияли на выбор схемы старта и аэродинамической компоновки ракеты.

Вертикальный старт из подпалубного пространства позволял обойтись без ставших традиционными поворотных тумбовых пусковых установок с балочными направляющими, обеспечив высокую защищенность боекомплекта и практически неограниченный темп пуска ракет. При этом моряков не устраивала схема пуска ракет под действием тяги собственного двигателя, в принципе допустимая для Войск ПВО. Возможный взрыв двигателя в момент запуска в замкнутом подпалубном пространстве вполне мог привести к гибели корабля с сотнями моряков на борту не только в военное, но и в мирное время.

Не вполне подходила и схема «минометного» старта с использованием порохового аккумулятора давления, наддувающего подракетное пространство в транспортно-пусковом контейнере, в котором размещается ракета. В момент раскупорки контейнера при выходе из него ракеты образуются ударные волны, способные снести множество антенн и других надпалубных устройств корабля. Кроме того, возникает проблема с улавливанием грозящих падением на палубу поддона и других элементов, обеспечивающих соосное движение ракеты в контейнере и обтюрацию замкнутого пространства за ее хвостовым отсеком. Войска ПВО нашли еще один аргумент против этой схемы старта — истекающая из контейнера яркая струя догорающих газов будет демаскировать расположение позиций комплекса. В результате уже после начала летных испытаний разработчики перешли на катапультную схему. Продукты сгорания газогенератора поступали в длинные цилиндры с движущимися по ним поршнями, которые были связаны с ракетой.

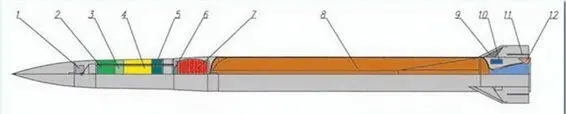

Компоновка ракеты 48Н6.

1 — радиопеленгатор (визир); 2 — автопилот; 3 — радиовзрыватель; 4 — аппаратура радиоуправления; 5 — источник электроэнергии; 6 — предохранительно-исполнительный механизм; 7 — боевая часть; 8 — двигатель; 9 — аэродинамический руль-элерон; 10 — рулевой привод; 11 — устройство раскрытия руля-элерона; 12 — газовый руль-элерон.

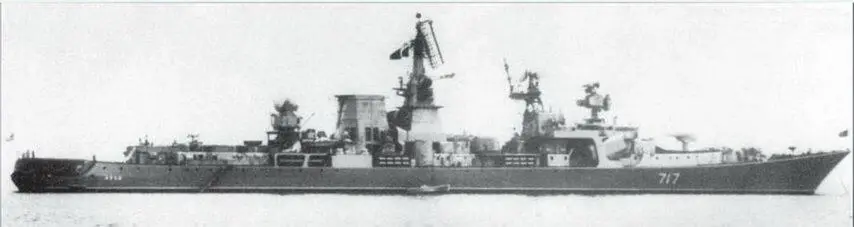

Большой противолодочный корабль пр.1134БФ «Азов». 1987–1988 гг.

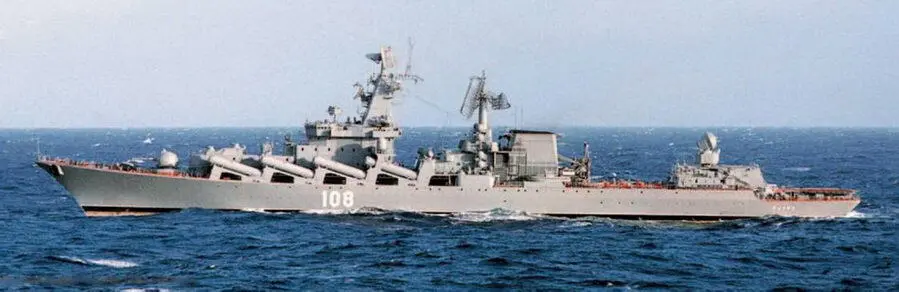

Ракетный крейсер пр.1164 «Слава».

Можно предположить, что первоначальная аэродинамическая схема ракеты, спроектированной в ОКБ «Факел» под руководством П.Д. Грушина, выбиралась не без влияния внешнего облика американских корабельных зенитных ракет «Тартар» и «Стандарт». Однако сходство компоновок советских и американских ракет определялось не подражанием, а общностью требований. Для того чтобы обеспечить достаточную площадь крыльев при их минимальном размахе, применили крылья предельно малого удлинения — «пилоны», или, как их еще называли, «ребра». Среди испытывавшихся в аэродинамических трубах моделей советской ракеты наряду с подобными «Тартару» вариантами с четырьмя крыльевыми «пилонами» была и компоновка с восемью «ребрами».

Исследования показали, что для условий полета, характерных для ракет комплексов С-300, вклад крыльев в формирование подъемной силы незначителен. В итоге была принята компоновка, напоминающая баллистическую ракету, — вообще без крыльев, с расположенными на хвостовом отсеке аэродинамическими рулями. Но именно нереализованная первоначальная компоновка определила выбор технологии формирования металлического корпуса ракеты — методом глубокой вытяжки, позволяющим одновременно с цилиндрической поверхностью сформировать и крылья-«пилоны».

Требованиям корабельного комплекса соответствовала и одноступенчатая схема ракеты, исключающая возможность падения ускорителя на соседний корабль. Отвечала заветным чаяниям моряков и схема эксплуатации ракеты в транспортно-пусковом контейнере, с обеспечением заданной надежности на протяжении всего гарантийного срока эксплуатации без проведения частых регламентных проверок. Эта проблема на флоте стояла даже острей, чем в Войсках ПВО страны, так как проведение регламента в корабельных условиях требовало предоставления значительных объемов для размещения соответствующего оборудования, а береговые проверки влекли за собой понижение боевой готовности корабля и проведение дополнительных трудоемких загрузок-выгрузок, чреватых не только механическими повреждениями ракет, но и более серьезными неприятностями.
