ОАО «МКБ «Радуга» также были представлены новые модификации известной ракеты Х-59. Х-59М2Е отличается установкой низкоуровневой телевизионно-командной системы наведения, что существенно расширяет возможности ее боевого применения. На противокорабельной ракете Х-59МК устанавливается радиолокационная ГСН. Это позволяет рассматривать ее как конкурента Х-35УЭ. Основными достоинствами Х-59МК является вдвое более тяжелая боевая часть, весящая 320 кг (что позволяет уничтожить одной ракетой не только катер, но и эсминец противника), а также наличие оборудования для применения Х-59 и Х-58 на самолетах, состоящих в эксплуатации. С другой стороны, Х-59МК в 1,5 раза тяжелее Х-35.

Развитием ракеты Х-59МК является Х-59МК2, которая, однако, не предназначена для наведения на радиолокационноконтрастные объекты. Она оснащается аппаратурой спутниковой системы навигации и оптико-электронной аппаратурой для привязки положения ракеты к местности в районе цели с заранее известными координатами.

ОАО «Гос МКБ «Вымпел» им. И.И. Торопова», также входящее в Корпорацию «ТРВ», представило три новых авиационных ракеты, ранее продемонстрированных на МАКС-2011.

Ракета класса «воздух-воздух» малой дальности РВВ-МД по массе (106 кг), длине (2,92 м) и диаметру (170 мм) практически соответствует широко известной Р-73Э, но оснащена новой многоспектральной ГСН, что существенно повышает эффективность применения в условия постановки противником ИК-помех. Диапазон вводимых углов целеуказания расширен с ±45 до ±60". Максимальная дальность пуска увеличена с 20 до 40 км, а использование комбинированного аэро- и газодинамического управления обеспечивает высокую маневренность, в частности, возможность разворота после пуска на 180° с радиусом 200 м.

Ракета класса «воздух-воздух» средней дальности РВВ-СД по массе (190 кг) на 15 кг тяжелее, а по длине (3,71 м) на 110 мм длиннее своей предшественницы РВВ-АЕ, имея тот же калибр (200 мм). Для увеличения максимальной дальности с 80 до 110 км наряду с другими мероприятиями осуществлено совершенствование аэродинамических форм, включая изменение конфигурации обтекателя ГСН и переход к хорошо обтекаемым профилям в конструкции раскрываемых решетчатых рулей.

Ракета класса «воздух- воздух» большой дальности РВВ-БД не является модернизацией применявшейся на МиГ-31 ракеты Р-33, оснащенной полуактивной ГСН. В то же время она имеет много общего с испытывавшимся в 1990-е гг. изделием К-37, предназначенным для модернизированных вариантов МиГ-31. Использование в новой ракете инерциального наведения с радиокоррекцией в сочетании с АРЛГСН обеспечивает поражение цели на дальности до 200 км. Стартовая масса ракеты (510 кг) включает массу боевой части (60 кг). Габариты ракеты (длина — 4,06 м, диаметр — 380 мм при раскрываемых при пуске консолях крыла и оперения) обеспечивают возможность ее внутрифюзеляжного размещения.

Наиболее загадочным экспонатом ракетной тематики Гос МКБ «Вымпел» стала представленная в углу павильонной экспозиции ракета класса «земля-воздух» малой дальности РЗВ-МД. На сопроводительной табличке указывалось, что ракета с радиокомандным наведением развивает скорость 1000 м/с и обеспечивает поражение целей на дальностях до 16 км и высотах до 10 км. Масса ТПК с ракетой -163 кг, длина ТПК — 2,94 м при диаметре 240 мм. На выставленном рядом с ракетой цилиндрическом ТПК нанесено обозначение 9М338К. Ранее в ЗРК семейства «Тор» принялись ракеты 9М330 и 9М331.

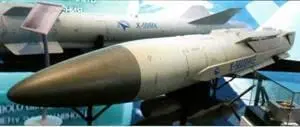

Ракета Х-58УШКЭ.

Ракета класса «воздух-воздух» РВВ-БД.

Боевая машина ПТРК «Корнет-ЭМ».

В экспозиции тульского ОАО «Конструкторское бюро приборостроения», входящего в холдингОАО «НПО «Высокоточные комплексы», зенитное вооружение было представлено широко известной системой «Панцирь С-1» на колесном шасси, а противотанковое — боевой машиной комплекса «Корнет-ЭМ» с размещением на колесном шасси «Тигр» двух пусковых установок, что позволяет одновременно обстреливать две цели. Полный боекомплект — 16 ракет, из них половина находится на пусковых установках. Дальность поражения танков увеличена с 5500 м у штатной 9М133М-1 до 8000 м для модернизированной ракеты 9М133М-2 с кумулятивной боевой частью, обеспечивающей пробитие брони толщиной до 1100–1300 мм. В модификации ракеты с фугасной боевой частью 9М133М-3 дальность увеличена до 10000 м, при этом помимо наземных объектов могут поражаться также вертолеты и беспилотники. Внешним отличием новых ракет является характерная полуэллиптическая форма консоли крыла в плане. В комплекс внедрена система автоматического сопровождения цели, что позволит впятеро улучшить точность наведения и исключить «человеческий фактор», связанный с отрицательным влиянием обстановки боя на психофизиологические возможности оператора.

В состав батареи комплекса «Корнет-ЭМ», в дополнение к девяти боевыми машинам, вводится машина разведки и управления командира батареи с телевизионными, тепловизионными и радиолокационными средствами разведки и наблюдения. По оценкам разработчиков, одна батарея способна отразить атаку танкового батальона, в течение 1 мин поразив 32-34танка противника.

В статье использованы фото Р. Ангельского и В. Изъюрова.

Пусковая установка 50П6Е.

Пункт боевого управления 50КВЕ.

Фото М. Лисова.

Батарейный командный пункт на шасси автомобиля ТАТА.

Транспортно-заряжающая машина 9Т244 на шасси автомобиля ТАТА.
