«При современной глубине обороны и организованности войск, огромной мощности их огня (который будет направлен на штурмовую авиацию) штурмовая авиация будет нести очень крупные потери». Эти пророческие слова самого Ильюшина, произнесенные им в 1938 г. стали первым шагом к созданию одного из известнейших самолетов Второй мировой войны, который позднее стал так же ярким примером манипулирования общественным мнением, эффективной рекламы и пропаганды. Наверно самым ярким примером этого может быть книга W.Helda «The German fighter units over Russia» в которой на странице 186 можно прочитать, что самолеты Ил-2 имели самые низкие относительные потери, тогда как в действительности они были наибольшими.

Прим.: Полный комплект иллюстраций, расположенных как в печатном издании, подписи к иллюстрациям текстом.


Ил-2 Ил-10 Часть 1 - читать онлайн бесплатно полную версию (весь текст целиком)

Ил-2 Ил-10 Часть 1 - читать книгу онлайн бесплатно, автор С. Иванов
Тёмная тема
Сбросить

Интервал:

Закладка:

Сделать
Ил2 с пушками НС37 контейнеры первого типа 194243 г контейнер НС37 - фото 85

Ил-2 с пушками НС-37, контейнеры первого типа, 1942/43 г.

контейнер НС37 первого типа Ил2 со стрелкой с пушками НС37 контейнеры - фото 86

контейнер НС-37 первого типа

Ил2 со стрелкой с пушками НС37 контейнеры позднего типа 1944 контейнер - фото 87

Ил-2 «со стрелкой» с пушками НС-37, контейнеры позднего типа, 1944

контейнер НС37 позднего типа Усиливающие накладки - фото 88

контейнер НС-37 позднего типа

Усиливающие накладки Ил2 со стрелкой 1943 г - фото 89

Усиливающие накладки

Ил2 со стрелкой 1943 г Ил2 со стрелкой 1944 г - фото 90 Ил2 со стрелкой 1943 г Ил2 со стрелкой 1944 г - фото 91

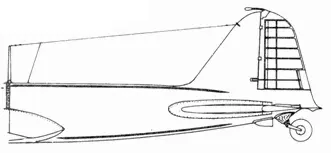

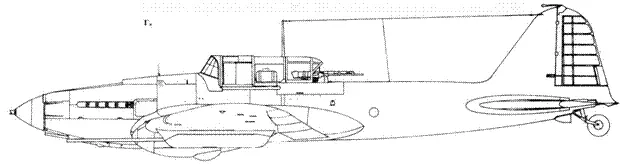

Ил-2 «со стрелкой», 1943 г.

Ил2 со стрелкой 1944 г Ил2У серийный - фото 92 Ил2 Ил10 Часть 1 - фото 93

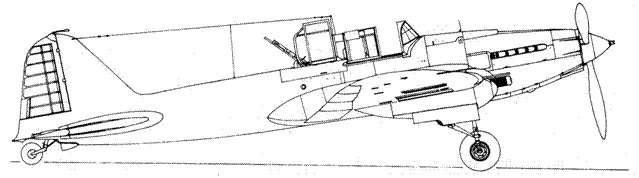

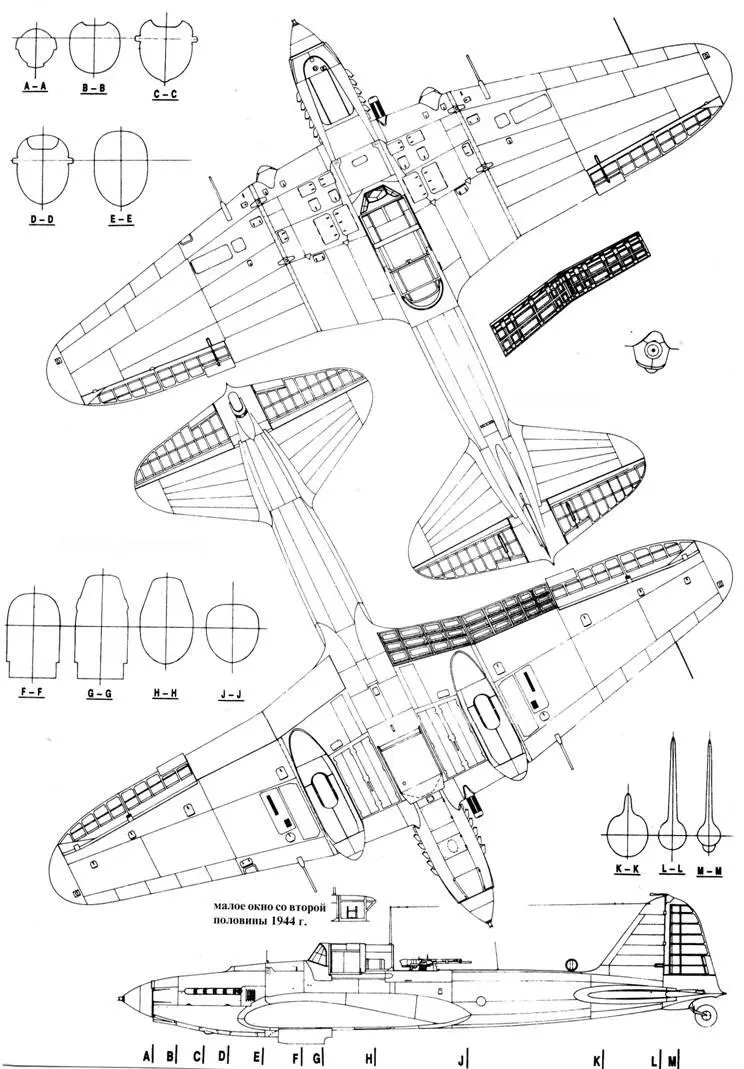

Ил-2 «со стрелкой», 1944 г.

Ил2У серийный Ил2У импровизированный Ил2КР - фото 94 Ил2У серийный Ил2У импровизированный Ил2КР - фото 95

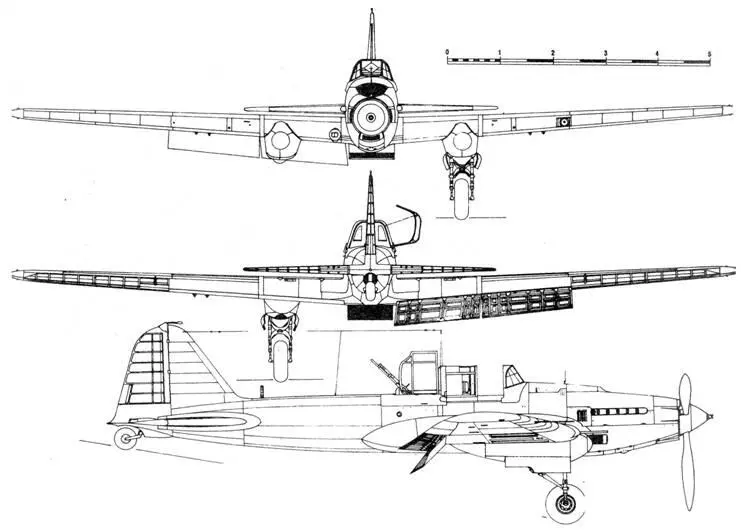

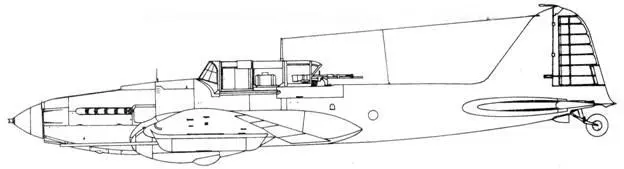

Ил-2У серийный

Ил2У импровизированный Ил2КР Ил2КР со специальной фотокамерой - фото 96

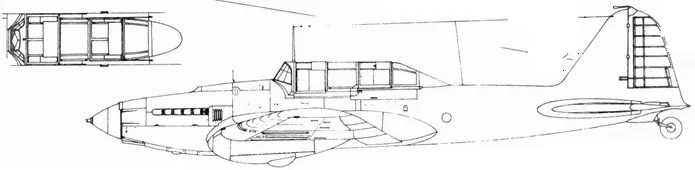

Ил-2У импровизированный

Ил2КР Ил2КР со специальной фотокамерой Штурмовик все время - фото 97

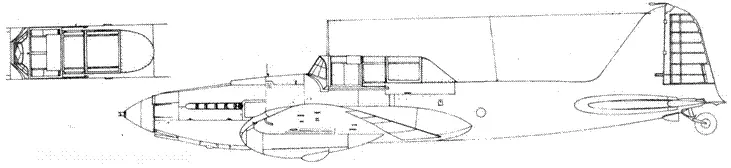

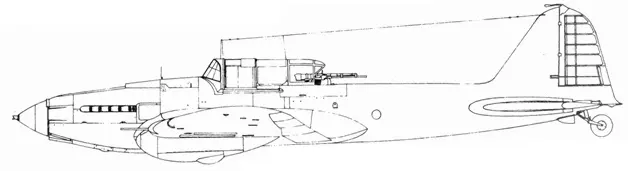

Ил-2КР

Ил2КР со специальной фотокамерой Штурмовик все время модернизировался - фото 98

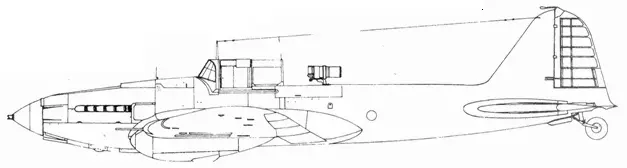

Ил-2КР со специальной фотокамерой

Штурмовик все время модернизировался. Вероятнее всего осенью 1941 г. была подвергнута модернизации топливная система, прежде всего, увеличен бак № 3. В результате этого возросло количество направляемого топлива до 535 кг и масла до 65 кг. Благодаря этому дальность увеличилась до 740 км. В августе 1941 г. началось производство первых серий Ил-2 с пушками ВЯ-23, которые полностью вытеснили пушки ШВАК (к тому времени уже располагавшие боезапасом в 500 снарядов) в начале 1942 г. Более менее в это же время вернулись к первоначальной деревянной задней части фюзеляжа. Это, разумеется, привело к снижению характеристик самолета, но в данном случае такая необходимость была вызвана объективными обстоятельствами. Из-за недостаточной развитости промышленности и из-за того что европейская часть страны была захвачена немцами, в Советском Союзе существенно не хватало металла, особенно цветного, в том числе алюминия. По той же причине вскоре перешли к изготовлению из дерева внутренней части крыльев, что существенно ухудшило эксплуатационные свойства самолета, вызвало увеличение его массы, а так же снижение его характеристик. Однако в 1942–1943 гг… этим решениям не было альтернативы. Единственно, что можно было сделать, это укрепить фюзеляж специальными низкокачественными металлическими листами (тремя или четырьмя) для сохранения его деревянной части. Позднее в ходе массового производства 1942 г. деревянная конструкция фюзеляжа была несколько усилена, а гак же улучшена технология его изготовления, благодаря чему стал возможен отказ от этих «накладок». Тем не менее до конца производства Ил-2 деревянный фюзеляж был его самым слабым конструктивным элементом.

Один из наиболее известных снимков двухместного Ил2 первых серий самолет - фото 99

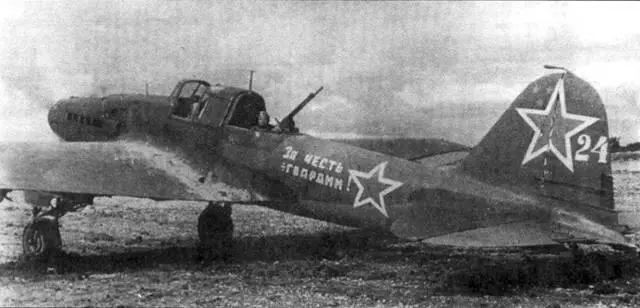

Один из наиболее известных снимков двухместного Ил-2 первых серий, самолет принадлежит 8 Гв. ШАП Черноморского Флота, 1943 г. Самолет имеет камуфляжную окраску: передняя часть фюзеляжа окрашена черно-зеленым, а задняя — светло зелено-оливковым. На вертикальном оперении находится пятно третьего цвета, среднего оттенка (темно-зеленый?), а за кабиной стрелка, как и на правом элероне видны пятна четвертого цвета (песочный?). Левый стабилизатор почти полностью черно-зеленый с темно-зеленой законцовкой и светло зелено-оливковым рулем высоты. На киле в левом верхнем углу — три красные звездочки обозначающие победы одержанные экипажем. На фюзеляже надпись «За честь гвардии». Самолет имеет низкую мачту антенны, характерную для первых серий двухместных машин.

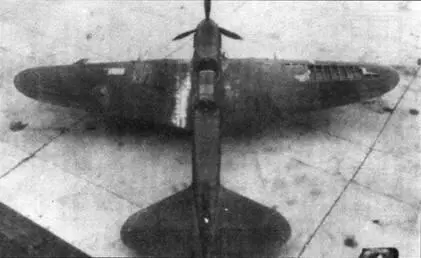

Этот Ил2 М имеет боевые повреждения на крыле Самолет был возвращен в ЛИИ в - фото 100

Этот Ил-2 М имеет боевые повреждения на крыле. Самолет был возвращен в ЛИИ в Жуковском в 1943 г. для испытаний. Ни у одного варианта Ил-2 не наносились звезды на верхних поверхностях крыльев. На левом центроплане, возле кабины стерта краска — в этом месте экипаж обычно залезал в самолет.

Штурмовик выдерживал значительные боевые повреждения и несмотря на них - фото 101

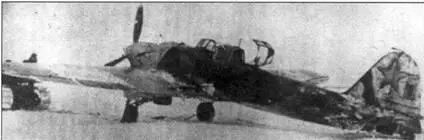

Штурмовик выдерживал значительные боевые повреждения и несмотря на них доставлял свои экипажи домой. Этот Ил-2 М, желтый № 5, имеет почти полностью отстреленный левый стабилизатор, а так же частично разрушенную заднюю часть левого крыла. Самолет окрашен черно-зелено / оливковозеленый пятнами, на фюзеляже — красная стрела.

В это же время была изменена конструкция задней броневой зашиты пилота. Вместо броневого стекла за пилотом установили броневую плиту с вырезами открывавшими — по крайней мере в теории — ограниченный обзор задней полусферы самолета. Так как оказалось, что этого недостаточно, начали устанавливать округлую броневую плиту, соединяющую верхнюю часть фонаря пилота с крышей багажника. Эти плиты были слегка выпуклой или плоской (в зависимости от производственной серии самолета или завода) формы и служили элементами конструкции задней части кабины. Крепились они к поперечной броневой перегородке за баком № 3, непосредственно на эту же перегородку устанавливалось и боковое остекление кабины пилота.

Ил2 М ранних выпусков белый 24 ВВС Черноморского Флота На фюзеляже белая - фото 102

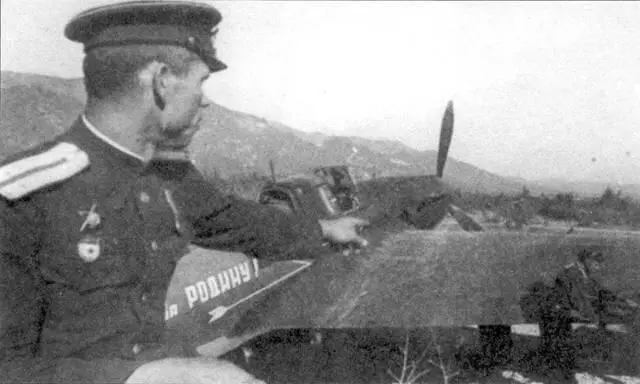

Ил-2 М ранних выпусков, белый № 24, ВВС Черноморского Флота. На фюзеляже белая надпись «За Родину». Стрела — белая, камуфляж — черно-зеленый / оливково-зеленый, на верхних поверхностях и светло-голубой на нижних.

Один из Ил2 М поздних серий так же как и ранние Ил2 Тип имеет частично - фото 103

Один из Ил-2 М поздних серий, так же как и ранние Ил-2 Тип имеет частично застекленный фонарь кабины стрелка с вырезом сзади для увеличения обзора. Такая переделка проводилась прямо в штурмовых полках, экипажами пытающимися усовершенствовать свои самолеты.
