Ю. Коршунов - Мины российского флота

Постановка мин Нобеля под Кронштадтом. С акварели Э. Нобеля

Якорная мнна конструкции Э.Нобеля образца 1854 г.: а – продольный разрез: б – вид сверху; в – схема постановки.

1 – подпружиненный ударный штырь; 2 – пиротехническое запальное устройство: 3 – железный корпус; 4 – пороховой заряд; 5 – рым для минрепа: 6 – минреп

Вторая серия минных постановок началась ранней весной 1855 г. Уже в конце марта для защиты правого фланга форта «Александр I» со льда выставили 158, на левом фланге форта «Павел I» – 217 пиротехнических мин. Затем, также со льда, на Северном фарватере выставили еще 272 мины Нобеля. На этом ледовые постановки закончились. В начале мая, после очищения рейда ото льда, на Южном фарватере выставили в четыре ряда 200 мин Якоби. В итоге образовалось сплошное минное поле, перекрывающее весь Южный фарватер. Чуть позднее его еще расширили заграждением из 54 мин Нобеля, выставленным на левом фланге форта «Павел I». В это же время, ряжевую преграду от Котлина до Лисьего Носа усилили двумя заграждениями – одним из 246 мин Нобеля, вторым – из 97 мин Якоби.

Последняя постановка 12 мин Якоби была осуществлена 22 июня 1855 г. практически на виду у противника, находившегося у Толбухина маяка. Всего за 1854- 1855 годы под Кронштадтом выставили 1865 мин – 474 конструкции Якоби и 1391 – конструкции Нобеля. К сожалению, отсутствие архивных данных не позволяет точно определить результаты применения минного оружия в Крымской войне. Обычно в литературе упоминается о подрыве четырех кораблей (скорее всего, на минах Нобеля), однако из-за малой массы пороховых зарядов в минах ни один из них не получил сколько -нибудь существенных повреждений. В то же время можно твердо утверждать, что мины свою задачу выполнили. Не случайно командующий эскадрой адмирал Ч.Непир докладывал британскому Адмиралтейству о "сильной защите подходов к Кронштадту адскими машинами”.

В Крымскую войну русские моряки использовали мины не только под Кронштадтом. На Балтике мины ставились под Свеаборгом, Ревелем, в устье Двины, на Черном море – в Днепровско Бугском лимане, под Керчью и в устье Дуная. Всего за время войны русский флот выставил около 3 тысяч мин.

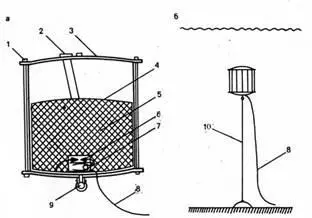

Якорная мина конструкции Б.С.Якоби образца 1855 г.: а – продольный разрез; б – схема постановки.

1 – железный каркас; 2 – трубка для засыпки пороха; 3 наружный медный корпус; 4 – внутренний медный корпус; 5 – пороховой заряд; 6 – угольковый запал; 7 – шариковый замыкатель; 8 – электропроводник к береговой батарее; 9 – рым для минрепа; 10 – минреп

В крайне неблагоприятных условиях российскому флоту пришлось вести боевые действия в русско-турецкую войну 1877- 1878 гг. Крупным броненосным кораблям противника русские моряки могли противопоставить только минное оружие. На него возлагались надежды и в случае конфликта с Англией, недовольной возможностью усиления влияния России на Черном море и в зоне проливов. Британский флот мог вновь появиться под Кронштадтом.

Вот почему, уделяя особое вниманиe отечественным разработкам, морское командование следило за всеми новинками минного оружия и за рубежом. Информация поступала главным образом от морских агентов при российских посольствах (по современной терминологии – от военно-морских атташе). В июле 1876 г. берлинский агент капитан-лейтенант Н.А.Невахович доложил, что получил приглашение присутствовать в Киле на испытаниях новой мины, изобретенной служащим германского Адмиралтейства инженером Герцем. Два месяца спустя в Петербург поступает описание мины и подробный отчет о ее испытаниях.

Главная особенность мины заключалась в использовании для заряда пироксилина и ее галъваноударном взрывателе, состоявшем из платинового запала с детонатором и пяти “рожков Герца". Каждый рожок, выполненный в виде легко сминающегося свинцового колпака, содержал в себе сухую угольноцинковую батарею с электролитом в стеклянной ампуле "склянке". При ударе корабля о мину свинцовый колпак сминался, “склянка" разбивалась и электролит активизировал батарею. Ток от батареи поступал на мостик накаливания платинового запала п воспламенял детонатор. Взрыв происходил практически мгновенно. Для обеспечения безопасности обращения с миной при постановке предусматривался специальный предохранитель – "соляной размыкатель”. С его помощью цепь запала замыкалась только после того, как соль, вставленная в предохранитель, растворялась в воде.

Н.А.Невахович доложил также, что германское Адмиралтейство рассматривает мину Герца не только как средство обороны побережья, но и как оружие активной борьбы с противником на морских коммуникациях. Получив информацию своего берлинского агента, минная комиссия, работавшая под руководством заведующего минной частью на флоте контр-адмирала К.П.Пилкина, оценила мину Герца как принципиально новый образец, открывающий целую эпоху в развитии минного оружия.

В октябре 1876 г. управляющий Морским министерством вице-адмирал С.С.Лесовский дает указание Н.А.Неваховичу оформить заказ на изготовление в Германии 200 мин Герца "с внутренним устройством, которое выработано на практике для… верного действия мин". Менее чем через месяц заключается контракт с машиностроительной фабрикой «Циклоп».

Аналогичные контракты на изготовление комплектующих элементов к минам были заключены и с другими фирмами. Общая стоимость контрактов без учета доставки мин в Россию составила 38 тысяч рублей. Поставка готовой продукции от каждого изготовителя предусматривалась раздельно, а сборку мин планировалось производить на месте силами русских специалистов.

Якорная мина конструкции Герца образца 1876 г.

1 – гальваноударные свинцовые колпаки: 2 – железный корпус; 3 – пироксилиновый заряд: 4 – запальное устройство; 5 – соединительные проводники запала; 6 – рым для минрепа; 7 – соляной разъединитель цепи запала

Русские моряки на Дунае. 1877-1878 гг.

В Петербург первая партия мин поступила в ноябре 1876 г., а уже в декабре начальник штаба разворачивающейся на юге Дунайской армии, запросил Инженерное управление и Морское министерство о возможности поставки 150 мин Герца дня защиты переправ чере-з Дунай. Мины срочно отправляются на юг, правда не в комплекте: нет проводников, минрепов и якорей. В сопроводительном письме указывается, что “их можно заменить местными материалами, например, в качестве якорей могут использоваться камни достаточного веса”. Вслед за первым контрактом берлинские заводы получили из России целый ряд заказов и с ноября 1876 г. по июль 1878 г.. т.е. менее чем за полтора года Морское и Военное министерства получили из Германии 4035 мин, 2100 и 1935 соответственно. Расходовались мины только на юге, куда за время войны было отправлено 860 мин Герца, остальные остались на Балтике и составили основу минного запаса Балтийского флота.
