С. Иванов - Me 262 последняя надежда люфтваффе Часть 3

Масляная система замкнутая без маслорадиаторов. Баки масла по 12 дм³ были укреплены в передней части двигателей. Еще один масляный бак находился с левой стороны фюзеляжа в корне крыла. Гидравлическая помпа производительностью 18 дм³/мин раз­мещалась на левом реактивном двига­теле. Гидравлический привод имели механизм уборки и выпуска шасси, зак­рывания створок его ниш, а так же выпуска закрылков. В случае аварии системы, можно было заменить масло сжатым воздухом.

Двигатель Jumo 004 В-2, вероятно во время испытаний в США.

Обвязка двигателя Jumo 004 модификации R-2 (слева) и более ранней модификации (справа).

Двигатель Jumo 004 вид спереди и сзади.

Воздушная система состояла из восьми шарообразных баллонов для хранения сжатого воздуха под давле­нием 14,805 МПа, размещенных на пе­регородке между передней и средней частями фюзеляжа. В задней части фюзеляжа находилось еще два таких баллона с запасом кислорода для кисло­родной системы пилота. Сжатый воздух предназначался для аварийного выпус­ка шасси и закрылков, а так же для пере­зарядки бортового вооружения.

Электрическая система включала в себя два генератора установленных на реактивных двигателях, мощностью по 1000 Вт каждый и напряжением 24 В, аккумулятор за пилотским креслом и проводку. Система питала стартеры двигателей, топливные помпы, меха­низм установки горизонтального опе­рения, строевые огни, систему подачи орудийных снарядов, запалы старто­вых ускорителей и сигнальных ракет.

Радиооборудование состояло из коротковолновой приемо-передающей радиостанции FuG 16ZY с кольцевой антенной на гребне фюзеляжа и шты­ревой антенной под его центральной частью, а так же из ультракоротковолной аппаратуры идентификации «свой-чужой» FuG 25a Ersting со шты­ревой антенной размещенной под ка­биной пилота. FuG 16ZY работала в частотном диапазоне 38,5-42,3 МГц, FuG 25a имела дальность 100 км и по­давала сигналы на частоте 160 МГц, а принимала на частоте 125 МГц.

Стрелковое вооружение состояло из 4 (в варианте Ме-262 А-2 только двух) пушек МК 108 калибра 30 мм размещенных в верхнем отсеке пере­дней части фюзеляжа. Две пушки ус­тановленные выше имели боезапас по 100 снарядов, а две установленные ниже - по 80 снарядов на ствол. Масса пушки составляла 62 кг, а скорострель­ность 600 выстрелов в минуту, при на­чальной скорости снаряда 520 м/с. Длина пушки составляла 1,054 м, а ее ствола 0,54 м. Электроспуск находил­ся на рукоятке управления пилота. Перезарядка пушек была электро­пневматическая, за что они получили прозвище «пневматический молоток». Около 60 Ме-262 Ala было оборудо­вано подкрыльевыми деревянными направляющими для ракетных снаря­дов R4V (2x12). Которые описаны в первой части монографии в разделе«Огневая мощь». В состав системы во­оружения входили так же фотопулемет BSK 16, размещавшийся под обтекате­лем в носу фюзеляжа, а так же прицел Revi 16B, который находился над при­борной доской в кабине пилота. Часть машин получила гироскопический прицел Askania EZ 42, обеспечивавший более высокую точность, однако он не пользовался популярностью среди пило­тов, так как был сложен в обслуживании и часто отказывал в неподходящий мо­мент. Результаты испытаний обоих при­целов представлены в таблице № 4.

Бомбардировочное вооружение устанавливалось на истребительно-бомбадировочных вариантах Ме-262 A-Ia/Jabo и Ме-262 А-2а. Оно могло подвешиваться на двух пилонах Wikingerschiff ETC 503 либо ETC 504 Пилоны устанавливались под фюзеля­жем в месте стыковки его носовой и центральной частей. Подвешиваемые под ними бомбы могли иметь вес до 500 кг. Чаще всего бомбовая нагрузка состояла из двух SC 250 или SD 250, но бывало, что подвешивалась только одна бомба SC 500. Пилот управлял их сбро­сом с дополнительной приборной пане­ли в кабине. Пилоны и бомбы ухудшали летные характеристики самолета.

Музейный экземпляр двигателя BMW 003 без капотов. Вид 3/4 спереди.

Отсек вооружения Me 262 А

Отсек вооружения Ме-262 А, вид 3/4 сзади.

Пилон Wikingerschiff под фюзеляжем Ме-262.

Me-262 B-Ia /UI, пилот – лейтенант Герберт Альтнер, Бург, апрель 1945 года.

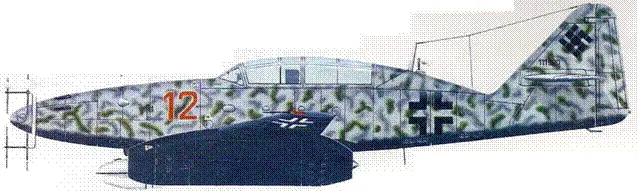

Ме-262 B-Ia /UI «красная 12», последний самолет 10./ NJG 11, пилот – лейтенант Курт Ламм, Шлезвиг апрель-май 1945 года.

Ме-262 A-Iа/U3 «белая 3» – один из первых разведывательных «Швальбе», Einzatzkommando Brauneeg, Мюнстер-Херзогенаурах лето-осень 1944 года.

Ме-262 A-Ia/U3 из 1./NAGr 1. Аэродром Цербст, апрель 1945 года. Это самолет ранних версий, прежде использовавшийся в Finzatzkommando Brauneeg, а так же в NAGr 6.

Ме-262 A-Ia/U3 «34» из 2.1 NAGr 6, апрель 1945 года.

Ме-262 A-Ia/U5 самолет Гейца Бара (в JV 44 он летал в основном на нем) на котором 27 апреля 1945 года он сбил два Р-47.

Кабина пилота Me 262А

Ме-262 B-Iа/UI – самолет одною из самых успешных ночных асов летавших на «Швальбе» – фельдфебеля Карла-Генйца Беккера.

Ме-262 A-Ia «красная 2» – на этой машине первоначально летал в 10./NJG 11 Карл-Гейнц Беккер.

Ме-262 С-Ia Heimatschutzer 1, пилот – Герд Линдер, Лехфельд. январь 1945 года.
