С. Иванов - Curtiss P-40 часть 3

Для опознавательных знаков использовались краски, перечисленные в спецификации 24114. Спецификация, в свою очередь, ссылалась на бюллетень USAAC № 41 от 16 сентября 1940 года. Белая краска — Insignia White № 46, красная — Insignia Red № 45, синяя — Insignia Blue № 47. Это все были матовые краски.

Во второй половине 1940 года в виду приближения войны вышло дополнение к спецификации 24114, в котором предписывалось убрать полосы с руля направления, а на крыльях оставить только две звезды — на правом крыле сверху и на левом крыле снизу.

В результате получался эффект, что независимо от того сверху или снизу смотреть на самолет, опознавательный знак находился справа по направлению полета.

Это была первая крупная реформа американских опознавательных знаков с 1918 года. Следует заметить, что такое расположение опознавательных знаков оказалось весьма удачным и практикуется до сих пор.

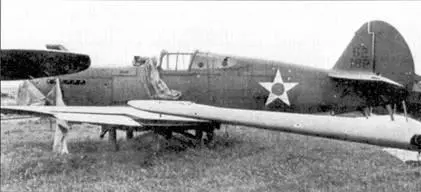

Р-4 °C из 44th PS, Белоуз-филд, уничтоженный во время налета японцев на Гавайи 7 декабря 1941 года. Самолеты эскадрильи несли крупные белые тактические номера.

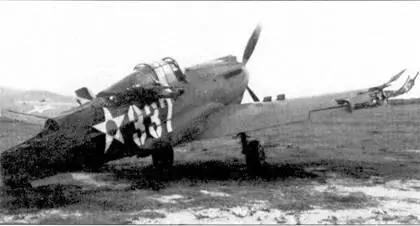

Поврежденный на земле Р-4 °C из 18th PG ожидает своей очереди для ремонта. Обратите внимание па многочисленные пробоины от осколков. Самолет имеет стандартные опознавательные знаки.

Закрашиваются красные круги. Инструктор показывает курсантам, как надо закрашивать круг одним движением пульверизатора, Рандолф-филд. Откровенно говоря, инструктор показал «как не надо» закрашивать — брызги краски далеко разлетелись по синему фону.

Слева: закрашивание красных кругов на Р-40Е на палубе авианосца «Ranger». Самолеты доставляются в Китай для пополнения AVG. Виден английский камуфляж.

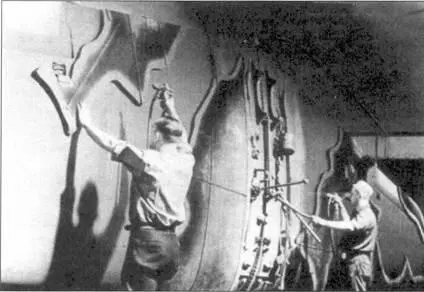

Нанесение камуфляжа на крыло Р-40 на заводе. Для нанесения камуфляжа использовались резиновые шаблоны, благодаря чему рисунок был одинаков на всех машинах, а пятна имели резкие границы.

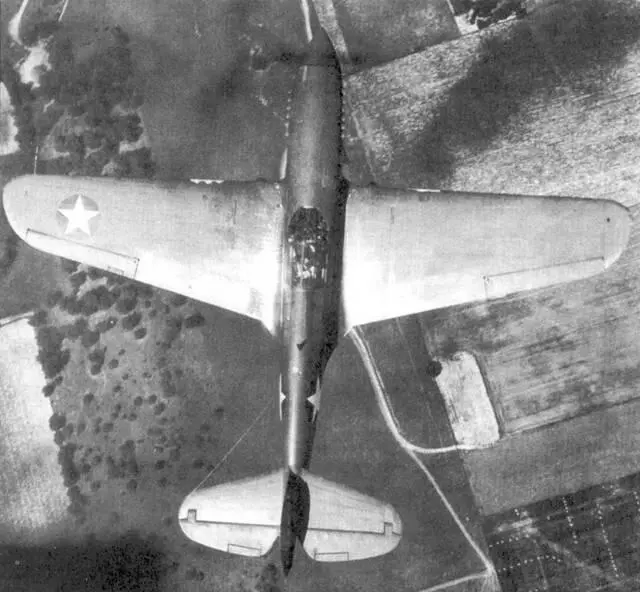

P-40F-2-CU (41-13601) в камуфляже Olive Drab. Виден опознавательный знак на левом крыле.

Поправкой № 1 к спецификации 24102-К от 18 декабря 1940 года вводилось нанесение опознавательных знаков на фюзеляж. Знаки следовало разместить на половине расстояния между задней кромкой крыла и передней кромкой горизонтального стабилизатора. Диаметр знака зависел от размера фюзеляжа и составлял 3/4 его высоты. Кроме того, знак не мог наезжать на подвижные детали конструкции. Поправкой № 5 к этой же спецификации максимальный диаметр знака ограничивался 48 дюймами (122 см).

В первые же месяцы войны начали поступать сообщения о многочисленных ошибках в идентификации, вызванных красным кругом в центре звезды. В горячке боя американские летчики и зенитчики стреляли по всему, на чем были красные круги. Случалось, что американские пилоты вели упорные воздушные бои между собой.

В результате росли потери в людях и машинах. Реакция руководства была достаточно быстрой. 28 мая 1942 года поправкой № 3 к спецификации 98-24102-К было приказано закрасить белой краской красный круг в центре звезды. Это была временная мера в ожидании нового дизайна опознавательных знаков, в котором использовались бы все три цвета национального флага.

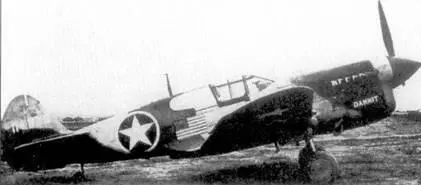

P-40F (41-14378) «Dammit» из 33rd FG, Оране, Северная Африка, середина декабря 1942 года. Камуфляж Middle Stone/Dark Earth + Azure Blue. Кок Dark Earth. Вокруг опознавательных знаков желтая кайма, на борту дополнительно изображен американский флаг.

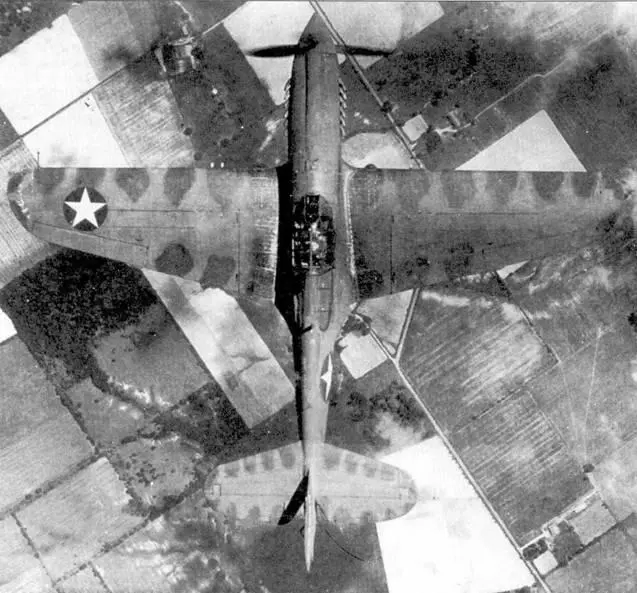

P-40N-1-CU (42-104528) в камуфляже, введенном в июне 1942 годи. Поверх стандартного камуфляжа Olive Drab 41, на кромках крыльев и горизонтальных стабилизаторов нанесены неправильные полукруглые пятна Medium Green 42.

1 октября 1942 года документом Operational Memorandum № 9 от 25 сентября 1942 года вводились новые изменения в опознавательных знаках. Правда, они касались лишь машин находившихся в распоряжении генерала Эйзенхауэра. Знаки на фюзеляже и нижней стороне крыла получили желтую обводку шириной 2 дюйма. Звезда на верхней стороне крыла осталась без канта.

Почему был выбран для канта желтый цвет, можно только догадываться. Вероятно, это была попытка придать американским опознавательным знакам внешность концентрических опознавательных знаков у англичан. Когда армия США готовилась к операции «Torch», она еще не играла в войне в Европе сколько-нибудь заметную роль. Прежде всего, американцы понятия не имели о характере войны и внимательно прислушивались к опыту англичан. Кроме того, появление на ТВД большого числа самолетов с неизвестными опознавательными знаками могло привести к многочисленным ошибкам со стороны англичан. Поэтому опознавательные знаки нужно было как-то унифицировать. В этом смысле желтая обводка вокруг синего круга была наиболее простым и эффективным решением. На большом числе Р-40 также присутствовали английские желтые fin flash на килях. Это были машины, первоначально предназначенные для англичан, но затем оставленные американцами у себя. Было решено оставить этот английский элемент быстрой идентификации.

Тут следует заметить, что Р-40 из 325 PG, высадившейся 8 ноября в районе Касабланки, не имели желтых обводок. Вместо этого у них по обеим сторонам фюзеляжа и на нижней стороне левого крыла были изображены флаги США размером 80x60 см.

В 8 AF желтые обводки наносили, прежде всего, на истребители Р-47, которые силуэтом походили на немецкие самолеты. Но многие истребители других типов также получили желтый кант вокруг синего круга.

Самолеты, поступавшие в качестве пополнения, желтых обводок уже не имели. В результате очень быстро возникла довольно пестрая картина. Если добавить сюда несколько камуфляжных схем, то американские истребительные группы напоминали какие-то партизанские отряды, а не регулярные части. Поэтому в начале 1943 года в GHQAF началась работа над новым опознавательным знаком. Результат этой работы представили в документе AN-I-9a от 29 июня 1943 года. Документ предписывал закрасить все обводки, а вместо них слева и справа от звезды нанести белые прямоугольники размером 1/ 2x 1/ 4от диаметра звезды, а весь знак целиком обвести красным кантом шириной 1/8 диаметра звезды. Верхний угол прямоугольников должен был находиться встык с кончиком луча звезды, а внутренняя сторона прямоугольника иметь углубление, описывающее синий круг.
