Рафаил Мельников - “Цесаревич” Часть I. Эскадренный броненосец. 1899-1906 гг.

Левая передняя цистерна получила пробоину в правую нижнюю часть, у места соединения трубы с цистерной, правая — пять пробоин в корпусе, задняя — сбита труба, заднее дно и несколько мелких пробоин. Таким образом, общую поверхность действия осколков от трех снарядов можно считать около 200 м, а от газов около 400 м². 26 июля 1904 года во время бомбардирования Порт-Артура осадной артиллерией с расстояния 20 кабельтовых фугасный снаряд калибра 120 мм попал в носовую броню броненосца «Цесаревич» около 37 носового шпангоута с правой стороны. След на броне оказался едва заметным и представлял из себя несколько крапинок. Повреждения были только от сотрясения. Повреждение пришлось против помещения носового минного аппарата. Станок минной мастерской сорвало с места причем все четыре чугунные ножки сломались. Ящик с разными принадлежностями был силой удара переброшен через лежавшего на палубе человека. Других повреждений не было.

12. Во время боя 28 июля около 6 часов вечера с расстояния около 45 кабельтовых (вероятно с броненосного отряда японской эскадры) попал снаряд в носовую башню 12" орудий с правой стороны. Снаряд был фугасный и при ударе о броню башни разорвался. Башня в это время была на левый борт. Судя по силе удара, почувствованного внутри башни, можно заключить, что снаряд был 12" калибра. Разрушение было следующее: на башне остался след глубиной не более 1,5 см и имел вид неправильного эллипса. В центре была наибольшая впадина (1,5 см). Осколки от снаряда, разорвавшегося при ударе в броню башни, никаких существенных повреждений не нанесли и только немного попортили палубу фут на 5–6 [1,5–2 м] от башни.

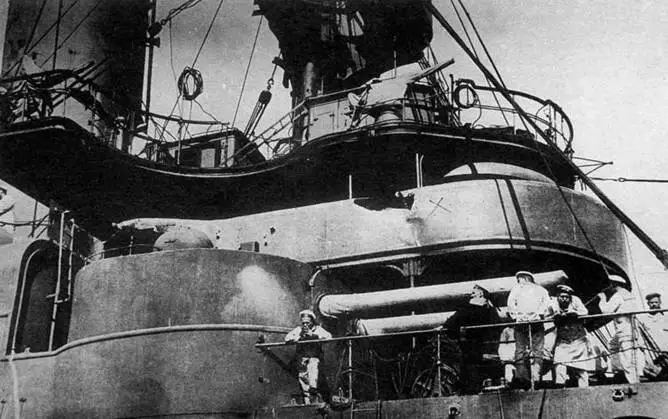

Броненосец “Цесаревич" (Повреждения носового мостика. В центре видно повреждение коечных сеток на мостике от снаряда, прошедшего потом через боевую рубку и убившего лейтенанта Драгишич-Никшича.)

13. Во время первого боя 28 июля около 1 часа дня с расстояния 50 кабельтовых попал снаряд в подушку правого станового якоря. Судя по толщине стенок найденных осколков, можно думать, что это был 8" или 12" снаряд. Стенки осколка были на много толще, чем у русского 6" снаряда, а сам осколок довольно длинный. Можно предполагать, что снаряд ударился головной частью в 40-й шпангоут и тут же разорвался. Это предположение основано на том, что два главных отверстия получились по обе стороны от шпангоута: одно в борту, а другое в самой подушке. Сам же шпангоут был смят, а палуба спардека пробита.

Третий более крупный осколок попал в иллюминатор одной из кондукторских кают и выбил его; остальные осколки разнеслись по борту до бортовой брони с направлением к носу, где они делали следы, но не пробили нигде борта. Другая часть осколков попала в спардек, где они частью вылетели за борт в открытый порт левого 75 мм орудия, частью ударились в пиллерсы, утратили свою силу, повредили немного оба 75-мм орудия. Некоторые осколки попали левее в чемоданные шкафы. На этом же месте были ранены два нижних чина. Размеры пробоин таковые: длина 3 метра, ширина 2,5 метра, вышина 2,5 метра, кроме того, осколки, пробившие палубу спардека, прошли до батарейной палубы, что составляет три метра. Итак, объем полного разрушения от взрыва снаряда равнялся: 3x2,5x2,5 или около 20 куб. метров.

Этим снарядом правый становой якорь был сброшен за борт. Перед выходом из Порт-Артура, несмотря на то, что поднимался вопрос, якорные канаты расклепаны не были, а поэтому попадание снаряда в вертлюг якорной скобы было счастливой случайностью, избавившей борт броненосца от лишней пробоины. Снаряд освободил якорь таким образом: разбил вертлюг и вырвал рамы от пертулиня, рустовов и крепительных стопоров на якорной подушке. Машинка для отдачи якоря на верхней палубе осталась пела.

Вскоре после попадания снаряда в якорную подушку с расстояния 50 кабельтовых в спардек попал еще снаряд. Ударился он с правой стороны против 31-го шпангоута. Ударившись о борт, он разорвался; большая часть осколков перелетела на броневую трубу, закрывающую подачу носовой 12" башни и, оставив на ней множество мелких пробоин, не нанесла существенного вреда. Остальные осколки разлетелись несколько в стороны и слегка попортили надстройки. Часть осколков разлетелась по борту. Размеры пробоины таковы: ширина 2 метра, высота 2 метра. Объем полного разрушения от взрыва снаряда: 2x2x0,25 = 1 куб. метр. Снаряд был фугасный, около 8" (или 6") калибра.

Около 6 часов вечера того же дня справа по носу попал (6"?) фугасный снаряд в палубу на баке. Ударившись о палубу, он разорвался и сделал круглое отверстие диаметром около 1,5 метров. Газы и осколки разорвавшегося снаряда встретили на своем пути отливную трубу, разбили ее и затем ударились в пиллерс, который согнулся и отделился от бимса, к которому он был прикреплен при помощи планки. В палубе спардека осталась выемка глубиной около 5 см. Объем полного разрушения равняется около 1,5 куб. метров. Осколки, ударившись в пиллерс, разлетелись в две стороны и достигли до бортов, расстояние между которыми в этом месте достигает 8,5 метров.

В носовой части было еще одно попадание. Снаряд попал около 7,5 часов вечера с расстояния 35–40 кабельтовых в спардек с левой стороны против 21–20 шпангоута немного впереди броневой трубы левой носовой 6".башни, прямо в иллюминаторный порт и начисто выбил его. Размер пробоины был 1 кв. метр. Объем полного разрушения 0,5 куб. метра.

Большая часть осколков разорвавшегося снаряда направлена в битенг и рассыпалась об него. Были осколки, долетавшие до противоположного борта, то есть 12 метров. Сила этих осколков была уже очень слабая; они не делали никаких повреждений. Снаряд этот попал с отряда крейсеров («Якумо», «Такасаго», «Касаги» и «Читозе»). Судя по незначительности повреждений, можно предполагать, что это был 120-мм снаряд с крейсера 2-го класса или же с «Якумо».

Во время первого боя около 12,5–1 час. попал фугасный снаряд в подводную часть с правой стороны против 28–31 шпангоутов ниже брони. Пробоины снаряд не сделал, а только вмял шпангоут и вырвал часть заклепок, следствием чего явилось просачивание и наполнение водой двух бортовых коридоров (верхнего и нижнего). Всего воды попало 153 тонны. Крен оказался не более 3°. Аля уравнивания судна были затоплены отсеки с противоположного борта и несколько ближе к корме, чтобы избежать дифферента на нос.

Снаряд, попавший в боевую рубку, пушен был вероятно с расстояния 45–50 кабельтовых в конце второго боя. По местам разрушения можно восстановить его траекторию, из которой видно, что он летел, подымаясь. Это был бронебойный снаряд, попавший в воду и разорвавшийся рикошетируя. Головная его часть попала в тонкую коечную сетку (1/8), разорвала ее, завернула листы по направлению движения и влетела в рубку, выбив полукруг из кромки крыши (3" листа). Головная часть разорвала проводку машинного телеграфа, ударилась в крышу, оставив ссадину, дала несколько осколков и, отлетая, опять задела кромку крыши. Она ее не выбила, а только выгнула, потеряв при этом свою живую силу. Попав дальше в сетки с койками, она их чуть погнула и осталась в них лежать.
