Внутренние поверхности могли окрашиваться по нескольким вариантам: двумя слоями аэролака АН Ал по серому нитрогрунту ДД-113, двумя слоями серой масляной А-14 (или глифталевой А-14ф того же цвета) или одним слоем смоляного лака № 1. При ремонте самолетов внутренние поверхности могли покрываться слоем клея ВИАМ Б-3 или двумя слоями аэролаков А II Ал., АМТ-7 или А II светло-голубого цвета.

Детали моторов перед окраской покрывались грунтом АЛГ-1 (желтого цвета) или АЛГ-5 горячей сушки. Затем производилась окраска в черный цвет глифталевой эмалью 2086ф или двумя слоями нитроэмали MB-109 и сверху еще одним слоем нитролака МВ-6. Пленка лака МВ-6 была полуглянцевой, черного цвета с фиолетовым оттенком.

Еще два варианта предусматривали окраску моторов в серо-голубой цвет двумя слоями глифталевой эмали AM-4 или последовательными слоями нитроэмалей МВ-1 и МВ-2. Эти нитроэмали давали полуглянцевое покрытие серо-голубого цвета средней интенсивности.

Детали моторов из магниевых сплавов предварительно оксидировали, грунтовали только цинкхроматным грунтом АЛГ-1 и окрашивали теми же эмалями, что и остальные поверхности, но обязательно в два слоя.

Кроме того, моторы могли окрашиваться эмалями МВ-8 и MB-108, которые давали полуглянцевые покрытия светлосерого цвета. На всасывающих трубах моторов, окрашенных по любому из этих вариантов нитроэмалями оранжевого цвета МВ-3 и МВ-4, наносилось октановое число потребляемого бензина.

Тыльная сторона лопастей винтов окрашивалась в черный цвет масляной эмалью А-26м или аэролаком АМТ-6 черного цвета. В обоих случаях перед окраской применялся грунт АЛ Г-1 или АЛГ-5, а для АМТ-6 мог применяться также и грунт 138А краснокоричневого цвета.

Окраска агрегатов и трубопроводов производилась по стандартной в советской авиации схеме: бензобаки и бензопроводы — желтый цвет (масляная эмаль А-6), баки и трубопроводы водяной системы — зеленый (А-7, ядовито-зеленого оттенка), маслобаки и трубопроводы — коричневый (А-8, довольно темного оттенка). Элементы и агрегаты гидравлической системы покрывались синей эмалью А-9, кислородной системы — голубой А-10, воздушной — черной А-12, противопожарное оборудование — красной А-13 (она же служила для опознавательных знаков). Могли использоваться также нитроэмали ДМ тех же цветов. Все эмали были глянцевыми.

Такая система окраски действовала, по крайней мере, с 1937 года, и отклонения от нее могли возникнуть лишь из-за отсутствия необходимых красок. Известно, что в 1943 году на заводе № 21 (выпускавшем уже Ла-5) трубки гидросистемы по этой причине окрашивались нитроэмалью АН Ал. Возможно, что подобные случаи происходили и раньше. Для опознавательных знаков иногда использовался аэролак АН кр.

В частях окраску ЛаГГ-3 дополняли различными знаками принадлежности к соединению, части и подразделению, бортовыми номерами, элементами быстрого распознавания, индивидуальными эмблемами и обозначениями побед.

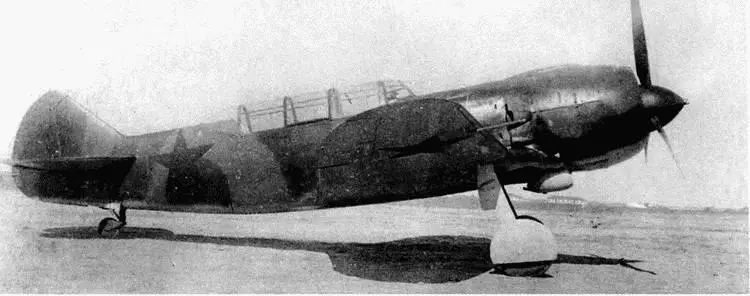

Цвет кока (красный, желтый или голубой) мог обозначать номер эскадрильи. С этой же целью в 9-м иап использовались полосы на киле. Самолеты этого полка (66-й серии завода № 31) имели и другие отличительные признаки — звезда уменьшенного размера на киле и белый бортовой номер, расположенные прямо за остеклением кабины. Номера, наносимые на бортах фюзеляжа, часто «сгоняли» со своего законного места красную звезду. Такой же камуфляж наносили и на истребители Ла-5Ф и Ла-5ФН первых серий завода №21.

В конце 1942-го — первой половине 1943 года завод № 21 выпустил партию самолетов Ла-5 с надписью «Эскадрилья «Валерий Чкалов» на левом борту. На правом было написано: «От колхозников и колхозниц Горьковской области». Камуфляж этих машин не отличался от обычного. Надписи проходили прямо по звездам, сзади которых наносились бортовые номера. Эти номера во время войны стали накрашивать по трафарету, как правило, прямо на заводах; они представляли собой ту часть заводского номера самолета, которая обозначала порядковый номер самолета в производственной серии.

В январе 1943 года первые такие машины уже попали на фронт. На этих истребителях надпись красовалась на фоне временного белого покрытия, выполненного смываемой краской МК-7. Однако стандартный зелено-черный камуфляж перестал удовлетворять военных летчиков. Уже в отчете о войсковых испытаниях Ла-5 1-й, 2-й и 3-й серий завода № 21, проходивших в 287-й иад под Сталинградом и в 49-м иап на Западном фронте с 31 августа по 13 сентября 1942 года, отмечалось: «Камуфляж самолета Ла-5, как и остальных отечественных истребителей, подобран неудовлетворительно. Самолет Ла-5 в сравнении с истребителями противника своей окраской в воздухе резко выделяется на фоне чистого неба и облаков, что облегчает противнику обнаружение наших самолетов. При просмотре с воздуха, на земле, окраска наших самолетов также резко выделяется на фоне земли».

Первые пробы изменения маскирующей окраски проводились еще на ЛаГГ-3 в июне 1942 г. Результаты испытаний нового трехцветного камуфляжа удовлетворили ВВС, но авиапромышленность не торопилась с его введением. Положение не изменялось до середины 1943 г. Согласно уже упоминавшемуся приказу НКАП и ВВС от 3 июля 1943 года советские самолеты получили новую стандартную маскировочную окраску. Истребители теперь следовало окрашивать сверху и с боков аэролаками АМТ-12 темно-серого и АМТ-11 серо-голубого, снизу — АМТ-7 голубого цвета.

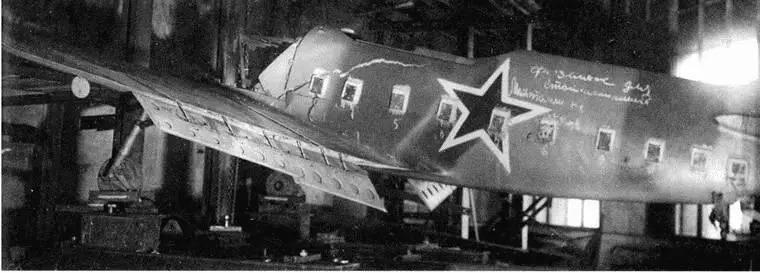

Еще весной 1943 года в рекламационных актах, направляемых в НКАП из частей ВВС, начали упоминаться случаи срыва обшивки крыльев, оканчивавшиеся, как правило, катастрофами. Предвестником катастроф обычно становилось растрескивание полотна на крыльях или фюзеляже. «Грешили» этим истребители Як-7Б завода № 153, Як-1 завода № 292 и Ла-5 заводов № 21 и № 99. В частности во 2-й воздушной армии дефектными оказались 53 Ла-5 235-й иад, в 5-й воздушной армии — 15 Ла-5, в 17-й воздушной армии — 52 Ла-5. Большинство дефектных самолетов было выпущены в конце зимы или весной 1943 г.

Несмотря на предпринимаемые меры, к июню этот дефект принял настолько массовый характер, что грозил срывом боевых операций. Ремонт, производимый авиамастерскими, не помогал — отремонтированные обшивки вскоре снова покрывались трещинами.

В чем же крылась причина катастроф? Сначала посмотрим, как выглядела конструкция деревянных обшивок советских самолетов. Фанера приклеивалась к силовому каркасу и покрывалась сверху двумя слоями нитроклея, затем наносился тонкий слой шпатлевки, опять слой нитроклея и наклеивалась ткань. Ткань покрывалась двумя слоями нитрошпатлевки АШ-22, одним грунтовочным слоем аэролака АН алюминиевого цвета (впрочем, в условиях военного времени этой слой разрешалось не наносить) и двумя слоями аэролака второго покрытия марки АМТ.
