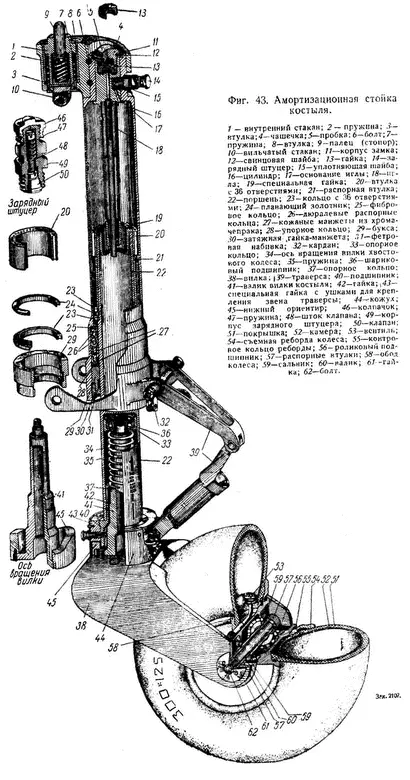

Шасси в убранном положении фиксируется с помощью замков, открытие и закрытие которых осуществляется с помощью гидравлики. При аварийном выпуске шасси замки открываются вручную с помощью тросовых тяг. Шасси и костыль в выпущенном положении автоматически запираются жидкостью, заполняющей подъемники и дополнительно: основные опоры — механическим шариковым, а костыль — механическим штыревым замками.

Амортизаторы шасси и костыля — масляно-пневматические. Тормоза колес — воздушно-камерные, дифференциал торможения колес связан с педалями ножного управления.

Управление самолетом — смешанное: элеронами с помощью жестких тяг, рулями высоты и поворота — тросовое. Выпуск и уборка шитков-закрылков осуществлялись с помощью гидропривода.

Силовая установка состояла из звездообразного двигателя воздушного охлаждения М-82А номинальной мощностью на высоте 2050 м 1540 л.с. при 2400 об./мин. (на Ла-5 — М-82Ф, на Ла-5ФН — АШ-82ФН) и трехлопастного винта изменяемого шага ВИШ-105В диаметром 3,1 м с центробежным регулятором оборотов Р-7. Углы установки лопастей винта от 22° (малый шаг) до 51° (большой шаг).

Выхлопные патрубки соединялись в два коллектора реактивного типа. Для регулировки температуры мотора служили лобовые жалюзи, располагавшиеся в переднем кольце капота и две створки по бокам капота за мотором. Сотовый маслорадиатор — под двигателем, в туннеле нижней створки капота. На выходе туннель имел регулируемую заслонку. Мотор запускался сжатым воздухом. Масляный бак емкостью 59 литров размещался в фюзеляже в месте стыка деревянной части и металлической фермы. Горючее объемом 539 литров (390 кг) находилось в трех центропланных и двух консольных баках (впоследствии центропланные баки для облегчения самолета сняли, сократив общий объем центропланных до 480 литров).

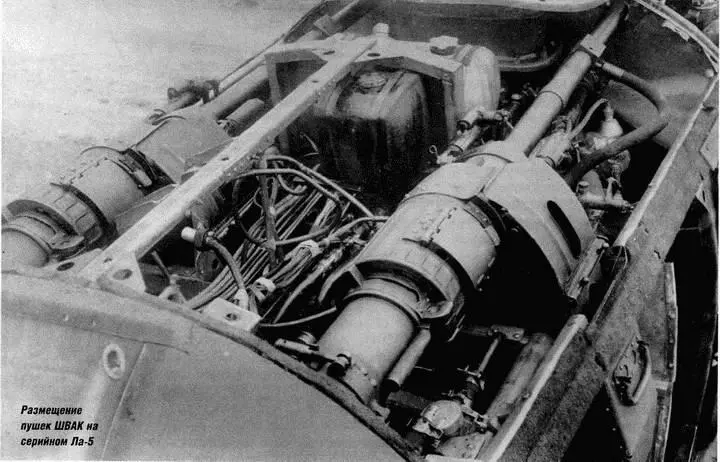

Вооружение состояло из двух синхронных пушек ШВАК (СП-20) калибра 20 мм с общим боекомплектом 340 патронов (иногда самолеты комплектовались 20-миллиметровым орудием и пулеметом калибра 12,7 мм) с пневматическим и механическим перезаряжанием и коллиматорным прицелом ГТБП-la. Орудия размещены на металлической ферме фюзеляжа, доступ к ним осуществляется через откидные верхние крышки капота двигателя. Патроны подаются из двух коробок, закрепленных также на металлической ферме фюзеляжа. Управление оружием — пневматическое. Для стрельбы из пушек на ручке управления самолетом имеется гашетка.

На самолетах Ла-5ФН устанавливали крыльевые бомбодержатели, рассчитанные на подвеску двух бомб калибра 50 кг или 100 кг.

В состав оборудования кроме стандартного набора пилотажно-навигационных и контролирующих приборов, аптечки, входили коротковолновая радиостанция РСИ-4 (радиопередатчик РСИ-ЗМ1 и приемник РСИ-4А), кислородный прибор и посадочная фара. На самолетах Ла-5ФН устанавливались система нейтрального газа, защищавшая топливные баки от возгорания, а также кислородные приборы КПА-3бис или КП-12. Запаса кислорода хватало для полета в течение полутора часов на высоте 8000 м.

Ла-5 был, безусловно, значительным достижением отечественной авиапромышленности, но он появился с опозданием. К тому времени у противника имелся Bf 109G-2 сначала «пятиточечный», а затем облегченный «трехточечный» — с пушкой и двумя пулеметами. Возросшая мощность мотора «Мессершмитта» сделала свое дело, значительно улучшилась не только горизонтальная, но и вертикальная скорость.

Испытания Bf 109G-2 в НИИ ВВС и последующие бои под Сталинградом показали почти полное превосходство «немца», за исключением горизонтального маневра, над Ла-5, особенно на высотах до 3000 м. Как здесь не вспомнить распавшийся триумвират «ЛаГГ». Если бы Гудкову не чинили препятствий с Гу-82 в тот последний предвоенный год, то и ЛаГГ-3 с мотором М-82, сотни экземпляров которого не востребованными лежали на складах авиамоторного завода, мог бы уже к 1942 году сказать заметное слово на фронтах Великой Отечественной войны.

«Воздушные бои» в НИИ ВВС между Ла-5Ф и Bf 109G-2 и G-4 показали, что первый имел преимущество в скороподъемности и радиусе виража до высоты 6000 м, заходя в хвост немцам через три—четыре виража (время виража на высоте 1000 м у Ла-5 и Ла-5ФН — 19 секунд, у Bf 109G-2 — от 20 до 21,5 секунды — прим. авт.). Не уступал Ла-5Ф «Мессершмиттам» и в боях на вертикалях, но здесь преимущество до высоты 3000 м было на стороне более опытного и инициативного пилота. Не хуже обстояло дело и в бою с FW 190A-4 и А-5. Ла-5Ф и здесь мог постоять за себя.

Летом 1943 года в ходе боев на Курской дуге применялись уже целые соединения FW 190. Тогда же в руки советских специалистов попал FW 190A-4, принадлежавший 54-й эскадре. Во время боя, из-за неотрегулированного синхронизатора, оказались простреленными лопасти воздушного винта. Машина, лишенная тяги, совершила вынужденную посадку, и ее срочно доставили в Научно-испытательный институт ВВС РККА (НИИ ВВС). Самолет, восстановленный специалистами опытного завода института к августу, был основательно исследован как на земле, так и в воздухе. Ведущими по машине были инженер П. Оноприенко и летчик института Ю.А. Антипов.

На самолете стояли два синхронных пулемета MG-17 калибра 7,92 мм с боезапасом по 900 патронов на ствол, две синхронных 20-миллиметровых пушки MG-151 с общим боекомплектом 560 патронов и два крыльевых орудия MG-FF. Кроме этого, по одному орудию MG-FF («Эрликон») калибра 20 мм с боезапасом по 60 патронов были установлены в консолях крыла. В итоге секундный залп FW 190A-4 (4,93 кг/с) в 2,8 раза превышал аналогичный параметр двухпушечного Ла-5 (1,76 кг/с).

Испытания показали, что FW 190А-4 был сильно перетяжелен. Его скороподъемность и горизонтальная скорость уступали отечественным истребителям. В горизонтальном полете самолет устойчив, но полет с брошенной ручкой был невозможен из-за отсутствия управляемых триммеров.

При выполнении фигур высшего пилотажа, особенно в вертикальном маневре с набором высоты, летчик испытывал значительные нагрузки от руля высоты. Управление же элеронами было очень легким и эффективным во всем диапазоне скоростей полета.

В горизонтальном полете самолет был устойчив по всем трем осям, однако продолжительный полет с брошенной ручкой был невозможен из-за отсутствия управляемых триммеров.

Наиболее уязвимыми на самолете посчитали топливные баки, хотя и протектированные, но не имевшие бронезащиты, и пилот при атаках с боков, сверху и снизу был легко уязвим.
