С. Иванов - СБ гордость советской авиации Часть 1

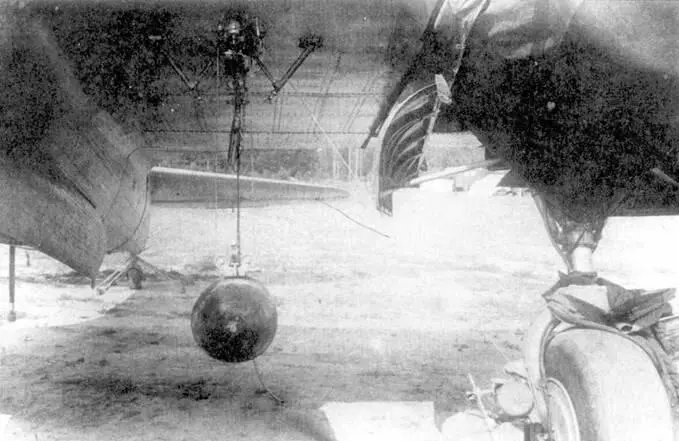

Подвеска бомбы ФА Б-500 под крылом СБ-2М-103 (серийный № 21201)

После запуска в серию, СБ непрерывно продолжал усовершенствоваться по части технологии производства, повышения качества сборки, надежности эксплуатации. Улучшение летных характеристик, в первую очередь, возможно было при увеличении мощности двигателей.

В январе 1936 г заканчиваются госиспытания более мощного двигателя М-100А с номинальной мощностью 860 лс на высоте 3300 м. С апреля новый двигатель пошел в серийное производство. Первый СБ (серийный № 22200) с двигателями М-100А был построен на авиазаводе № 22 в декабре 1936 г. Госиспытания он успешно прошел и показал следующие результаты (Таблица 2,4я колонка). На новом самолете был устранен ряд дефектов вооружения и приборов.

С конца 1936 на серийные СБ стали устанавливать двигатели М-100А. При этом применялись двухлопастные винты ВФШ фиксированного шага и трехлопастные металлические винты ВИШ-2 переменного шага (винт имел только две позиции: крейсерская скорость и взлет). С винтами ВИШ-2 потолок был выше на 1160 м, разбег на 150 м меньше, скороподъемность снизилась, а максимальная скорость стала на 4 км/час ниже.

В 1937 было выпущено 853 СБ-2 с двигателями М-100 и М-100А. В конце 1938 г большая партия СБ-2М-100А была отправлена в Испанию, где они получили прозвище «Супер-Катюшка».

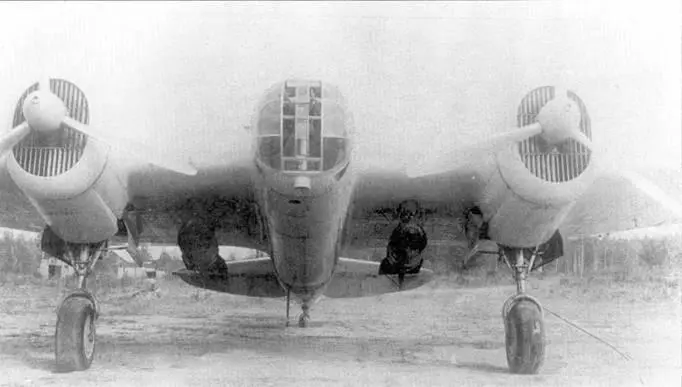

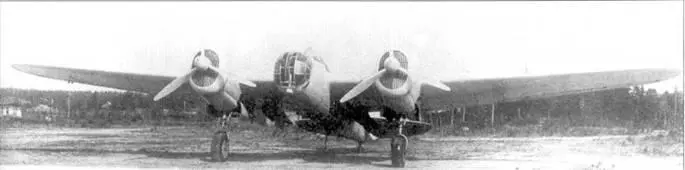

СБ-2М-103 (серийный № 1/83) эталон 1938 г с двумя 500 кг бомбами на внешней подвеске. Госиспытания 27.08–19.09.1938.

Опыт боевого применения СБ в Испании и Китае показал уязвимость самолета со стороны задней полусферы. Колпак кабины стрелка, хорошо обтекаемый и не выступающий за контуры фюзеляжа, существенно ограничивал ему обзор задней полусферы. Подготовка к бою верхней турели требовала определенного времени, которого порой не хватало в воздушном бою при стремительной атаке противника. Условия боевой работы стрелка, вынужденного в воздушном бою высовываться в воздушный поток, не способствовали успеху. Обзор задней полусферы под самолетом, откуда главным образом и атаковал противник, был совершенно недостаточен, а люковая установка, предназначенная для отражения этих атак, имела очень ограниченные углы обстрела.

Выполняя требования военных летчиков конструкторы оружия Г.М.Можаровский и И.В.Веневидов разработали для СБ новые стрелковые установки МВ-3 и МВ-2 с пулеметами ШКАС. Верхняя экранированная турель МВ-3 имела шарообразный обтекатель-колпак, который обеспечивал стрелку не только отличный обзор верхней задней полусферы, но и защиту от воздушного потока. К тому же такая установка была постоянно готова к бою. Для повышения маневренности турель МВ-3 была оборудована аэродинамическими компенсаторами, уравновешивающими действие воздушного потока на ствол пулемета и значительно уменьшающими усилия для вращение турели в горизонтальной плоскости. В вертикальной плоскости перемещение оружия облегчалось расположением клыкообразных опор крепления пулемета вблизи его центра масс. Благодаря этому турель МВ-3 легко вращалась на 360 градусов на разных скоростях самолета и на разных высотах полета. Турель МВ-3 позволяла вести быструю наводку пулемета на скоростную воздушную цель.

Люковая установка МВ-2 имела пулемет, выдвигающийся из кабины стрелка в поток за габариты фюзеляжа. Коленный оптический прицел ОГТ-2 значительно улучшил обзор в нижней части задней полусферы. Кроме того, для улучшения обзора из кабины летчика назад и в стороны на переднем неподвижном козырьке кабины были установлены зеркала заднего и бокового обзоров. На испытаниях самолета СБ с двигателями М-100А и с модернизированным оборонительным вооружением в мае-июне 1937 г были получены хорошие результаты, при этом летные данные снизились незначительно: максимальная скорость составляла 412 км/час на высоте 4000 м.

Учебные воздушные бои показали значительное преимущество новых турелей МВ-3 и МВ-2, которые обеспечивали в 2–3 раза больше попаданий в цель, чем прежние пулеметные установки. Модернизированный самолет был рекомендован в серийное производство. Однако вплоть до 1940 г новые турели устанавливались лишь на отдельных самолетах, которые должны были замыкать боевой строй бомбардировщиков. Только существенные потери СБ после советско-финской войны вынудили начать установку новых турелей МВ-3 и МВ-2 на серийных самолетах. Однако время было упущено и большинство самолетов СБ-2 участвовало в воздушных боях 1941-42 годов с устаревшим оборонительным вооружением. Немецкие летчики хорошо изучили уязвимые места бомбардировщиков СБ с таким вооружением еще с Испании и увеличили счет своих воздушных побед.

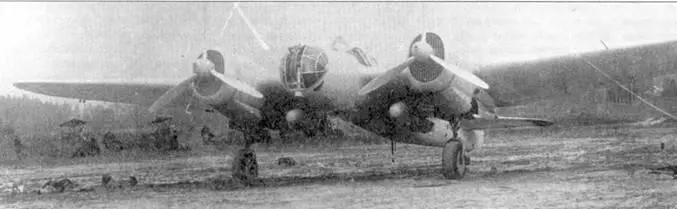

СБ-2М-103 (серийный 2\83) с дополнительным подвесным бензобаком на госиспытиниях осень 1938 г.

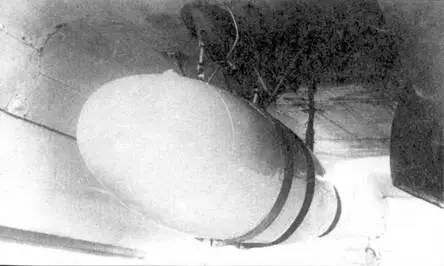

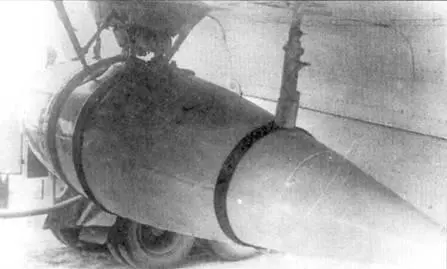

Подвесной бензобак на бомбодержателе Дер-19.

Летчики, получившие опыт боевого применения СБ, неоднократно требовали увеличения бомбовой нагрузки с 600 до 1200–1500 кг. Лишь с появлением более мощного двигателя М-103 удалось решить эту задачу. Мотор М-103 представлял собой модификацию исходного М-100. Основными его отличиями от М-100 и М-100А были следующие показатели: увеличение степени сжатия с 6 до 6,6; увеличение высотности до 4000 м путем изменения передачи к приводному центробежному нагнетателю с 10 до 11; увеличение мощности до 960 лс путем форсирования по оборотам и наддуву со снятием ограничений по времени работы на этом режиме.

В феврале 1937 прошли госиспытания двигателя М-103. Первый самолет с новым двигателем проходил госиспытания с 27 июля по 19 сентября 1938 г, на которых он показал следующие результаты (Таблица 2, 5я колонка). После некоторых усовершенствований СБ 2М-103 завода No.22 (серийный № 2/83) стал эталоном для серийного производства на второе полугодие 1938 г. В нем были реализованы следующие новшества: наружные держатели типа Дер-19 в обтекателях под центропланом для бомб массой 250 и 500 кг, что давало увеличение бомбовой нагрузки до 1500 кг; установка фотокамеры АФА-13; электрогидравлическая система управления шасси, бронеплита (6 мм) у летчика, механический бомбовый прицел в кабинах штурмана и пилота.
