Истребитель «Аэрокобра» — один из самых удачных самолетов периода второй мировой войны в своем классе, в то же время Р-39 и самый спорный истребитель того периода, по поводу его достоинств и недостатков в США ломают копья до сих пор. Разрабатывался он как скоростной перехватчик, отсюда исключительно мощное вооружение — 37-мм автоматическая пушка, фугасные снаряды которой могли развалить на составляющие едва ли не любой самолет. После проведения летных испытаний прототипа ХР-39 командование авиационного корпуса армии США разрешило снять с самолета турбокомпрессор. На малых и средних высотах это устройство ощутимой пользы не приносило, но на больших значительно увеличивало ЛTX самолета. На Западе придавали большое значение именно высотности истребителей, поэтому решение о снятии турбокмпрессора выглядит довольно странным. Неудивительно, что многие эксплуатанты «Кобры», особенно англичане, плохо отзывались о летных характеристиках истребителя Р-39. «Кобра» не пользовалась популярностью у пилотов.
Мощное пушечное вооружение превращало истребитель в незаурядный ударный самолет, а для атаки наземных целей высотность машине не нужна. Бортовое вооружение «Кобры» позволяло поражать даже бронированные цели. В ВВС Красной Армии сотни «Аэрокобр» успешно применялись как штурмовики. Вместе с тем советские «Кобры» зарекомендовали себя и как отличные самолеты-истребители, на которых сражались множество выдающихся асов.
Р-39 Airacobra. Модификации и детали конструкции - читать онлайн бесплатно полную версию (весь текст целиком)
Интервал:
Закладка:
Опытный RP-63G с серийным номером 45-57300 был оснащен экспериментальным V-образным хвостовым оперением. Несмотря на хорошие результаты испытаний, необычное оперение на «Кинг кобрах» не прижилось.

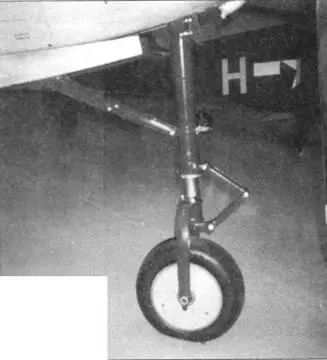

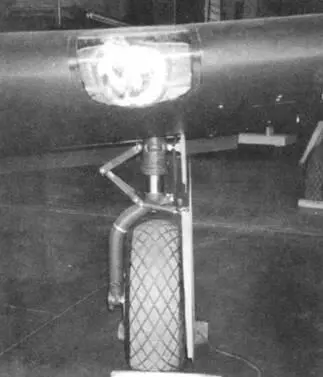

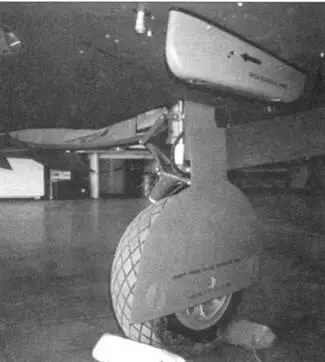

Стойка носовой опоры шасси «Кингкобры» имеет небольшие опиичия по сравнению со стойкой опоры шасси «Аэрокобры». Наиболее заметное внешне — двузвенник.

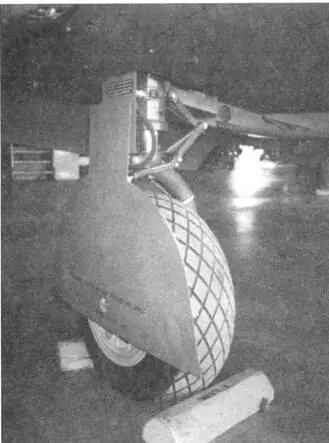

Створки шасси ниши носовой опоры шасси «Кингкобры» идентичны створкам ниши шасси «Аэрокобры».

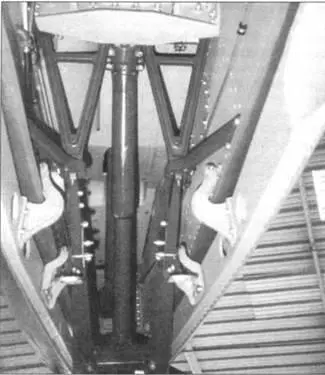

Интерьер передней части ниши носовой опоры шасси. Стойка окрашена в зеленый цвет, интерьер ниши — в желтый.

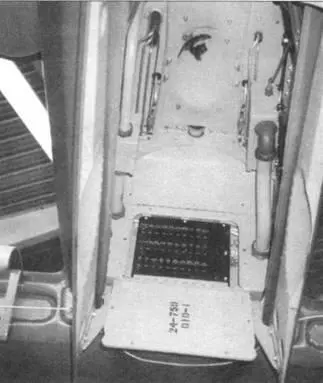

Черная панель электропредохранителей расположена на задней стенке ниши носовой опоры шасси.

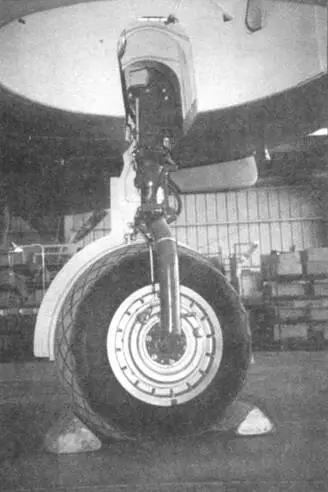

Вид спереди на левую основную опору шасси.

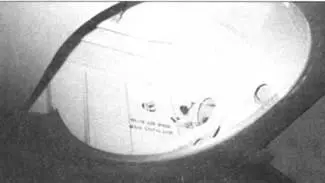

Интерьер ниши правой основной опоры шасси.

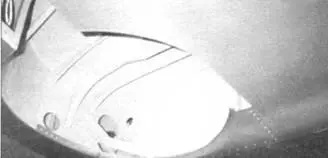

Ниша колеса левой основной опоры шасси. В отличие от «Аэрокобры» на «Кингкобре» внутренние створки ниш не устанавливались.
Левая основная опора шасси, вид изнутри. Стойка окрашена в зеленый цвет, диски колеса с обеих сторон — серебрянка. Интерьер ниши шасси и внутренняя поверхность створки — желтые.

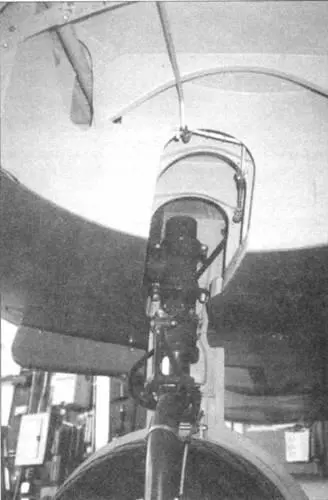

Крупный план верхней части стойки правой основной опоры шасси, вид изнутри.
Правая основная опора шасси, вид спереди слева.
Правая основная опора шасси, вид изнутри. Обратите внимание на проводку магистрали гидравлического тормоза.

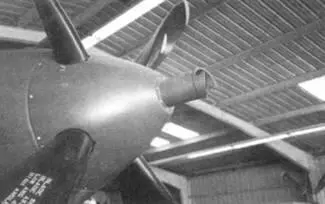

Многие «Кингкобры», особенно предназначенные для отправки в Советский Союз, имели на втулке воздушного винта храповик, позволявший запускать двигатель от автостартера.

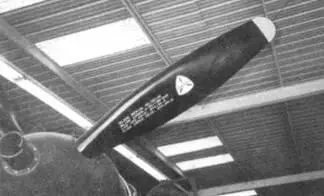

Лопасть воздушного винта. «Выходные» данные и логотип фирмы Аэропродакс наносились на каждую лопасть.

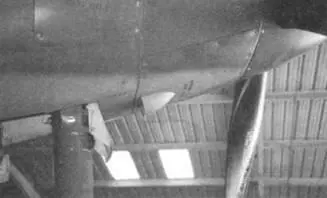

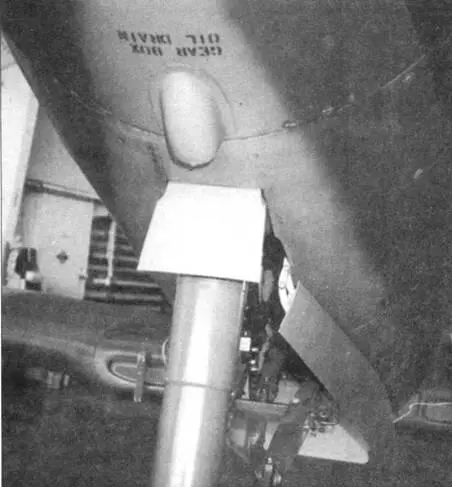

На нижней поверхности в носу фюзеляжа находится прикрытое колпаком вентиляционное отверстие маслобака.

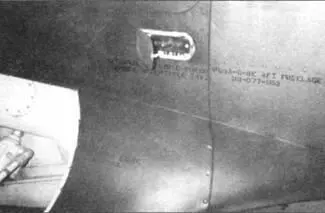

На снимке хорошо виден лючок для выброса стреляных гильз от пулемета, такой же лючок имеется по левому борту.

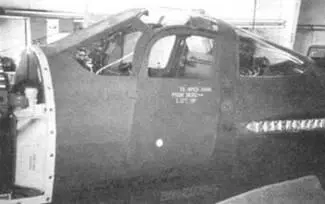

Кабина «Кингкобры» очень похожа на кабину «Аэрокобры». Ниже дверцы на борт нанесена официальная спецификация самолета. Непосредственно за дверцей видна крышка заливочной горловины этилен-гликолевого бачка.

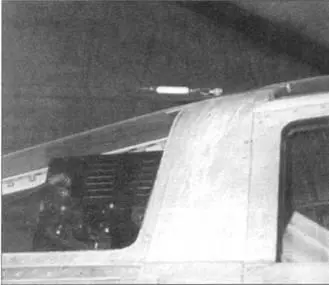

Передний узел крепления натяжной радиоантенны.

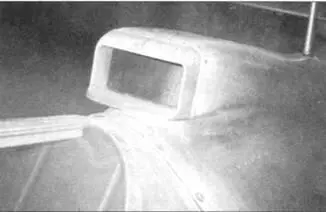

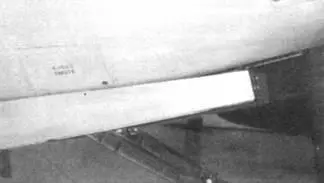

Воздухозаборник карбюратора имеет прямоугольное сечение вместо овального на «Аэрокобре».

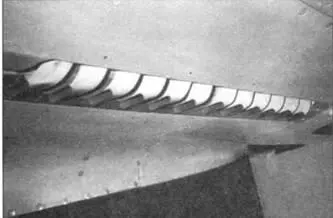

Вид сверху на 12 индивидуальных выхлопных патрубков, правый борт.
Участок центроплана со снятым листом обшивки.

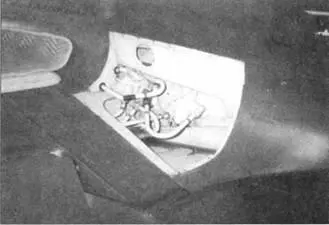

Открыта крышка разъема подсоединения к бортовой сети наземного источника электроэнергии. Напряжение бортовой электросети «Кингкобры» составляло 24 В.
Участок нижней поверхности центроплана левой плоскости крыла.

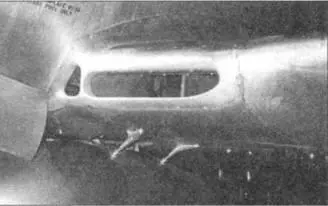

Через воздухозаборники в носках центроплана воздух подводился к маслорадиатору и радиатору двигателя. Обратите внимание на небольшой воздухозаборник треугольного сечения.
Воздуховоды изнутри окрашены в черный цвет.

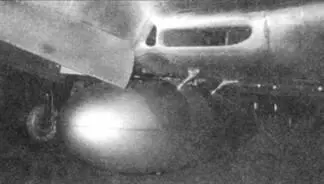

Под фюзеляжем подвешен дополнительный топливный бак. На этом узле можно было подвешивать баки емкостью 64 или 75 галлонов.
Вид на внешний топливный бак сзади. Видны также открытые створки трех маслорадиаторов.
