Дейдвудный вал пустотелый. Около фланца, соединяющего его с упорным валом, имеется бронзовая облицовка, которой вал и трется о набивку дейдвудной коробки; такая же облицовка сделана и в месте выхода вала из судна, где устроен бакаутовый подшипник. Остальная часть вала имеет каучуковую облицовку, края которой спрятаны под бронзовую для сохранения непроницаемости. Дейдвудный вал на своем внешнем конце сточен на конус, которым входит в конический раструб гребного. Соединение это совершается при помощи двух шпонок. Для большей надежности через соединение пропущена сквозная чека. Для уничтожения доступа морской воды вал в этом месте имеет бронзовую облицовку. Длина вала 11,938 м, диаметр вала под бронзовой облицовкой 442 мм, диаметр вала на конце 370 мм, толщина каучуковой облицовки 4 мм.

Дейдвудный вал помещается в дейдвудной трубе, имеющей такое устройство: к машинной переборке сзади крепится стальная труба, в которую вставлена вторая стальная труба. Диаметр внутренней трубы 700 мм. Толщина стенок внутренней 14 мм, наружной 10 мм. У машинной переборки имеется набивочная коробка Ярроу, крепящаяся болтами к переборке и состоящая из двух частей. В тело коробки наклонно ввернуты болты для удержания набивки при осмотре вне дока.

Гребной вал пустотелый, имеет бронзовую облицовку в следующих частях: в месте соединения с дейдвудным, в местах касания кожухов для предотвращения водоворотов, в подшипниках кронштейнов. Остальная поверхность вала имеет каучуковую облицовку. Конец со стороны винта внутри имеет цилиндрическую выточку, в которую ввертывается штыр, наружный конец этого штыра нарезан и при помощи бронзовой шайбы равного диаметра со ступицей винта и гайки с чекой удерживает винт. Диаметр вала наружный 500 мм., внутренний 300 мм, толщина бронзовой облицовки в местах соединения валов 15 мм.

Четырехлопастной гребной винт французской системы с откинутыми назад лопастями. Лопасти съемные. Ступица винта рассверлена на конце и плотно пригнана к конусу на валу, к которому прижимается гайкой нажимающей на шайбы. Гайка навернута на штыр ввернутый в конец гребного вала. Чтобы винт не скользил на валу, установлены шпонки, которые частью входят в тело винта, частью в тело вала. Ступица с переднего конца рассверлена по диаметру, несколько большему диаметра гребного вала вместе с облицовкой. Образовавшаяся кольцевая выемка между ступицей и облицовкой заполнена резиновой набивкой, которая туго нажимается втулкой. Материалом винта служит морская бронза. Лопасти крепятся к ступице при помощи фланцев и шпилек с гайками. Фланцы лопастей утоплены в ступице. Для предохранения попадания воды внутрь ступицы все гайки залиты цементом. Диаметр винта 5 м, шаг винта 6,2 м.

В каждом машинном отделении имеются следующие механизмы: 1) Главная машина, главный холодильник, воздушный насос, циркуляционная помпа, вспомогательный холодильник, детандер, трюмно-машинная помпа, две вентиляторных машинки, два кипятильника с двумя помпами Вира, переводная машинка, валоповоротная машинка.

Главных холодильников два, по одному в каждой машине. Холодильники поверхностные, пар помещается между трубок, а циркуляционная вода гонится по трубкам. Холодильники латунные, каждый склепан из трех листов. Внутренний диаметр холодильников 1,943 мм. Диаметр трубок наружный 16 мм, внутренний 14 мм. Число всех трубок холодильника 4246, из них 117 имеют внутренний диаметр 12 мм. Кроме того, через двадцать распорных трубок холодильника пропущены сплошные бронзовые связи с гайками на концах. Крышки холодильников бронзовые. Передняя крышка имеет 6 горловин, задняя 4. Внизу холодильника есть две горловины для осмотра и вверху одна. Охлаждающая поверхность холодильника 840 кв.м., диаметр циркуляционной трубы 550 мм, диаметр трубы мятого пара 590 мм, диаметр крышки горловин 80 мм.

Вспомогательных холодильников по одному в каждой машине. Они пускаются в действие только на якоре, когда работают вспомогательные механизмы. Холодильники поверхностные, с внешним охлаждением. Вспомогательный холодильник самого обыкновенного устройства, как и главный.

Главная циркуляционная помпа имеет двигатель двухцилиндровый двойного расширения системы "Компаунд”. Циркуляционных помп на крейсере две.

Главных воздушных насосов системы Вира два, по одному у каждого холодильника. Насосы прямодействующие спаренные, двухцилиндровые, водяная часть бронзовая, паровая — чугунная.

Спусковые машинки двухцилиндровые простого действия с мотылями, расположенными под углом 90°. Парораспределение совершается при помощи системы рычагов, передающей движение от штыра головки поршневого штока цилиндрическим золотникам.

Валоповоротная машинка есть в каждом машинном отделении. Машинка двухцилиндровая, простого действия. Золотники цилиндрические, приводящиеся в движение эксцентриками. Конец коленчатого вала имеет червяк и сцепляется с винтовым колесом, сидящим на оси, перпендикулярной к диаметральной плоскости судна. Конец этой оси имеет червяк и сцепляется с винтовой шестерней, сидящей на оси параллельной коленчатому валу судна. На этой же оси сидит шестерня, которую можно сцеплять и расцеплять с шестерней, сидящей на главном валу. Ось перпендикулярную к диаметральной плоскости судна можно вращать вручную при помощи трещетки.

Котлы на крейсере системы Бельвиля с экономайзерами. Котлов 26 и размещены они в 8 кочегарках. Первый кочегарный отсек имеет 4 котла, по два в каждой кочегарке; второй 6, по три в кочегарке; 3 и 4 по 8-ми, по 4 в кочегарке. Котлы разной величины. Общая поверхность колосниковой решетки 127,3 кв. м., поверхность нагрева котлов 2759 кв.м., поверхность нагрева экономайзеров 1223 кв.м., отношение поверхности нагрева к поверхности колосников 31,6. Трубки элементов котлов стальные и имеют наружный диаметр 115 мм и соединяются при помощи коробок. В 3-м и 5-м ряду в коробки элементов вставлены плавкие предупредительные пробки.

Паровой коллектор или пароосушитель склепан из одного стального листа. На обоих концах имеется по трубке обратной воды. Внутри расположены железные листы толщиною в 2 мм. для отделения пара от воды. Колосники в котлах расположены в два ряда. Колосники двухполосные; толщина полос вверху 10 мм, внизу 5 мм, расстояние между полосами 13 мм, высота полос 80 мм, длина колосника 915 мм.

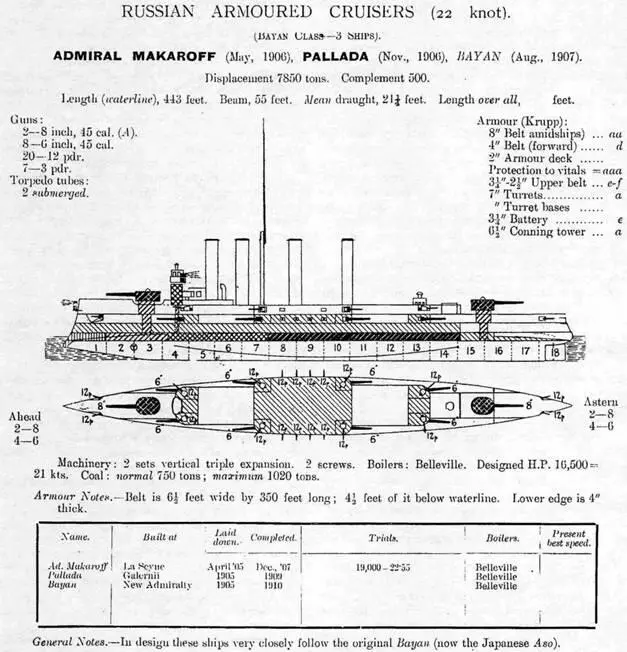

Крейсера типа “Адмирал Макаров".

(Сведения о кораблях, опубликованные в английском справочнике "JANE'S FIGHTING SHIPS”. 1909)

Рабочее давление котлов 21 кг. Пар на пути из котлов в машину проходит через сепараторы, помещающиеся в 8-ой кочегарке. Сепаратор склепан из стального листа. Диаметр сепаратора 700 мм, толщина стенок 16 мм, высота цилиндра сепаратора 2,4 м. У днища сепаратора установлен автоматический продуватель и водомерное стекло. Из сепаратора пар поступает к детандеру, находящемуся в машине, где его давление уменьшается до 18 кг/м². Диаметр стакана детандера 370 мм. Стакан детандера чугунный и ходит в бронзовой коробке.
