Собственно опреснитель состоит из холодильника, имеющего змеевики, и механизма, приводящего в движение две помпы: циркуляционную, прокачивающую холодильник и помпу, откачивающую опресненную воду в цистерны водяных трюмов.

Для хранения пресной воды служат четыре междудонных пространства под 5-й, 6-й, 7-й и 8-й кочегарками, 6 цистерн, находящихся в жилой палубе в отделении рефрижираторной машинки и 10 цистерн, расположенных в отделении кормовых динамо-машин с обоих бортов, и вмещает 175 т.

На рострах имеются три расходные цистерны: для соленой воды — левая, для воды судовых надобностей — правая, для питьевой воды — задняя. Вода для расхода подается помпами в эти цистерны, а отсюда уже идет самотеком по водопроводам.

Вместимость цистерн: соленой — 1,5 тонны, судовой надобности - 1,2 тонны, питьевой — • 0,5 тонны. Вода в расходную цистерну соленой воды подается пожарными донками через пожарную магистраль, для чего у последней имеется отросток с краном в 4-й кочегарке, идущей в цистерну, около которой также есть кран. В расходную цистерну “судовых надобностей” вода подается помпой Вортингтона мощностью 3 тонны в час.

Пожарная магистраль проходит вдоль всего судна под броневой палубой. В магистраль подают воду две 50-тонные донки Вортингтона, отливные трубы которых присоединяются к магистрали в 5-й и 6-й кочегарках. На пожарной магистрали между этими трубами имеется кран, разделяющий ее на две части: носовую и кормовую. От магистрали имеются отростки с кранами.

Кроме вышеупомянутых отростков от магистрали идет из 4-й кочегарки отросток в цистерну соленой воды, от которого в банном отделении жилой палубы есть рожок. В каждой машине и кочегарке имеется по рожку, причем отросток 5-й и 6-й кочегарок берет начало от отливных труб пожарных донок, в 4-й кочегарке, от трубы в соленую цистерну. В носовых димамо-машинах и кормовых также имеется по рожку. На магистрали имеются предохранительные клапана в подбашенных отделениях 8-дм башен и на верхней палубе на трубе цистерны соленой воды. В минной и артиллерийских кладовых (отсек кормовой 8-дм. башни) есть краны от пожарной магистрали для их затопления. Шланги, навертываемые на пожарные рожки, длиною от 25 до 35 фут. Число пожарных рожков 67.

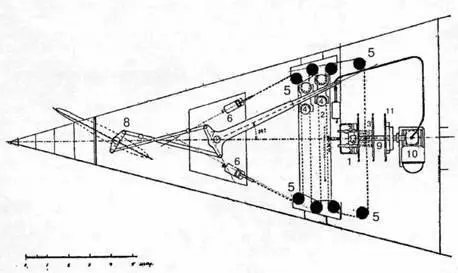

Крейсер “Адмирал Макаров”. 1909 г. (план румпельного отделения)

1. Паровая машина. 2. Телемотор. 3. Барабан руль-цепи. 4. Тележки со шкивами. 5. Неподвижные шкивы. 6. Буферы-талрепы руль-цепи. 7. Румпель с фальшивой головой руля. 8. Голова руля и руль. 9. Горизонтальный вал, общий для всех способов управления. 10. Мотор электрического управления рулем. 11. Штурвалы ручного управления рулем.

Паровое отопление берет свое начало из носового и кормового коллекторов вспомогательных механизмов, и соответственно этому его можно разделить на две части: носовую и кормовую. Носовая ветвь идет из помещения динамо-машин, кормовая из кормового коллектора вспомогательных механизмов.

Румпельное отделение находится между 127–145 шпангоутами и заключает в себе почти все механизмы управления рулем. Румпельное отделение защищено карапасной броневой палубой в 1,2 дм толщиной и находится немного ниже ватерлинии. Руль полубалансирный (с пяткой), наибольший угол перекладывания на борт 35°. Вследствие узости кормового образования, румпель насажен не непосредственно на голову руля, а имеет особое приспособление. Поперечный румпель, насаженный на голову руля, соединен тягами с рогами румпеля, насаженного на фальшивую голову руля в более широкой части кормы. Тяги, как видно из чертежа, перекрещиваются, вследствие чего одна из них вилкообразная.

Для управления рулем на крейсере применяется: паро-гидравлическое, электрическое, ручное и управление румпель талями. Практика выяснила удобство и надежность паро-гидравлического управления, описание которого поэтому и помещается первым.

1) Штурвалы парогидравлического управления рулем находятся в походной рубке, в боевой рубке и в центральном посту. В исключительных случаях возможно управление из рулевого отделения чисто паровым способом. Три штурвала паро-гидравлического управления насажены на общий вертикальный вал, оканчивающийся в центральном посту. Муфты на этом валу позволяют, при управлении из боевой рубки, разобщать штурвал в походной рубке и при управлении из центрального поста разобщать штурвалы в боевой и походной рубках.

Вертикальный вал с тремя штурвалами сообщен горизонтальным валиком и зубчатой передачей с паровой машинкой и гидравлическим прессом, находящимся в отделении вращения носовой 8-дм башни. Пресс состоит из паровой машинки (серво-мотора) и гидравлической, дающей давление на жидкость, заключенную в двух трубках, идущих к гидравлическому золотнику в рулевом отделении. Трубки эти от пресса переходят в шахту отделения, где поднимаются в жилую палубу и идут по левому борту до отделения 11-й турбины, там они опускаются вниз под броневую палубу и кончаются в рулевом отделении двумя цилиндрами со штоками, на концах которых имеются роульсы.

Цепь Галля, перекинутая через роульсы и зубчатое колесо валика паровой машины в рулевом отделении (тоже сервомотора), передает движение штоков телемотора золотнику паровой машинки. Машинка вращает горизонтальный вал, сцепленный шестернями с барабаном под площадкой рулевого отделения, барабан посредством намотанной на него руль-цепи перекладывает румпель и руль. Как горизонтальный вал, так и барабан с руль-цепью служат для всех способов управления. Горизонтальный вал имеет подвижные муфты для соединения его с каждым управлением порознь. Для паро-гидравлического управления муфта, находящаяся у паровой машинки, должна быть закинута на корму.

Как было упомянуто выше, управление рулем из рулевого отделения с помощью паровой машинки достигается следующим образом: шестерня, сцепляющая телемотор с золотником паровой машинки, насажена на пустотелый вал-трубку, вылитый заодно с маховиком. Вся система двигается свободно, не будучи закрепленной винтом, по горизонтальному валику, соединенному с золотником паровой машинки; шпонка на этом валике вращает маховик и зубчатку.

2) Электрический способ управления рулем. Манипуляторы электрического управления находятся в походной и в боевой рубках, в центральном посту и в рулевом отделении. В каждом из этих постов управления имеется по две ручки манипулятора для цепей правого и левого борта.

Переключателей два: главный находится в центральном посту, заключен в водонепроницаемую коробку и переводится съемным маховиком. Второй переключатель в рулевом отделении. Переключатели служат для соединения между собой частей цепи и устанавливаются на соответствующие надписи. Например, если управление ведется из походной рубки, то переключатель в рулевом отделении должен стоять на ‘‘центральный пост”, а переключатель в центральном посту на “походная рубка”. Если управление ведется из рулевого отделения, то переключатель в рулевом отделении стоит на "рулевое отделение”, а переключатель в центральном посту выводится из цепи.
