С. Иванов - Штурмовик Ил-2

Хвостовой оборонительный пулемет УБТ с ручной перезарядкой.

В ходе серийного выпуска Ил-2 Тип 3 несколько раз меняли конструкцию фонаря задней кабины. На снимке фонарь позднего типа с боковыми вырезами для увеличения сектора обстрела.

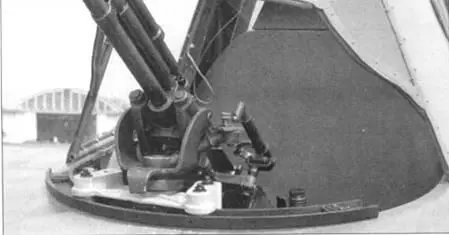

Детальный снимок турели ВУБ-3 с полукруглой направляющей. Прицел, крепившийся слева от ствола пулемета, снят.

Детальный снимок казенной части пулемета с рукояткой и спусковым крючком.

Пулемет УБТ с установленным прицелом К8-Т, рычагом перезарядки и снаряженной патронной лентой.

Установка пушки ВЯ-23 на чехословацком (внизу) и югославском штурмовиках. Обратите внимание на разную форму обтекателя над механизмом перезарядки. Большинство самолетов имели «квадратную» форму обтекателя, но были серии с «треугольными» обтекателями.

На Ил-2 тип 3 сзади кабины стрелка была установлена радиостанция РСИ-4 или РСИ-6М, а Ил-2КР был оснащен более мощной радиостанцией РСБ-3 бис. Некоторые УИл-2 были оборудованы старыми радиостанциями РСИ-3М. Во всех случаях использовалась антенна, натянутая между мачтой на фюзеляже и килем. Некоторые самолеты были также оснащены радиополукомпасом РПК-10, рамочная антенна которого размещалась или внутри фюзеляжа (деревянная хвостовая часть) или сверху него, около киля (цельнометаллический фюзеляж). После войны на некоторых чехословацких Ил-2 тип 3 вместо радиостанции РСИ установили LR-16ZY (немецкая FuG 16ZY) со штырьевой антенной на передней кромке левой консоли крыла, между обтекателем шасси и фюзеляжем. Так же использовался ответчик системы свой-чужой LR-25 (FuG 25) с антенной на нижней поверхности левого крыла. Для связи между пилотом и хвостовым стрелком было установлено переговорное устройство СПУ-2Ф и сигнальная система из трех ламп.

Другое оборудование включало ракетницу КАС-4, аптечку первой помощи, струбцины для фиксации рулевых поверхностей на стоянке. На Ил-2КР в задней части фюзеляжа могла быть вертикально установлена фотокамера АФА-1 или АФА-1М, а вместо пулемета УБТ иногда устанавливалась камера АФА-3С.

Наступательное вооружение штурмовика – пушки ВЯ-23 и пулеметы ШКАС – были установлены в отъемных частях крыла.

Нижняя поверхность крыла с люками доступа к оружию и отверстиями для выброса звеньев патронной ленты и стрелянных гильз.

Положение люков доступа и отверстии было симметричным с обеих сторон крыла. Люки крепились с помощью рояльных петель с протянутой сквозь них проволокой.

Патронный ящик пушки ВЯ-23 вмещал 150-180 снарядов, включая осколочно-зажигательные, осколочно-зажигательные трассирующие и бронебойно-зажигательные.

Пушка ВЯ-23 калибром 23 мм была разработана под руководством Волкова и Ярцева, имела вес 66 кг и скорострельность 555-650 выстрелов в минуту. Она позволяла штурмовику эффективно поражать наземные и морские цели.

Скорострельный авиационный 7,62-мм пулемет ШКАС, созданный Шпитальным и Комарицким, весил 9,8 кг и имел скорострельность 1800 выстрелов в минуту.

Когда Ил-2 тип 3 стали поступать на вооружение ВВС Красной Армии и авиации ВМФ, уже существовал приказ НКАП № 389/0133 от 3 июля 1943 года (и последовавшая директива «Схемы камуфляжа самолетов»), предусматривающий применение стандартных схем камуфляжа. Для штурмовиков предписывалось применять две схемы окраски, искажающей обводы самолета, темно-зеленого, темно-серого и светло-коричневого цвета на верхних поверхностях и светлого серо-голубого цвета на нижних. Для деревянных и обтянутых полотном поверхностей использовались нитроцеллюлозные краски (с полуматовым покрытием), в то время как все металлические поверхности были окрашены масляными красками (матовые покрытия) тех же самых оттенков: темнозеленый АМТ-4 или А-24 м, темно-серый АМТ-12/А-32м, светло-коричневый АМТ-1/А-21м и светлый серо-голубой АМТ-7/А-28м. Так как камуфляж наносился на разных заводах (обычно в спешке) и точное следование инструкциям во многом зависело от человека с кистью, то естественно, существовали варианты окраски.

Вид на носовую часть сверху, панели капота сняты. Виден бачок системы смазки мотора, установленный над воздуховодом радиатора.

Воздухазаборник радиатора со спрямляющей перегородкой.

На Ил-2 Тип 3 устанавливался 12-цилиндровый мотор водяного охлаждения АМ-38Ф, конструкции Микулина, развивавший мощность 1720 л.с. Он был оснащен компрессором АК-50, установленном на задней стороне картера, в то время как спереди размещался массивный редуктор, а под ним – пневматический стартер.

Ил-2М тип 3

Ил-2М тип 3
