С. Иванов - Штурмовик Ил-2

Чехословацкие штурмовики первоначально сохраняли советский трехцветный камуфляж на верхних поверхностях и нижние поверхности светлого серо-голубого цвета, но в середине 1946 года их перекрасили по новой схеме: темно-зеленые (Smalt Avion 2036 Khaki MNO) верхние поверхности и светло-голубые (Avion 2036.65) нижние. Знаки национальной принадлежности наносились в шести позициях: на верхней и нижней поверхностях крыла и на киле (звезды были закрашены в августе 1945 года). Знаки на крыле имели диаметр 1430 мм и красный сегмент всегда был повернут к оси фюзеляжа, а синий был направлен вперед, по полету. Знаки на киле имели диаметр 980 мм, синий сектор был направлен вперед, а красный – вниз. Кокарды имели окантовку белого цвета. Бортовые номера (красного, синего или белого цвета с белой или красной окантовкой соответственно) первоначально состояли их двух цифр и наносились на киль. С 15 марта 1946 года были введены новые номера, состоящие из двух букв и одной или двух цифр, наносившиеся на борт фюзеляжа. Передняя часть кока вин га была окрашена в цвета звена.

Монгольские самолеты сохранили советский камуфляж. Знаки национальной принадлежности Zoyombo белого цвета наносились на борт хвостовой части фюзеляжа и киль.

Схема, демонстрирующая расположение листов брони и их толщину: Листы скреплялись между собой с помощью заклепок и болтов.

Силовая нервюра центроплана. Видны узлы крепления 04К и проводка щитков и элеронов.

Законцовка левого крыла с двухсекционным элероном, внутренняя секция которого оснащена триммером.

Свободнонесущее горизонтальное оперение с рулем высоты. Хорошо видна граница цветов камуфляжа.

Кабины пилота и хвостового стрелка были окрашены внутри серой краской А-14. Кресло пилота серого цвета со светло-коричневыми привязными ремнями. Приборная доска серая или черная, ручка управления и блоки ЕСБР – черные. Штурвал управления заслонками радиатора зеленый. Внутренности бомбового отсека и различных крышек люков, входной канал воздухозаборника радиатора и другие металлические поверхности серо-зеленого цвета АЛ Г-5. Фюзеляжный топливный бак был окрашен либо желтым цветом А- 6, либо черным с алюминиевыми и крепежными лентами. Ниши и створки шасси изнутри, опоры шасси и диски колес были окрашены в серый цвет А-14 или светло-серый АЕ-9, как и планер, деревянные детали, внутренняя сторона щитков и крепление мотора. Двигатель был окрашен в черный МВ-6. Лопасти винта черные (А-26м) с желтыми законцовками (длиной 160 мм) на некоторых самолетах.

Серийные номера наносились шрифтом высотой 40-50 мм на носовой части обтекателей шасси (черным) и на киле и руле направления (белым).

Общий вид нижней части центроплана с бомбоотсеками и бронекорзиной маслорадиатора. Последняя была сделана из 6-мм брони и имела спереди двухсекционную заслонку, в то время как верхняя заслонка с задней стороны регулировала расход воздуха через радиатор системы охлаждения. Передние бронезаслонки были закрыты при рулежке но земле, вплоть до момента уборки шасси, или могли быть закрыты в полете, при атаке наземной цели.

Входной патрубок воздухозаборника карбюратора был установлен на носке правого крыла, рядом с фюзеляжем, и был снабжен фильтром. Обратите внимание на серийный номер на носке обтекателя шасси.

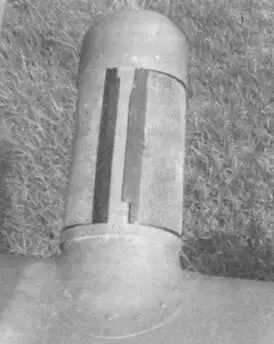

Вид на воздухозаборник карбюратора сверху. Хорошо виден противопылевой фильтр. Створки воздухозаборника открывались автоматически при уборке шасси.

Вид на воздухозаборник сбоку, створки закрыты.

Вид на воздухозаборник спереди, створки открыты.

Два варианта остекления задней кабины на самолетах выпущенных в конце войны (слева чехословацкий, справа югославская машина).

Вид на фонарь кабины сбоку. Три коротких штырька на фюзеляже, перед козырьком кабины пилота, являлись частью прицельной системы.

Вид сбоку-сверху на кабину югославского Ил-2 с цельнометаллической хвостовой частью фюзеляжа. Видны зализы иной формы у основания фонаря и короткая мачта радиоантенны.

Кабина в открытом положении: фонарь пилота сдвинут назад, а у стрелка откинут на правый борт и удерживается в таком положении проволочной тягой.

Кабина Ил-2 Тип 3 позднего выпуска с вентиляционным лючком у стрелки. Заднюю секцию фонаря часто переделывали в полевых условиях, для увеличения зоны обстрела, а иногда и вовсе снимали.

На послевоенном снимке польского УИл-2 хорошо видна наиболее часто встречающаяся форма кабины инструктора. Обе сдвижных секции фонаря забронированы.
