С. Иванов - Германские субмарины Тип XXIII крупным планом

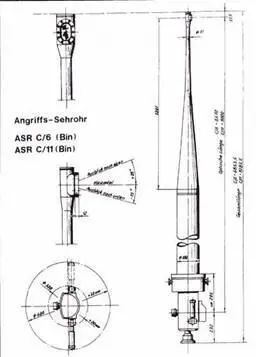

Перископ

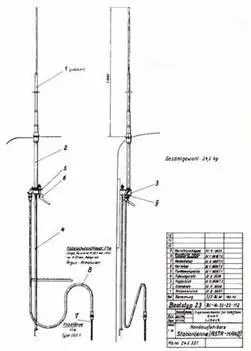

Штыревая антенная, выдвигаемая вручную

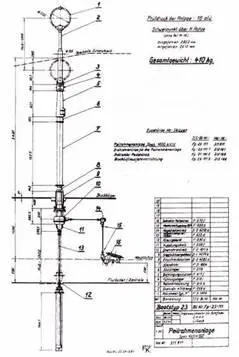

Рамочная антенна радиопеленгатора

Шнорхель

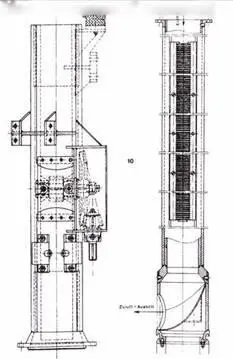

Мачта шнорхеля (2 варианта)

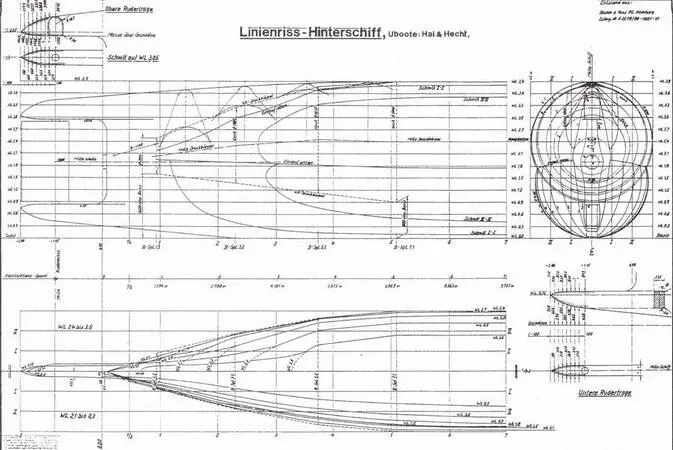

Теоретический чертеж кормовой части

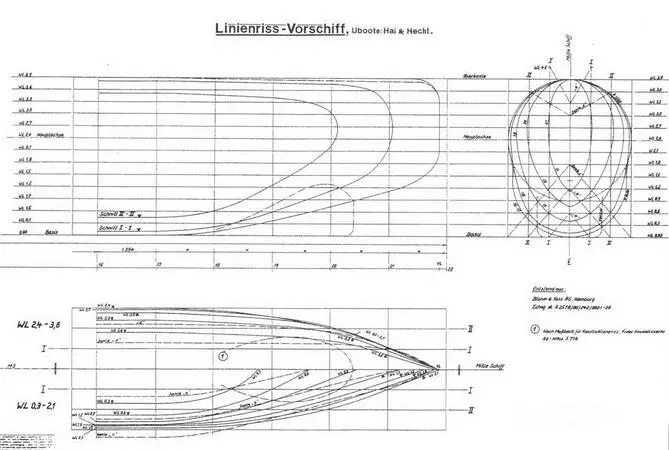

Теоретический чертеж носовой части

Подлодка класса 240 (Хай, Хехт) – чертеж общею вида

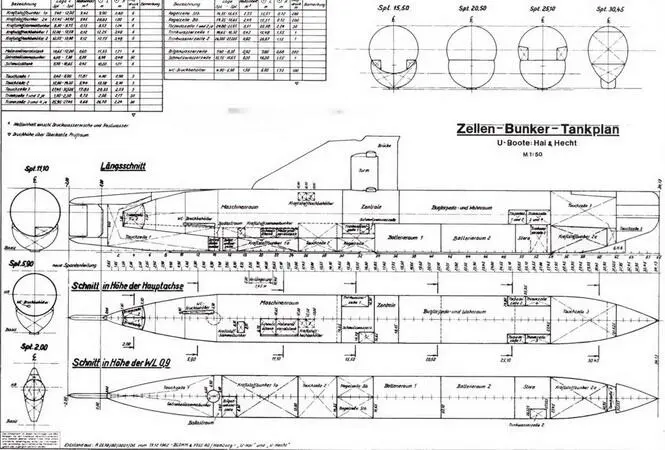

Схема расположения балластных, топливных и уравнительных цистерн

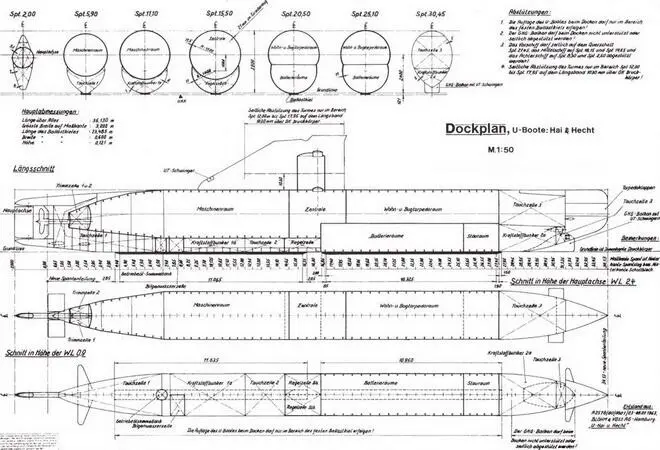

Чертеж для дока подлодок Хай и Хехт

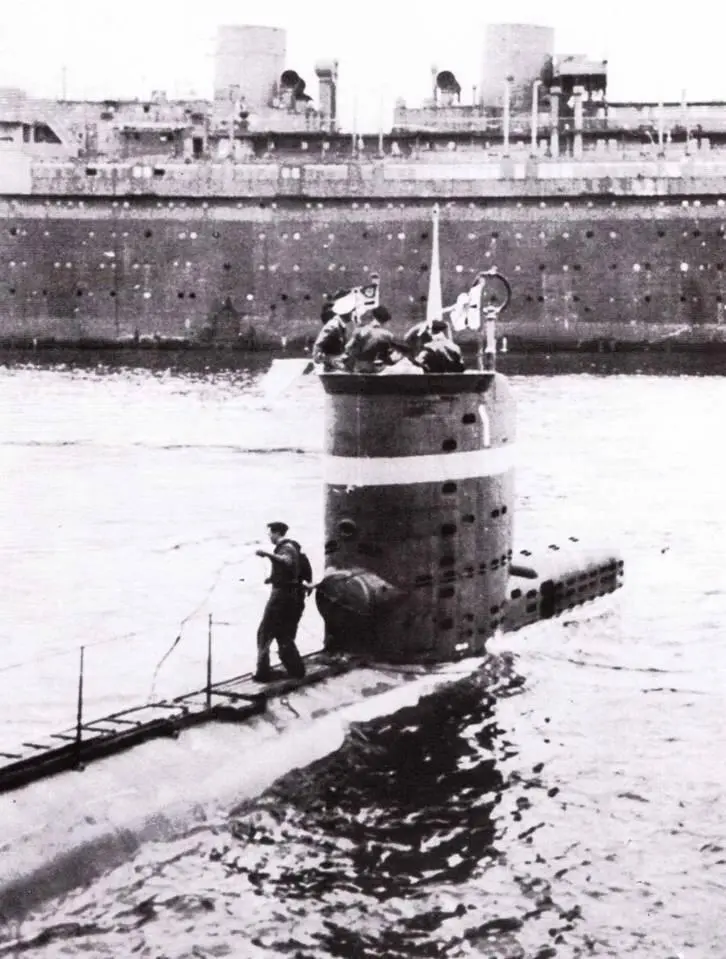

U 2322 была первой подлодкой XXIII серии, подготовленной к боевым походим. Лодка снята на фоне жилого судна (блокшива) Мильвауке 27 июля 1944 года в Киле. В тот день на подлодке был с инспекцией главнокомандующий гросс- адмирал Дениц.

В октябре 1944 года первыми успешно закончили подготовку экипажи подлодок U 2322 и U 2324. Подготовка экипажа U 2321 задержалась из-за того, что эта подлодка была отправлена на типовые испытания. U 2323 так и не приступила к боевой работе, так как 29 июля 1944 года подорвалась на мине и затонула.

20 декабря 1944 года завершились работы на подлодке U 2324 на Дойче верфт, во время которых на ней установили шнорхель и боевое вооружение. Она была отправлена в Киль для испытаний шнорхеля и торпедных аппаратов. В начале января 1945 года на верфи Германия головную часть шнорхеля стали защищать специальным покрытием (пористой резиной), частично поглощавшим волны радара. Эта сетка поглощала до 2/3 волн локатора противника, работавшего в сантиметровом диапазоне. Это существенно снижало шансы противника с помощью радара обнаружить немецкую подлодку, идущую под шнорхелем.

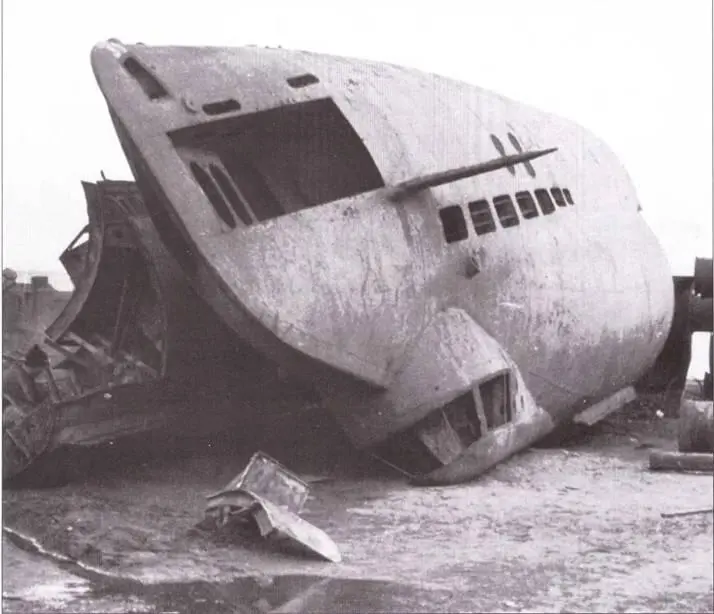

Примерно в тоже время, что и U 2344, были подняты подлодки U 2365 и U 2367, по они не восстанавливались. U 2344 вытащили на сушу, подробно измерили и законсервировали. В 1958 году она была сдана на слом предприятию в Ростоке. Снимок показывает подлодку U 2344 во время разборки на лом. Хорошо заметен внизу балкон гидроакустического прибора СПС.

Снимок U 2326, сделанный с борта британского самолета 11 мая 1945 года в районе острова Мей. В этот день подлодка возвращалась после окончания боевого похода из района залива Ферт-оф-Форт и была обнаружена с борта бомбардировщика Либерейтор. Командир обер-лейтенант Джобст сразу же остановил подлодку, дал возможность экипажу самолета установить бортовой номер подлодки и передал по аппарату Морзе сообщение на борт самолета о своем намерении двигаться в Киль. Затем он продолжил свой путь. В 18 часов 48 минут подлодку обнаружил другой Либерейтор, запросил бортовой номер и дал указание двигаться курсом 270 градусов и следовать в Дунди. Командир подлодки подчинился этому требованию. В ночь на 12 мая радиосвязь с Германией окончательно пропала. С британской станции CZZ 110 на борт подлодки пришло указание следовать на Лох Эрибол. Утром 12 мая подлодки встретилась с эсминцем конвоя Вивьен, который записал номер подлодки, спросил курс следования и дал указание следовать к Эдинбург. Подлодка продолжила путь к побережью. Во второй половине 13 мая она встретилась на краю минного поля с вахтовым судном и спасательным катером королевских ВВС. Они потребовали от экипажи подлодки следовать курсом в Дунди.

Справа: на тесном мостике подлодки U 2322 столпились во время инспекции 27 июля (от переднего к заднему плану): гросс-адмирал Дениц, адмирал фон Фридебург, командир лодки обер-лейтенант Хекль и два других члена инспекционной комиссии.

U 2326 в Дунди. На мостике обер-лейтенант Джобст и британские офицеры. Подлодка под конвоем спасательного катера королевских ВМС прибыла в Дунди и пришвартовалась на верфи короля Георга. На следующее утро U 2326 под руководством британских офицеров была приведена на край минного поля. Там был произведен залп из обеих торпедных аппаратов, чтобы разоружить подлодку. В 19 часов 16 мая подлодки под конвоем фрегата Р-34 была отправлена в Лох Эрибол, который стал сборным пунктом немецких подводных лодок. Здесь ее тщательно осмотрели. Затем U 2326 перевели в Лисхалли, куда она прибыли 20 мая.

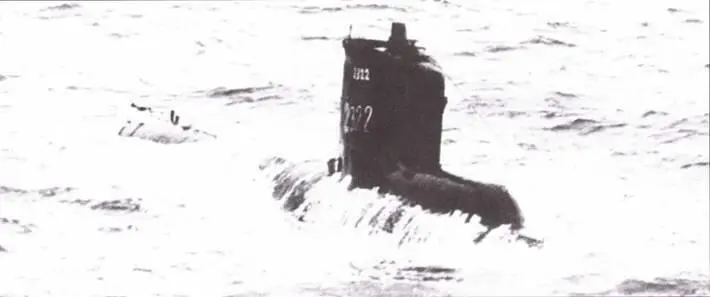

U 2322 незадолго до погружения 27 ноября 1945 года во время операция Дедлайт к северо-западу от Ирландии.

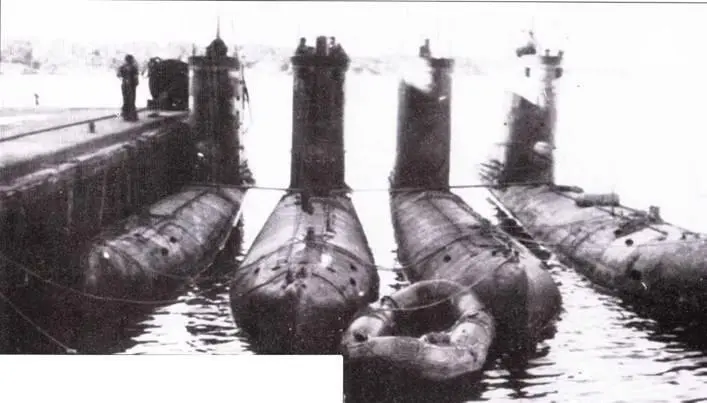

Набережная Сило в Ставангере во второй половине мая 1945 года. На снимке четыре подлодки XXIII серии (слева направо) : U 2345, U 2329, U 2322 и U 2348. На U 2345 и U 2348 желтые опознавательные полосы в передней части корпуса. Они предназначались для опознавания немецким летчикам своих подлодок. Обе подлодки (U 2345 и U 2348) находились в Киле до 19 апреля и, получив боевое задание, в конце апреля – начале мая прибыли в Ставангер. Три подлодки (U 2345, U 2329, U 2322) были потоплены в конце ноября 1945 года во время операции Дедлайт. Подлодка U 2348 была объявлена британским военным трофеем, ее планировали направить для испытаний специалистам королевского флота. После взрыва аккумуляторных батарей на подлодке U 2348, для тех же целей решили использовать U 2326.
