Валерий Мужеников - Линейные крейсера Англии. Часть II

Согласно Campbell [2], проектное нормальное водоизмещение "Тайгера" составляло 28500 т, что было на 2000 т больше, чем у "Лайона", согласно Burt [3], 28100 т.

Согласно Conway [1], Campbell [2] и Вгауег [4], действительное нормальное водоизмещение сос 1Вляло 28430 т при средней осадке 8,68 м против 8,53 м у "Лайона". Согласно Conway [1] и Campbell [2], водоизмещение с полным запасом топлива составляло 35710 т. Согласно Burt [3], действительное нормальное водоизмещение составляло 28800 т при средней осадке 8,61 м, пустого 27550 т, в полном грузу 32800 т (с запасом мирного времени 3240 т угля и 800 т нефти) при средней осадке 9,15 м, полное 33677 т, при средней осадке 9,84 м. Согласно Вгауег [4], полное водоизмещение составляло 35160 т.

Длина "Тайгера", согласно Campbell [2] и Burt [3], составляла: между перпендикулярами 201,3 м (Вгауег [4] – 201,2 м), по ватерлинии 212,9 м и полная 214,7 м (Вгауег [4] – 214,6 м), что на 1,3 м больше, чем у "Лайона". Ширина составляла 27,6 м (Вгауег [4] – 27,5 м), что на 0,6 м шире, чем у "Лайона". Отношение L/B=7,78, против 7,9, как у "Куин Мери" и "Лайона". Высота надводного борта при проектном нормальном водоизмещении была в носовой оконечности 9,14 м, на миделе 7,45 м и в корме корабля 5,79 м, почти столько же, как у "Лайона". Высота борта от киля до батарейной палубы составляла 13,6 м. Высота смотровых щелей передней боевой рубки над ватерлинией составляла 15,3 м; высота передней дымовой трубы 25,3 м; высота нижнего топа фок-мачты 32 м. Увеличение осадки на 1 см соответствовало увеличению водоизмещения на 39,8 т.

Корпус корабля разделили водонепроницаемыми переборками на XXIII основных отсеков. Двойное дно установили на 79% длины корабля. Способ связей конструкции корпуса – смешанный набор поперечных шпангоутов и продольных стрингеров.

В проекте "Тайгера" расположение четырех двухорудийных башен артиллерии главного калибра в диаметральной плоскости корабля изменили по сравнению с расположением таких же башен на "Лайоне". Две линейно-возвышенные орудийные башни "А" и "В" остались в носовой части корабля, четвертая башня "Y" в кормовой. Все котельные отделения свели вместе в середину корабля, а расположенную в середине корпуса башню "Q" установили между котельным и машинным отделениями за третьей дымовой трубой, что соответственно было ближе к корме, обеспечив ей свободное пространство для ведения огня в кормовом секторе. В этом заключалось одно из принципиальных отличий "Тайгера" относительно остальных крейсеров третьего поколения.

В то же время башню "Q" расположили достаточно далеко от башни "Y", чтобы последнюю нельзя было повредить ударной волной орудий третьей башни и устранить риск вывода из строя одним попаданием обеих кормовых башен, как это случилось на германском линейном крейсере "Зейдлиц" в бою у Доггер-банки в январе 1915 г. Четвертая башня "Y" находилась еще дальше в корме. Две последние образовали пару расположенных в кормовой части корабля башен с большими секторами ведения огня, стреляющих одна поверх другой.

Таким образом наконец-то получили суммарный сектор обстрела всех четырех башен 1200° или по 300° на башню. При этом в разных секторах обстрела действовало разное число орудий главного калибра: 0-60° – 4 орудия, 60-150° – 8 орудий, 150-180° – 4 орудия. Расстояние от форштевня до оси барбета башни "А" увеличили по сравнению с "Лайоном" до 50,3 м, между "А" и "В" до 13,6 м, между "В" и "Q" до 66,4 м, сократив расстояние между осями барбетов башен "Q" и "Y" до 43,6 м. Расстояние между "А" и "Y" сократилось по сравнению с Лайоном" на 4,8 м и составило 123,6 м, что теоретически давало возможность сократить длину главного броневого пояса. Высота осей стволов орудий над уровнем нормальной ватерлинии составляла для башни "А" 10,1 м; для "В" 12,4 м; для "Q" 9,7 м и для "Y" 7 м.

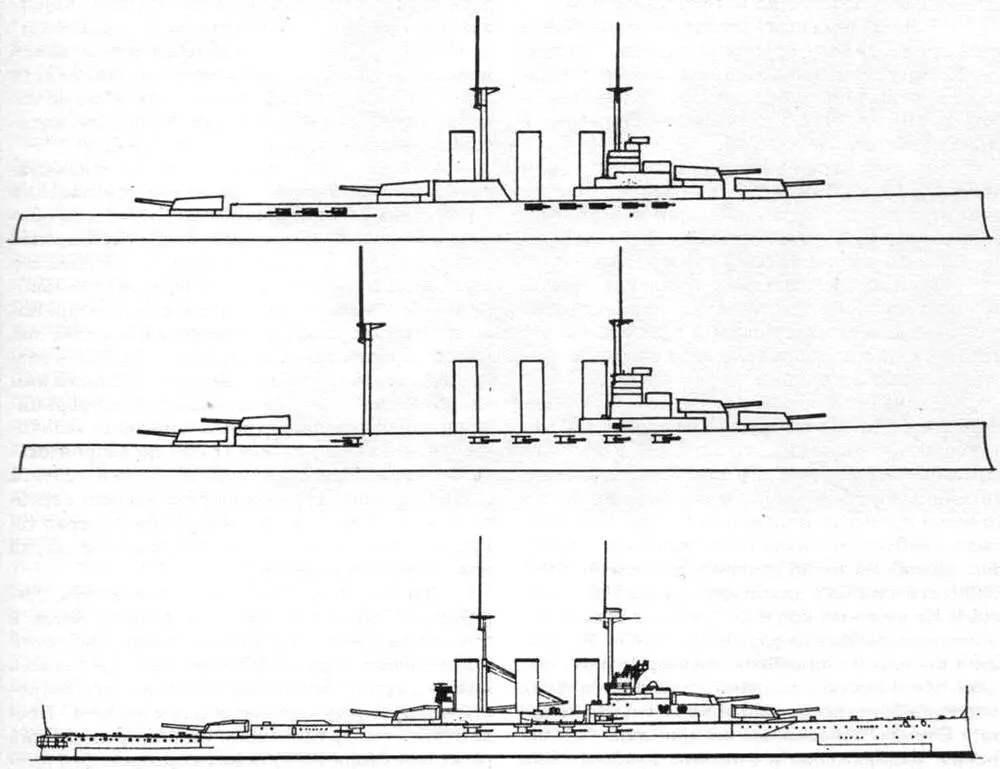

Линейный крейсер “Тайгер” (Варианты предварительных проектов)

Основные параметры орудий главного калибра были такие же, как у "Куин Мери". Восемь скорострельных 343-мм орудий образца Mk.V с длиной ствола 45 калибров стреляли снарядами весом 636 кг, а прошедшие небольшую модернизацию установки орудий образца В.II обеспечивали угол возвышения +20°. В мирное время общий боекомплект был таким же, как у "Лайона", но во время войны он увеличивался до 1040 снарядов или по 130 на ствол.

Как и на других крупных кораблях с артиллерией калибра 343-мм в каждой башне на визирах орудий установили призматическое устройство “супер-возвышение 6°”, что позволяло полностью использовать дальнобойность орудий главного калибра. На "Тайгере" это устройство установили незадолго до Ютландского боя.

"Тайгер" оказался последним из линейных крейсеров с 343-мм орудиями главного калибра. К тому времени появились новые 381-мм орудия, и линейные корабли типа "Куин Элизабет" в том же 1912 г. начали приближение к проекту основного корабля.

По многим параметрам, за исключением бронирования, "Тайгер" был определенно лучшим из крейсеров трех поколений и, вероятно, более всего соответствовал требованиям, предъявляемым к кораблям такого типа.

На "Тайгере" систему управления стрельбой центральной наводки установили на марсе фок-мачты, и это был первый британский линейный крейсер, оборудованный таким постом еще во время постройки.

С начала XX столетия качество орудий военных кораблей непрерывно улучшалось, что привело к повышению точности и дальности стрельбы. Однако, для эффективной стрельбы из орудий главного калибра и достижения достаточного процента попаданий в заданную цель было необходимо наличие оптических приборов, способных точно измерить расстояние. Особенно это касалось дистанции свыше 8000 м (43 каб.). На военных кораблях устанавливали оптические дальномеры различных типов. Ко времени появления линейных крейсеров наибольшую известность и широкое распространение получили британские дальномеры системы Барра и Струда, основанные на принципе "совмещения" изображения и имевшие относительно небольшую базу (1,07 м и 2,74 м). Самый большой из них довольно точно измерял расстояние на дальности до 7300 м (39 каб.).

Однако дальномеры сами по себе не обеспечивали выработки исходных данных установки прицела и целика для наводки орудий изнутри башни, для определения степени изменения дальности, курса и скорости цели. Введенные для этой цели электромеханические устройства (по существу на основе электрической передачи, передающей информацию от дальномеров орудиям) не дали нужного эффекта.

Установленное на линейных крейсерах артиллерийское вооружение одного калибра предполагало дать возможность им уверенно поражать цель, более часто и на большей дистанции, чем другие современные им броненосные крейсера. Чтобы осуществить это, они полагались на эффективную систему управления стрельбой, которая, в свою очередь, требовала соответствующего размещения приборов наблюдения и личного состава поста корректировки и управления стрельбой.
