Валерий Мужеников - Линейные крейсера Англии. Часть IV. 1915-1945 гг.

7 ноября 1916 г. Джеллико отослал в Адмиралтейство письмо, опять-таки касающееся усиления броневой защиты палуб и погребов боезапаса, так как, по его мнению, она плохо защищает некоторые части крейсера. В официальном ответе адмиралу признавалось, что некоторые его предложения разумны, но при этом Адмиралтейство напоминало, что указанные корабли проектировались как быстроходные, по с большим запасом плавучести и хорошей подводной защитой. Если их водоизмещение будет ещё увеличено, то они перестанут соответствовать своему назначению. За это время в проект корабля внесли так много изменений, что он уже значительно отличался от первоначального. Дымовые трубы сдвинули друг к другу. Г рот-мачту переставили ближе к задней дымовой трубе. В процессе рассмотрения находился новый тип орудийных башен с увеличенным до +30° углом возвышения 381-мм орудий.

Только 20 августа 1917 г. наконец разработчики смогли представить на рассмотрение окончательно откорректированные строительные чертежи крейсера, а 30 августа их одобрил Совет Адмиралтейства. При нормальном водоизмещении 41200 т (увеличение на 600 т) окончательный вариант имел первоначальную длину и ширину, но осадка стала 8,54 м носом и 8,85 м кормой, средняя осадка при полном водоизмещении составляла 9,61 м.

Весовая нагрузка окончательного варианта проекта линейного крейсера “Худ”, по данным д’Эйнкоурта, в августе 1917 г. и июне 1922 г. (т/% соответственно) составила: корпус и судовые системы 14950 (36,3%), 14900 (36,0%), бронирование 13550 (32,9%), 13800 (33,5%), энергетическая установка 5300 (12,9%), 5350 (13,0%), вооружение с башнями 5255 (12,8%), 5150 (12,5%), запас топлива при нормальном водоизмещении (нефть) 1200(2,8%), 1200 (3,0%), экипаж и провизия 800 (1,9%), 800 (2,0%), запас водоизмещения 145 (0,4%), ? (?), нормальное водоизмещение 41200 (100%), 41200 (100%), дополнительный запас топлива (нефть) 2800, котельная питательная вода 700, полное водоизмещение 44700.

Корпус линейного крейсера разделили водонепроницаемыми переборками на XXV основных отсеков. Все поперечные водонепроницаемые переборки доходили до верхней палубы. Двойное дно простиралось на 87% длины корпуса. На нём установили рамочные водонепроницаемые и плоские листовые шпангоуты (шпация 1219 мм). Между шпангоутами установили полушпангоуты. Цельноклепанный корпус собрали по продольной системе набора.

Корпус корабля, при довольно большой его длине, был сравнительно низкий, и поэтому в техническом отношении, вероятно, было трудно придать ему нужную прочность. Особенно неблагоприятным для прочности корабля является перерыв обеих верхних палуб у третьей башни главного калибра, приблизительно на 2/3 длины. Кроме того, котельные и машинные отделения занимали 90 м длины средней части. Получившийся вследствие этого сдвиг орудийных башен к носу и корме привёл к тому, что изгибающие моменты от их веса оказались довольно большие, поэтому в миделе корпус имел толщину обшивки за бронёй 51 мм, ближе к оконечностям 38 мм, в оконечностях 25,4 мм. Такая толщина обшивки по опыту войны обеспечивала лучшее крепление броневых плит.

На этом корабле англичане применили яхтенное образование форштевня. Впервые из проекта крупного боевого корабля английского флота изъяли неярко выраженный таран как непременную принадлежность носовой оконечности крупных британских кораблей. Для увеличения периода бортовой качки установили скуловые кили.

В носовой подводной части крейсера резко обрисовывается утолщение, подобное утолщению на германском линейном крейсере “Макензен”, обеспечивающее увеличение скорости хода.

При проектировании “Худа” особое внимание уделили его прочности при постановке в док. Корабль имел два внутренних вертикальных киля у диаметральной плоскости и доковые кили под продольными переборками для передачи нагрузки с обоих бортов. Доковаиие “Худа” можно было производить только в Розайте и ещё в двух других крупных доках.

Палубу полубака продлили далеко за грот-мачту. Мореходные качества корабля улучшили приданием корпусу ярко выраженной седловатости. Имелся резко выраженный подъём верхней палубы и развал бортов корпуса “клиперским” носом. Этот развал бортов предназначался также для обеспечения невозможности попадания неприятельского снаряда в броневой пояс под углом близким к 90°, и таким образом, увеличивался эффект сопротивления брони проникновению снаряда. Теперь, благодаря многочисленным изменениям, произведенным в 1918-19 гг., корабль имел значительную перегрузку. В результате этого произошло погружение в воду части главного броневого пояса и уменьшение высоты надводного борта.

По внешнему виду “Худ” представлял собой гармоничное сочетание лёгких форм, напоминающих лёгкий крейсер, с общим выражением его мощи. Относительно вытянутому корпусу придали совершенные линии очертаний, дающие ему возможность достичь высокой скорости хода, для которой он был предназначен. Хрупкость форм была лишь видимостью – фактически это был самый сильный корабль в мире.

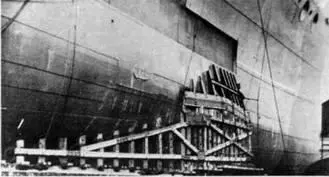

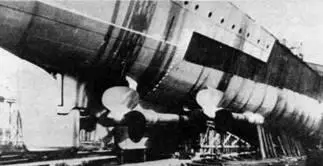

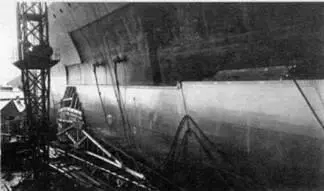

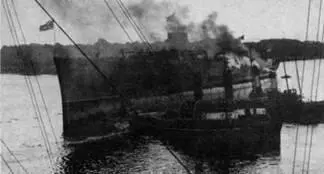

22 августа 1918 г. “Худ" перед и после спуска на воду

Проходящая от носовой оконечности и почти до кормы ярко выраженная кривизна борта, соединенная с многоступенчатостью всего корпуса, а так же с резко выступающими булями придавали “Худу” пропорции, довольно необычные для боевого корабля. Сильно развитая передняя надстройка стояла несколько отдельно от передней боевой рубки. Картнпу дополняли две рядом стоящие крупные дымовые трубы размером 5,5 х 7,5 м. Судя по письменным воспоминаниям, единственным видимым недостатком был малоприметный подъём жилой палубы на юте позади башен “X” и “У”.

Из четырёх заложенных “Худ” оказался единственным достроенным, и являлся одним из наиболее крупных построенных в тот период боевых кораблей мира, подходящим образом появившись в момент всеобщей сдачи на слом кораблей после окончания войны. Долгое время он считался самым крупным кораблем в мире – образцом решения многих проблем проектирования и строительства. Величие “Могучего Худа” признавали все. Даже вышедшая в 1930 г. “Малая советская энциклопедия” в 4-м томе привела технические данные и фотографию самого большого в мире боевого корабля. Но несмотря на значительное улучшение общей прочности и бронирования, во время второй мировой войны “Худ” разделил участь трёх своих предшественников. Чтобы стать устойчивым против воздействия современного оружия, он должен был пройти всестороннюю модернизацию. Это было предусмотрено, но не проведено в жизнь.
