Валерий Мужеников - Линейные крейсера Англии. Часть IV. 1915-1945 гг.

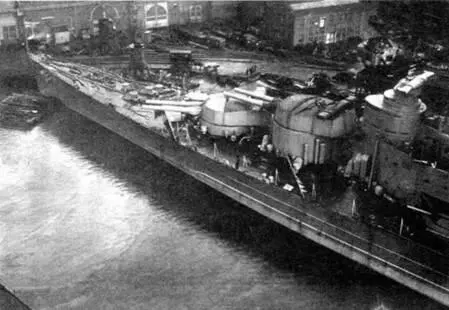

9 января 1920 г. “Худ” перед ходовыми испытаниями

Боеприпасы к 140-мм орудиям подавались верхними элеваторами, имеющимися при каждом орудии, из коридоров подачи боезапаса, куда, в свою очередь, боезапас доставляли нижними элеваторами из зарядных и снарядных погребов. Применение верхних элеваторов долго оставалась под сомнением, и на их установку решились незадолго до окончательного утверждения строительных чертежей. Верхние элеваторы установили только после того, как при проведении испытаний на линкоре “Вэнгард” в период с августа 1917 г. по январь 1918 г. меры по противодействию распостранению пожара дали положительные результаты, причём заряды должны были находиться в пеналах Кларксона. Добавочный вес 80 т взяли из запаса водоизмещения.

На крейсере на правом и левом борту имелись посты с приборами управления стрельбой центральной наводки противоминной артиллерии. Управление противоминной артиллерией также осуществляли из башни управления на среднем мостике передней надстройки.

В мае 1919 г. установили два кормовых орудия на спардеке, но перед самым вступлением корабля в строй их сняли с целью компенсации веса для обеспечения дополнительного горизонтального бронирования главной палубы. Стой же целью в июле 1919 г. демонтировали ещё два с кормовой части палубы бака, сократив количество 140-мм орудий до двенадцати. 20 марта 1920 г. провели испытания стрельбой из орудий противоминного калибра, и результаты призшши вполне удовлетворительными.

Главный посте приборами управления стрельбой центральной наводки 381 -мм орудий главного калибра разместили на крыше передней боевой рубки в специальном бронированном помещении.

Оно представляло собой цилиндр со 152- мм бронированными стенками. Поверх главного поста находился вращающийся бронированный купол, оборудованный дальномером с базой 9,14 м. Передняя часть купола имела толщину 152 мм, боковые стенки 51 мм и настил пола 76 мм. Пост управления стрельбой центральной наводки противоминной артиллерии также находился наверху передней боевой рубки, но ярусом ниже поста управления стрельбой центральной наводки главного калибра, имея с ним общее основание. Он так же был защищён 152- мм броней.

Резервный не бронированный пост управления стрельбой центральной наводки главного калибра находился на площадке марса фок-мачты и имел дальномер с базой 4,57 м. Передняя часть этого поста использовалась для управления огнём главного калибра, а для противоминного калибра установили специальные посты в задней части площадки фор-марса с правого и левого борта. Каждый из этих постов имел по одному дальномеру с базой 2,74 м. Ещё два дальномера с базой 4,57 м расположили один возле другого за передней дымовой трубой. Два дополнительных поста управления стрельбой противоминного калибра разместили побортно от мостика. Там же находились наблюдательные противолодочные посты.

Усиление зенитного вооружения произвели за счет установки четырех 102-мм зенитных орудий с длиной ствола 45 калибров (4572 мм) образца QF.Mk. V в установках образца Mk.IIl.HA, обеспечивающих угол возвышения стволов орудий от -5° до +80°. Зенитные орудия смонтировали на орудийных станках образца Mk.HI и Mk.IV. При ручном заряжании и наведении скорострельность их составляла 8-13 выстрелов в минуту, досягаемость по высоте 8700 м.

Орудия разместили в кормовой части навесной палубы позади грот-мачты. Два орудия по бортам имели горизонтальный сектор обстрела 230°, два вдоль диаметральной плоскости по 300°. Боекомплект составлял 200 снарядов на ствол, из них 160 фугасных и 40 зажигательных. Для управления стрельбой зенитных орудий на корабле установили специальный пост управления, расположенный на крыше кормовой надстройки и оборудованный дальномером с базой 2,0 м с большим углом подъёма трубы.

Артиллерийское вооружение корабля дополняли две 47-мм салютные пушки Гочкиса на лафетах образца Mk.I с боекомплектом 64 выстрела на ствол. В 1939 г. их демонтировали.

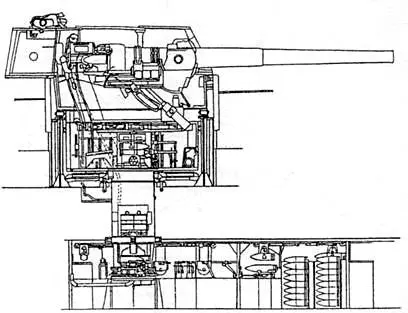

Линейный крейсер “Худ” (Продольный разрез двухорудийной 381-мм башенной установки)

Много споров вызвало вооружение корабля торпедными аппаратами. Ещё в начале проектирования начальник управления военного кораблестроения предложил отказаться от них, мотивируя это в большинстве случаев огромной дистанцией ведения артиллерийского боя, делающей невозможным успешное применение торпед. Кроме того, установленные перепендикулярно к борту трубы торпедных аппаратов своими передними отверстиями, хотя и закрытых специальными бронированными крышками, ослабляли броневую защиту корабля в районе верхней палубы.

11 марта 1916 г. комитет по военному кораблестроению направил в Адмиралтейство запрос: нельзя ли вообще отказаться от торпедного вооружения? Нужны ли торпедные аппараты кораблям, которые будут вести бой на больших дистанциях? Адмиралтейство отвергло предложение, громко заявив, что “торпеды – это весьма мощное оружие, которое может стать важнейшим фактором в войне на море и даже решить судьбу нации”.

Вновь этот вопрос встал в 1918 г., уже после спуска “Худа” на воду, когда тот же начальник отдела военного кораблестроения снова указал, что в случае какого-либо происшествия или попадания вражеского снаряда взрыв боевых частей торпед может привести к разламыванию корпуса корабля на две части. На сей раз Совет Адмиралтейства проявил большее понимание и постановил решить вопрос с торпедными аппаратами по окончании постройки.

Окончательный проект предусматривал установку десяти 533-мм торпедных аппаратов, из них четырёх надводных в носовой оконечности, четырёх надводных на верхней палубе в средней части корабля на уровне грот-мачты и двух бортовых подводных в отдельных помещениях на носовой платформе впереди барбета башни “А” с общим боекомплектом 12 торпед образца Mk.IV.

Вес торпеды равнялся 1522 кг, вес заряда 233,6 кг, дальность хода 12300 м на скорости хода 25 уз. или 4500 м на скорости хода 40 уз. Подводные торпедные аппараты выстреливали торпеды при помощи сжатого воздуха, хранящегося в размещенных в торпедном отделении баллонах, надводные производили выстрел с помощью заряда пороха.

Поскольку решеиие об отказе от четырёх надводных торпедных аппаратов в носовой оконечности приняли через год после спуска на воду, корабль получил о них память в виде четырёх выпуклых крышек по бортам.
